Введение

Скорость тепловыделения калориметрических проб конуса (H.R.R), отпуск дыма, время зажигания, потребление кислорода, поколение окиси углерода и углекислого газа и массовая скорость потерь когда образец подвергнется действию ресурса конического подогревателя.

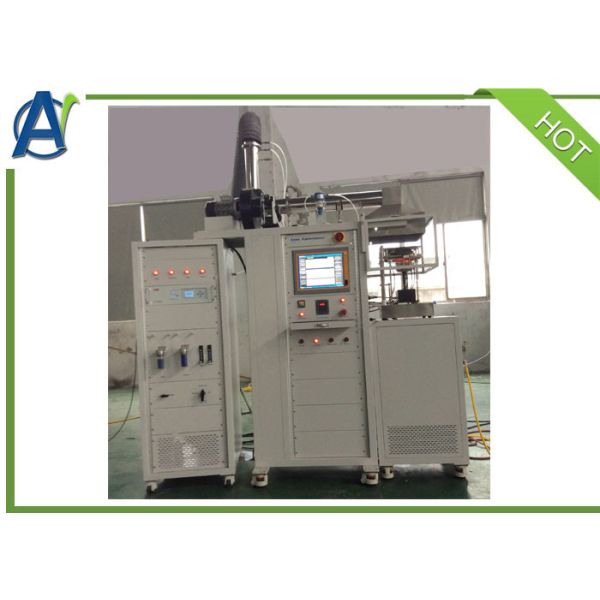

Имя тепломера конуса выведено от конического подогревателя как использовано Д-р Vytenis Babrauskas для того чтобы проверить образец теста (100mm x 100mm) с потоком до 100kW/m2 для расхода кислорода масштаба стенда его развития. Калориметрическая проба конуса основана на теории что чистые калории сгорания в пропорции к необходимому количеству кислорода для сгорания и произведено 13,1 MJ/kg когда кислород 1kg уничтожен, и излучение жары, время зажигания, потребление кислорода, поколение CO и СО2, и измерена подача воспламененных газов как произведенных от материалов теста.

Стандарты

ASTM: ASTM D6113, ASTM E1354, ASTM E1740, ASTM F1550

BS: BS 476-15

ISO: ISO 5660

EN: EN 45545-2: 2013

GB: 16172:2007 GB/T

Особенность

• Тепломер конуса оборудован с передвижным шкафом анализа, можно соединиться с большой испытательной системой скорости тепловыделения как ISO 9705, EN 13823 etc, исполнил со стандартами etc. части 15 ISO 5660, ASTM E1354, BS 476 испытывая.

• Интегрированное тело теста и 19 дюймов шкафа анализа, врезанного ПК компьютер экрана касания 15 дюймов, для всего контроля и автоматического испытания.

• Конический подогреватель расклассифицировал силу 5000W, тепловую мощность 0 | 100kW/m2, используя регулятор температуры PID, пока конус радиации может быть горизонтален или вертикален.

• Подверганный действию центральной части поверхности образца 50 x 50mm ряд, радиация в центре отступления нет больше чем 2%.

• Образец веся ряд 0 | 3000g; точность: 0.1g.

• Автоматическая разделенная шторка автоматически раскрыла для того чтобы передать радиацию образцу.

• Анализатор кислорода ABB EL3020 парамагнитный, используя метод парамагнитного изменения для того чтобы измерить концентрацию кислорода в газе. Ряд концентрации 0-25%.

• Анализ плотности дыма используя систему лазера, система состоит из 0.5mW он лазер Ne, главный детектор и вспомогательный детектор.

• Высасывающая система состоит из вентилятора, крышки собрания дыма, выхлопной трубы и измерителя прокачки плиты отверстия и так далее. Расход потока отработанного вентилятора 0 | 50g/s, точность 0.1g/s.

• Образец кольца был установлен от дыма собирая клобук на 685 mm, с 12 отверстиями.

• Расход потока вытыхания должен быть определен путем измерять разницу в давления с обеих сторон отверстия острого края 350 mm выше вентилятор, внутренний диаметр плиты отверстия острого края 57mm + 1mm.

• Система забора газа ABB SCC-S состоит из насоса забора, фильтра, охлаждаемой ловушки, разрядки сточных водов, водяных фильтров и фильтров СО2;

• Портативная система охлаждения воды без потребности для waterworks и трубопровода при использовании метра тепловых потоков (на ISO 5660).

• Откалибрировать ответ всей испытательной системы, польза квадратной раскрывая латунной горелки тарировки, используемая для того чтобы измерить значение коэффициента C-.

• Система сбора данных могла записать анализатор кислорода, метр отверстия, термопару и другие аппаратуры выхода.
