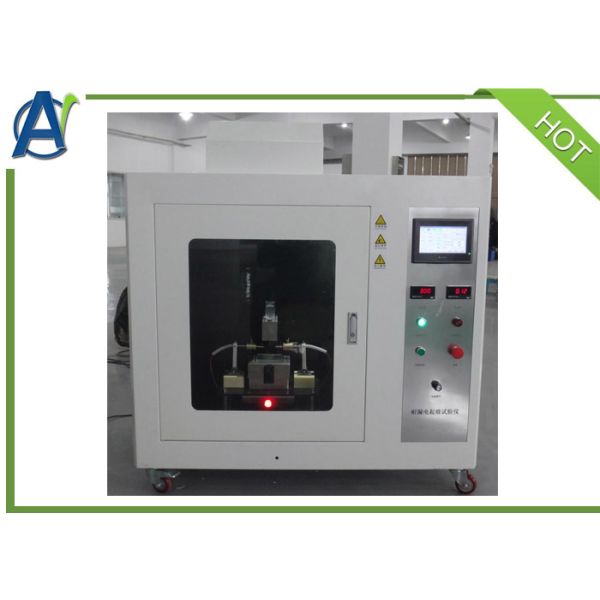

(CTI) Проверяющий индекс сравнительного отслеживания изоляции низкого напряжения

Введение:

Проверка индекса отслеживания разработана в соответствии с GB4207 и IEC60112.электронное оборудованиеЭто также относится к изоляции, пластмассы, электрические соединители, аксессуары промышленности.

Метод определения показателей прочности и сравнительного отслеживания твердых изоляционных материалов.

Стандарт:

• ASTM D 3638-12:Стандартный метод испытаний для сравнительного индекса отслеживания электрических изоляционных материалов
• IEC 60112:Испытание для определения показателей прочности и сравнительного прослеживаемости твердых изоляционных материалов на деталях, взятых из частей оборудования, и на пластинках из материалов, использующих переменное напряжение.

• UL746A:(CTI)Сравнительный индекс отслеживания или электрическое испытание отслеживания изоляции

Особенности:

1- обработка краской в камере сгорания; красивая, коррозионно устойчивая; размеры: 1200 мм х 600 мм х 1200 мм;

2Все носители образцов изготовлены из нержавеющей стали.

3.(CTI) Проверяющий индекс сравнительного отслеживания изоляции низкого напряжениясостоит из вольтметра, амперметра, реле с временным перенапряжением, источников питания, системы управления цепью, переключателей кнопок, светильников и других компонентов;

4. Автоматическое капельное устройство включает в себя капельную трубу, капельную соску, средства подсчета, капельное устройство подсчета, устройство управления капельным устройством, капельные инструменты измерения объема;

5. устройство капельного сосуда может регулироваться; регулировать высоту 30-40 мм; обеспечить капельное положение в середине двух электродов;

6. Электродные средства состоят из платинового электрода, электродных светильников, 4 мм габарита и т.д., электрод может регулироваться, съемный;

7Ширина электрода 5 мм, толщина 2 мм, 99,9% чистоты платины, от 30 до 60 градусов;

8. Давление пробы на электроде регулируемое, регулируемый диапазон (1,00N ± 0,001N); расстояние электрода 4,0mm ± 0,01mm, угол 60 ° ± 5 °;

9.(CTI) низкое напряжение сравнительный индикатор слежения изоляции тестер поставляется сэтапа выборки;

10.Стекло: толщина ≥4 мм;

11Устройство для испытаний поставляется с электролитом: хлоридом натрия и реагентом алкилнафталеновой сульфоновой кислоты в каждой бутылке.

Система контроля безопасности:

1. Испытательное напряжение: 0 ~ 600 В регулируемое

Максимальная погрешность показаний вольтметра: 1%;

2. тока короткого замыкания: (1 гостей 0. 1) A,значение падения напряжения не превышает 10%

3. испытательный ток превышает 0,5A длительность более двух секунд, система автоматически отключает оборудование;

4.Система управления дверью безопасности; дверь открывается, а испытательная система не работает;

5.Электрод: 5 мм × 2 мм прямоугольный платиновый электрод и латунный электрод каждой пары отвечают требованиям размера на рисунке B IEC 60112.1;

6.Электрод: угол, образующийся между электродами, составляет 60° 5°, наклоном (4 почвы 0,1 мм);

7.Электрод: давление образца: 1 00N отключения 0,05N;

8.Система капель: (30 ± 5) секунд (время 29,8S + продолжительность капель 0,2S) автоматический подсчет, цифровой дисплей (можно предустановлять), время 50 капель: (24,5 Soil 2) min;

9Системы капельного контроля: капли с наконечником иглы на высоту поверхности образца: 35 мм, нарушения 5 мм (прикрепите прибор для измерения);

10. Системы капельного питания: капельное питание Вес: 20 капель: 0,380 г ~ 0,489 г; 50 капель:.. 0 997 г ~ 1 147 г;

11.PLC с сенсорным экраном системы управления; для достижения испытания умнее, более удобным был использован.

12Данные испытания автоматически записываются, автоматически хранятся, бесплатно извлекаются;

Спецификация:

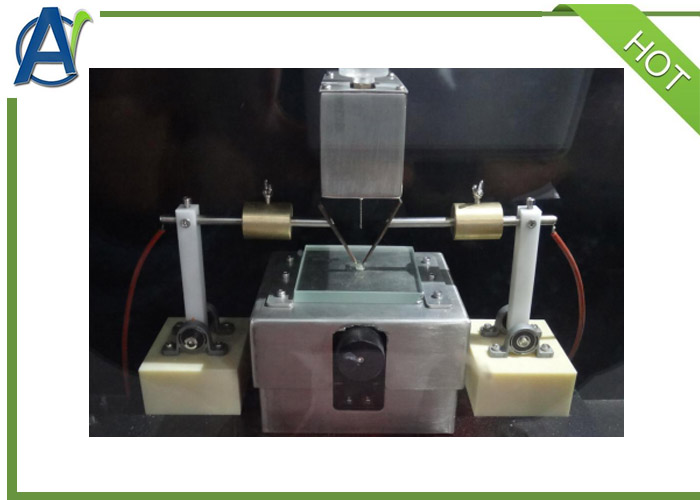

Внутри(CTI) Проверяющий индекс сравнительного отслеживания изоляции низкого напряжения
