Образованный тестер распространения пламени кабеля вертикальный

Введение

EN 50399 определяет тестер и методы теста для оценки вертикального распространения пламени, отпуска жары и продукции дыма вертикальн-установленных образованных проводов или кабелей, электрический или оптически, под определенными условиями. Детали EN 50399 прибор и расположение и тарировка инструментирования, который нужно установить для того чтобы измерить отпуск жары и продукцию дыма во время теста огня. Методики проверки, который нужно использовать для типа - дается испытание утверждения для классификации кабелей в Euroclasses B1ca, B2ca, Cca и Dca.

Машина теста кабеля EN 50399 образованная состоять из тестера пламени IEC 60332-3 вертикального, измерения отпуска жары, измерения плотности дыма и доработанной системы воздуховода. Это выполнено путем приспособление небольшого оборудованного раздела дактировки в высасывающую систему снаряжения и использование этого со связанными инструментированием и программным обеспечением анализа газа. Раздел трубопровода расквартировывает все зонды забора газа, температуру и зонды массового распространения и имеет порты для системы дыма измеряя.

Особенность

• Камера теста имеет размер 1,000±100 (w) x 2,000±100 (d) x 4,000±100 (h) mm. Нижняя поверхность камеры теста выше чем земля пока задняя сторона дополнена с изолированным материалом для того чтобы изолировать ее от жары.

• На более низком разделе камеры теста, (w) отверстие X 400 800±20 ±10 (d) с определенными размерами на положении 150±10mm от лицевой стороны камеры для того чтобы поставить воздух.

• (W) x1,000±100 (d) с определенными размерами отверстие вытыхания 300±30 на заднем угле верхнего раздела камеры теста для того чтобы позволить излучению дыма во время теста.

• Ловушка пламени установлена на лицевую сторону горелки вертикального тестера распространения пламени для предотвращения обратной вспышки пропаном обеспечить предельную безопасность.

• Не похож на обычное оборудование IEC60332-3, вертикальный тестер распространения пламени записывает все контроль и условия испытаний с компьютером для добавления легкости в использовании.

• Если остановите чрезмерный тест сгорания должный к прибору брызг воды установленному для для того чтобы потушить.

• Программа на требовании на стандарте и 70,000Btu/h может быть программой.

• Широкие размеры лестницы нержавеющей стали: 500 (w) ×3, 500 (h) mm.

• Стандартные размеры лестницы нержавеющей стали: 800 (W) ×3, 500 (H).

• 2 набора стандартных смесей горелки и venturi пропана.

• Следовать стандартной категорией смогите запрограммировать для для того чтобы выбрать тест.

• Высасывающая система состоит из клобука собрания дыма, выпускного короба, системы воздуховода, центробежного вентилятора и преобразователя частоты.

• Раздел трубопровода расквартировывает все зонды забора газа, температуру и зонды массового распространения и имеет порты для системы дыма измеряя.

• Парамагнитный анализатор кислорода, используя метод парамагнитного изменения для того чтобы измерить концентрацию кислорода в газе. Ряд концентрации 0-25%.

• Анализатор углекислого газа (ультракрасный) для пользы в измерении отпуска жары. Ряд концентрации 0-10%.

• Фильтр сажи, охлаждаемая ловушка, суша регуляторы столбца, насоса и отхода для подготовлять газы образца до анализа.

• Система сбора данных и программное обеспечение поставлены с EN50339 образовали кабель вертикальное пламя распространило тестер продукции дыма отпуска жары.

Требования к установки

• Электрический: 110V AC 60Hz/230V AC 50Hz, 5A

• Температура окружающей среды: Работая 10°C к 35°C

• Газ: воздух и пропан

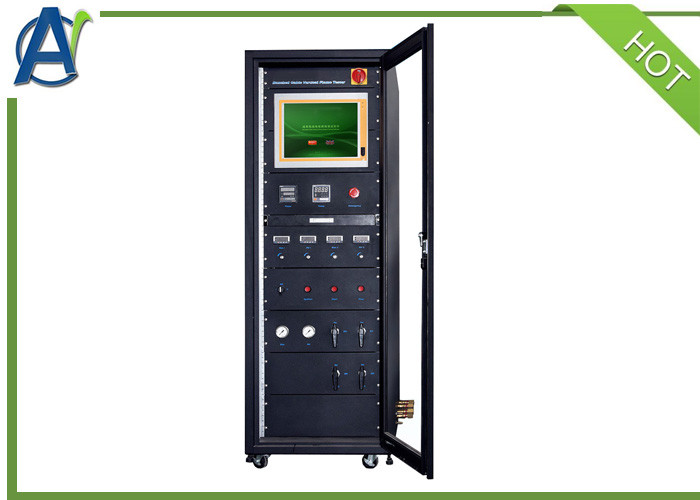

Регулятор вертикальных распространения пламени, отпуска жары и машины теста продукции дыма для кабелей
