Горизонтальное наклонное легло крутящего станка TCK550 OEM
Горизонтальное наклонное легло крутящего станка TCK550 OEM
Горизонтальное наклонное легло крутящего станка TCK550 OEM
Горизонтальное наклонное легло крутящего станка TCK550 OEM
Горизонтальное наклонное легло крутящего станка TCK550 OEM
Горизонтальное наклонное легло крутящего станка TCK550 OEM
Спецификации
Номер модели :
TCK550
Место происхождения :
Китай
Минимальное количество заказа :
1 комплект
Условия оплаты :
L/C, T/T, Western Union
Способность к поставкам :
50 установите в месяц
Время доставки :
30-35 дней работы
Подробная информация об упаковке :
Экспортный стандартный деревянный корпус
Максимальная скорость шпинделя :
OEM наклонная кровать ЦНК цепная машина цена
Максимальный вращающийся диаметр над кроватью :
540 мм
Макс. вращающийся диаметр над скользкой :
270mm
Максимум. длина обработки :
700 мм
Точность позиционирования :
± 0,016 мм
X перемещение :
220mm
Z путешествие :
750mm
Применимые отрасли :
Завод по обработке металлов
Остров :
Вручную
Сила :
7.5кВт
Машины :
3800kg
Цвет :
Белый и серый
Описание
Горизонтальный металлический токарный станк OEM наклонная кровать CNC токарная машина цена

Описание
Этот инструментальный станок имеет диаметр φ360 мм и максимальную длину 500 мм для обработки.Мы модернизировали машины серии TCK50 с новой структурой центрального компьютера и надежным процессом сборкиБлагодаря стабильной производительности и инновационному эргономическому дизайну, серия TCK, несомненно, станет лидером в отрасли.и как внутренние, так и внешние поверхности вращающихся объектовМы тщательно сопоставили жесткость основного шпинделя, постели и хвостового подшипника, чтобы значительно улучшить общую стабильность при тяжелом резке.точность обработки внешней круговой поверхности может достигать уровня IT6 до IT7Этот универсальный инструмент-машина особенно подходит для эффективной, масштабной и высокоточной обработки вращающихся деталей в таких отраслях промышленности, как автомобильная, электрическая, подшипниковая и гидравлическая.

1.1 Эта серия станков-инструментов является основной экспортной зрелой продукцией компании, конструкция машины компактная, красивая и приятная внешность, крутящий момент шпинделя, высокая жесткость,стабильные и надежные характеристики, с отличным сохранением точности.

1.2 Используя 30° или 45°) общую наклонную конструкцию постели, оснащенную высокоточным предварительно загруженным тайваньским линейным роликовым руководством, машина имеет высокую точность позиционирования, плавное удаление чипа,для высокоскоростной и высокоточной обработки.

1.3 Он состоит из высокоточного шпинделя и шпиндельной коробки.

Описание шпинделя:

Высокоточный набор подшипников шпинделя и точная сборка и динамическое испытание баланса шпинделя, чтобы обеспечить высокую точность, низкий шум, сильную жесткость.

Параметры продукта
Основные технические данные Единица TCK550 TCK40-750 TCK40-1000
Объем работ Максимальный вращающийся диаметр на кровати мм ¥540 ¥540 ¥540
Максимальный диаметр поворота на слайде мм ¥270 ¥270 ¥270
Максимальный диаметр обработки мм ¥400 ¥400 ¥400
Максимальная длина обработки мм 700 700 900
Свинцовый Максимальная скорость вращения шпинделя r/min 4000 4000 4000
Выброс спиндаля мм 0.008/300 0.008/300 0.008/300
Свинцовый диаметр отверстия мм ₹ 65 ₹ 65 ₹ 65
Пропускная способность баров мм ¥48 ¥48 ¥48
Гидравлический винт дюйм 8 8 8
Мощность двигателя шпинделя КВ 7.5 7.5 7.5
инсульт Поездка по оси Х мм 220 220 220
Поездка по оси Z мм 750 750 1000
Корм для животных Скоро движущаяся ось Х м/мин 20 20 20
Ось Z быстро движется м/мин 20 20 20
Резание кормов мм/мин 1-6000 1-6000 1-6000
Хвостовые запасы Движение хвостового состава мм 550/руководство 550/руководство 800/руководство
Удары рукава хвостового состава мм 120/ гидравлический/ручный
Руководство Угол наклона рельса Дег. 30 30 30
Тип   Проводящая часть линейки Проводящая часть линейки Проводящая часть линейки
Точность точность позиционирования мм 0.016 0.016 0.016
Повторяемость мм 0.008 0.008 0.008
Прочие Машины в кг 3800 3800 4200
Размеры мм 2920x1680x2070 2920x1680x2070 3200х1680х2070

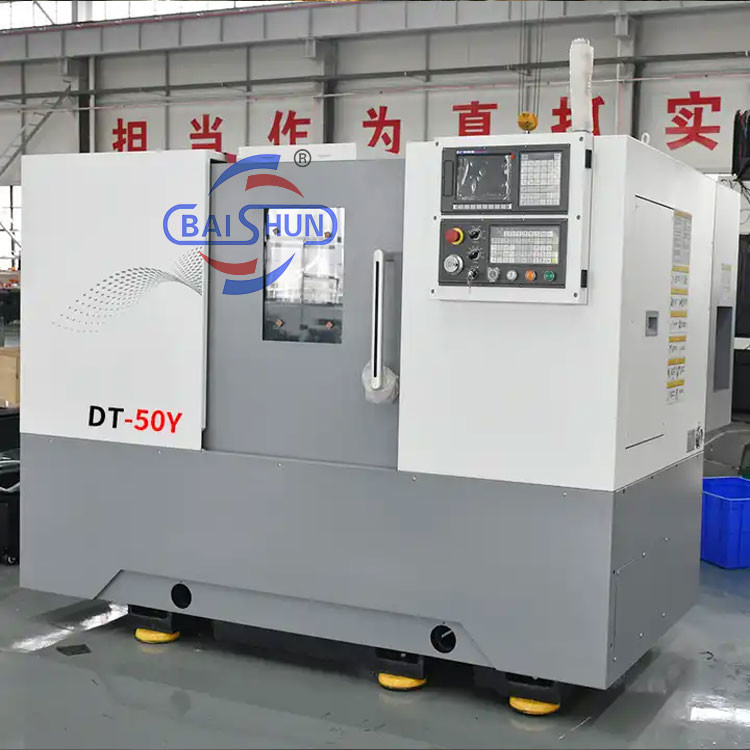

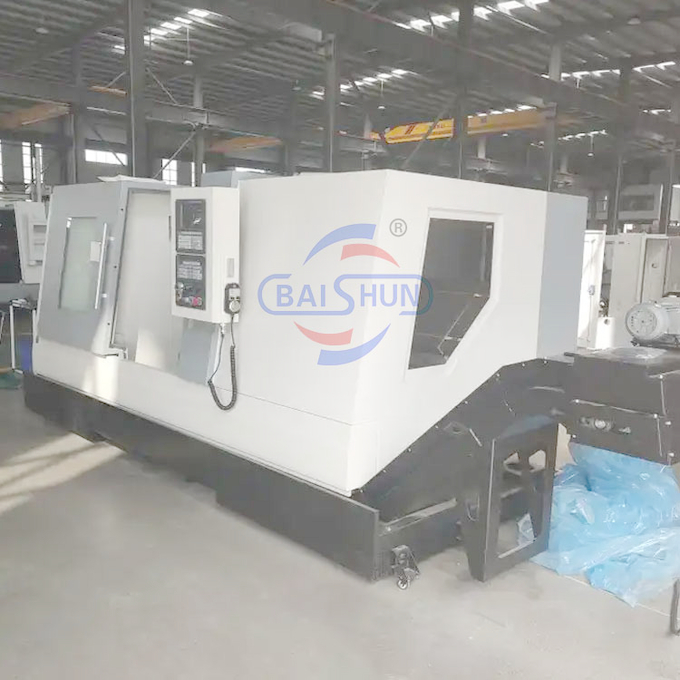

Машинные снимки:
Горизонтальное наклонное легло крутящего станка TCK550 OEM
Горизонтальное наклонное легло крутящего станка TCK550 OEM
Горизонтальное наклонное легло крутящего станка TCK550 OEM


Система ЧПУ

Горизонтальное наклонное легло крутящего станка TCK550 OEM

Основная конфигурация

Горизонтальное наклонное легло крутящего станка TCK550 OEM

Процесс сборки и контроль качества

Горизонтальное наклонное легло крутящего станка TCK550 OEM
