Центр CNC GX520LI поворачивая машина 4500 Rpm кровати скоса 45 градусов
Центр CNC GX520LI поворачивая машина 4500 Rpm кровати скоса 45 градусов
Спецификации
Номер модели :
GX520LI
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
T/T, L/C, западное соединение
Способность поставки :
40 наборов в месяц
Срок поставки :
60-90days
Упаковывая детали :
Деревянный случай, хобот олова, другая мореходная упаковка
Название продукта :
Центр GX520LI CNC поворачивая
Максимальное качание над кроватью :
500mm
Максимальный подвергая механической обработке диаметр (тип диска) :
460mm
Максимальный подвергая механической обработке диаметр (тип вала) :
300MM
Максимальная обрабатывая длина :
1000mm
Расстояние между осями :
1080mm
Тип носа шпинделя :
A2-6
Сила мотора шпинделя :
11kw
Диаметр Адвокатуры :
52MM
Вес :
5500kgs
Описание

CNC поворачивая 45 градусов центра GX520LI наклоняет машину 4500 rpm кровати

Введение I.Product
Структура кровати машины использует высокопрочное литое железо Meehanite формируя и она имеет структуру кровати 45°slant с тепловым балансом design.thus машина имеет следующие характеры: высокая эффективность, высокая стабильность и легкий для того чтобы работать гибко. Она смогла осуществить поворачивая обработку внутреннего и externalcircular
поверхность, коническая поверхность, поверхностна, endface (потоки системы дюйма, метрические резьбы, поток конусности и поток), сверлящ, reaming, буря отверстие и так далее. Машина соответствующая для массовой части работы обработки в мастерской.



II. основные технические параметры

НЕТ. Деталь Блок Параметр
1 Максимальное качание над кроватью mm 500
2 Максимальный подвергая механической обработке диаметр (тип диска) mm 460
3 Максимальный подвергая механической обработке диаметр (тип вала) mm 300
4 Максимальная обрабатывая длина mm 1000
5 Расстояние между осями mm 1080
6 Тип носа шпинделя   A2-6 (A2-8 опционное)
7 Сила мотора шпинделя KW 11
8 Цыпленок/вращая цилиндр масла   8 дюймов
9 Скорость шпинделя rpm 4500 (A2-8 шпиндель 3000)
10 Диаметр отверстия шпинделя mm 66 (A2-8 шпиндель 80)
11 Диаметр Адвокатуры mm 52 (A2-8 шпиндель 65)
12 Спецификации винта оси X/Z   4010/4010
13 Ход предела оси x mm 300
14 Спецификации рельса оси X/Z   45/45
15 Ход предела оси z mm 1050
16 Тариф оси X/Z быстроподвижный m/min 20
17 Мотор сервопривода оси X/Z NM 18/18
18 Мотор сервопривода оси силы NM 15
19 Точность повторения оси X/Z mm ±0.003
20 Ось X/Z располагая точность mm ±0.005
21 Башенка   башенка силы 12-station
22 Спецификация рукава Tailstock   MT-5
23 Ход рукава Tailstock mm 100
24 Length*width*height mm 3220x1950x2130
25 Утяжелите (приблизительный вес) kg 5500



III. основной список конфигурации

Стандартная конфигурация
Аксессуары называют Бренд Примечания
Система CNC Тайвань Syntec 22TA
Водитель шпинделя Тайвань Syntec
Мотор сервопривода оси X/Z Тайвань Syntec Управление автобуса
Шпиндель Тайвань Luo Li/Dan Quan
Подшипник шпинделя Япония NSK
Подшипник штанги винта совместное предприятие THT
линейный ведущий брус Тайвань PMI/HIWIN Ось x: 45 роликов
Ось z: 45 роликов
винт шарика Тайвань PMI/HIWIN Ось x: 4010
Ось z: 4010
Неубедительный роторный цилиндр сделанный в Китае KEPUTE
Неубедительный гидравлический цыпленок Тайвань Qiandao/Tongfu
Осевая башенка силы Тайвань Сердце Кинг-Конг
Система автоматической смазки сделанный в Китае Бег Hu/Liang Sheng
Система охлаждения Jing Jiang/Luo Kai
теплообменный аппарат Lingji
Лампа аварийной сигнализации Отечественное высококачественное
электрический Chint
Техническое руководство
Механическая польза и руководство по уходу и обслуживанию, электрическое руководство, сертификат, список упаковки, руководство работы энергетической системы (электронный файл), руководство программирования системы (электронный файл)

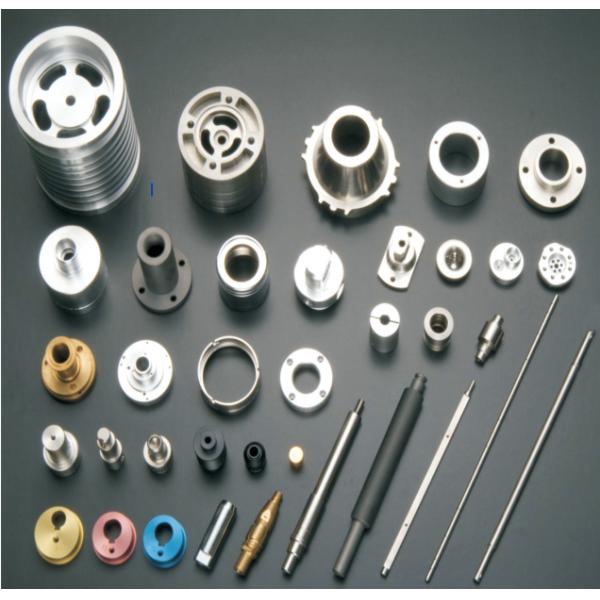

Образцы IV.Processing
