Спецификации
Номер модели :
CW61140M/CW62140M
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
T/T, L/C, западное соединение
Способность поставки :
50 наборов в месяц
Срок поставки :
30-45 дней
Упаковывая детали :
Деревянный случай, хобот олова, другая мореходная упаковка
Название продукта :
Машина токарного станка CW61140M/CW62140M горизонтальная для обработки больших и сложных частей
Максимальный диаметр качания над кроватью :
Ø1400mm
Диаметр Max.swing над поперечным супортом :
Ø1030mm
Диаметр Max.swing в зазоре :
—/Ø1800mm
Максимальная длина workpiece :
1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) mm
Максимальная режа длина :
1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) mm
Скважина шпинделя :
Ø130 (позволенное пройти до диаметр ≤Ø128 бара)
Ряды скорости шпинделя :
3.15-315* (21Speeds) (〜 390 реверсирования 4,5 12 скорости)
Сила мотора шпинделя :
22 выбирайте: 30
Диаметр quill tailstock :
Ø160 (максимальный вес 6T workpiece); Выбирайте: Ø200 (максимальный вес 8T) Ø240 workpiece (максимал
Описание

Вал CW61140M/CW62140M/металл диска работая сверхмощный горизонтальный ручной токарный станок



Представление продукта

Токарные станки серии CW-M обычные имеют популярную прямоугольную плоскую форму с широко спереди и сзади ногами. Кровать проходила высокочастотную поверхность гася и меля, с гася твердостью G50. Шестерня headbox проходила высокочастотные гасить и молоть точности зубов, и точность шестерни может достигнуть вровень 7. Габаритная точность частей обрабатываемых на этой машине может достигнуть IT7 вровень, и шероховатость поверхности может достигнуть уровень 1,6.





Стандартные конфигурации
цыпленок 4-Jaw столб инструмента 4-way
Устойчивые остатки (≥3000mm-Standard <3000mm-option>
Следовать остатками (≥3000mm-Standard <3000mm-option>
Центр
Рукав шпинделя разбивочный
Стандартный набор инструментов





Опционные конфигурации
Предохранитель цыпленка Предохранитель столба инструмента Задний брызговик
Конусност-поворачивая приложение мотор шпинделя 30kW DRO
Шкала потока размером с Больш устойчивые остатки
Прибор ролика Стремительный tailstock обязанности
Электрический tailstock



Конфигурация продукта



Модель продукта БЛОК CW61140M CW62140M CW61160M CW62160M
спецификация
Максимальный диаметр качания над кроватью mm Ø1400 Ø1600
Диаметр Max.swing над поперечным супортом mm Ø1030 Ø1230
Диаметр Max.swing в зазоре mm — Ø1800 — Ø2000
Длина в зазоре mm — 772 — 772
Максимальная длина workpiece mm 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM)
Максимальная режа длина   1300/1800/2800/3800/4800/5800/(7800 CW61xxxM)
Максимальный вес workpiece kg 6000 (выбирайте: 8000 10000)
Ширина guideway кровати mm 755
Шпиндель
нос шпинделя   A2-15
Скважина шпинделя mm Ø130 (позволенное пройти до диаметр ≤Ø128 бара)
Размер цыпленка mm Ø1250 Ø1600
Конусность скважины шпинделя   Метрические 140 (1:20)
(140mm, с No.6MT уменьшая рукав)
Вращающий момент Max.Spindle kNm 10,5 (22kW) выбирает: 12,5 (30 kW)
Ряды скорости шпинделя rpm 3.15-315* (21Speeds) (〜 390 реверсирования 4,5 12 скорости)
Высота центра шпинделя mm 700 800
Сила мотора шпинделя kW 22 выбирайте: 30
Tailstock
Диаметр quill tailstock mm Ø160 (максимальный вес 6T workpiece);
Выбирайте: Ø200 (максимальный вес 8T workpiece)
Ø240 (максимальный вес 10T workpiece)
Перемещение quill tailstock mm 300
Конусность quill tailstock mm Метрические 80 (80mm, с N0.6MT уменьшая рукав); (MT но. Ø240 6 Ø200 x)
Feeds&Threads (метрический винт *inch винта)
Продольная подача   0.1-12 mm/rpm (56 видов); *0.0032 | 0,40 in/rpm (56 видов)
Кольцевая система подачи топлива   0.05-6 вида mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 видов)
Метрические резьбы mm 1-120 (52 вида); *1-120 (52 вида)
Модульные потоки mm 0.5-60 (46 видов); *0.5〜 60 (46 видов)
Потоки дюйма TPI 1/4-30 (43 вида); *1/4 〜 30 (43 вида)
Потоки диаметрального модуля DP 1/2-60 (49 видов); *1/2-60 (49 видов)
Столб инструмента
Размер хвостовика инструмента mm 45X45
Перемещение верхнего скольжения mm 300
размеры машины
(L*W*H)		 mm 4450X2010X 2165(1500)
4950X2010X 2165(2000)
5950X2010X 2165(3000) 6950X2010X 2165(4000)
7950X2010X 2165(5000)
8950X2010X 2165(6000) 10950X2010X 2165(8000)		 4450X2110X 2355(1500)
4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000)
7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000)
Вес машины kg 11350/11800/12700/
13600/14500/15400/17200		 12050/12500/13400/
14300/15200/16100/17900




Примечание: Предел цыпленка, максимальное ограничение в скорости шпинделя Ø315r/min когда цыпленок Ø1000mm установлен, и максимальное ограничение в скорости шпинделя Ø200r/min когда Ø1250mm, цыпленок Ø1600mm установлено

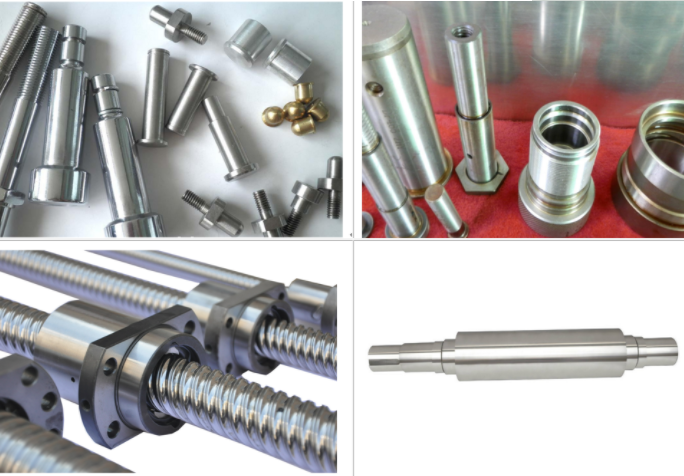

Изображения Workpiece
