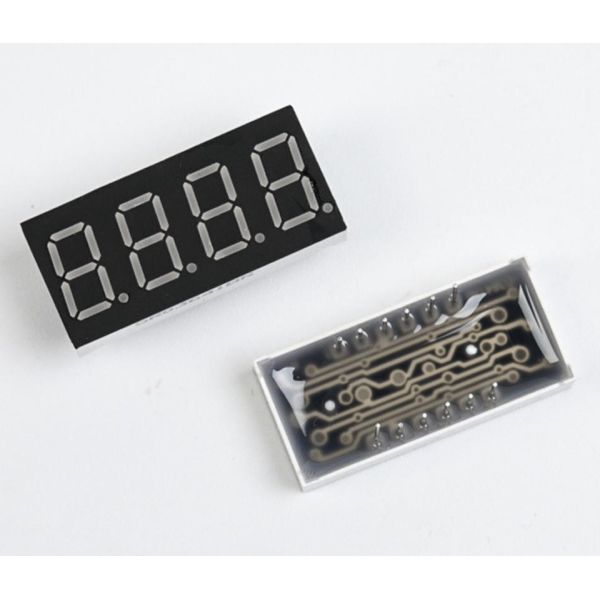

Уникальный ультратонкий белый 7-сегментный светодиодный дисплей с общим катодом для индикатора температуры/таймера

Естьдва разных типапри управлении семисегментными дисплеями:- общего типа анода и общего типа катода.и светодиоды управляются через катоды с землей включенной и питанием отключенным.

В чем используются 7-сегментные дисплеи?
Семисегментные дисплеи широко используются в цифровых часах, электронных счетчиках, базовых калькуляторах, дисплеях бытовых приборов, автомобилей,и различные другие электронные устройства, которые отображают цифровую информациюСуществуют два различных типа семисегментных дисплеев: общий анодный тип и общий катодный тип.

Преимущество 7-сегментного светодиодного дисплея

Однозначные семисегментные дисплеи используются во многих встроенных системах и промышленных приложениях, где диапазон выходов, которые должны быть показаны, известен заранее.Базовый 1-значный семисегментный дисплей может показывать числа от 0-9 и несколько символов. 7-сегментные дисплеи бывают разных типов; особенно они различаются по количеству цифр / символов, которые они могут отображать.который может отображать только 1 цифру или 1 символБольше цифр отображается путем мультиплексирования одного блока 7-сегментных дисплеев вместе, чтобы сформировать 2-цифровый дисплей, 3-цифровый дисплей или 4-цифровый 7-сегментный дисплей.Его тихо легко интерфейс Arduino и 7 сегмент дисплея вместеДавайте начнем обучение.

7-сегментный дисплей имеет много ограничений, особенно в диапазоне символов, которые он может отображать.На рынке есть дисплеи, которые намного более продвинуты, чем дисплеи семи сегментов и могут отображать почти каждый символ в алфавите.. Например:- 16×2 ЖК-дисплей, который может отображать почти все символы ASCII. Вы можете подумать, почему 7-сегментный дисплей все еще существует на рынке.7 сегмента дисплеев являются самым дешевым вариантом, когда дело доходит до дисплеев, доступных на рынкеОднозначный 7-сегментный дисплей доступен по 1/10 стоимости 16×2 LCD модуля.

Каждому из светодиодов на дисплее присвоен позиционный сегмент с одним из его подключательных булав, выведенных из прямоугольной пластиковой упаковки.Эти светодиодные булавки маркированы от a through до g representing each individual LEDДругие светодиодные булавки соединены друг с другом, образуя общий булавку. Так что, направляя вперед соответствующие булавки светодиодных сегментов в определенном порядке, некоторые сегменты будут ярче, а другие останутся тусклыми,таким образом, отображая соответствующий символ на дисплее.

Общий шприц дисплея обычно говорит о его типе. Существует два типа шприца соединения: шприц соединенных катодов и один соединенных анодов,с указанием общего катода (CC) и общего анода (CA)Как следует из названия, на дисплее CC соединены все катоды 7 светодиодов, тогда как на дисплее CA соединены все аноды 7 сегментов.
