3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс
3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс
3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс
3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс
Спецификации
Активная зона :
70.08*52.56
ТАНГАЖ ПИКСЕЛА (W*H) :
0.073*0.219
Размер :
3.5
Лумены градусов :
² 1000CD/M
IC/LCM Дирижер IC :
ST7272A
Направление просмотра :
Весь час
Тип ЖК :
обычно черный
Описание

3.5 дюймовый TFT LCD дисплей 320x240 RGB интерфейс Введение продукта



Быстрый обзор продукта

  • Модель No.TXW350125N0
  • Разрешение: 320×240 точек
  • Показать направление:Весь час
  • Контроллер IC:ST7272A
  • Яркость (cd/m2): 1000
  • Прикосновение панель:без ((настраиваемая)





Описание



TXW350125N0 представляет собой 3,5-дюймовый TFT-LCD дисплей с разрешением 320x240 пикселей и яркостью 1000cd/m2.Размер модуля монитора 76.66 * 63,62 * 3,25 мм, с эффективной площадью 70,08 * 52,56 мм. Его симулируемый диапазон напряжения питания составляет 18 В
Модуль TXW350125N0 может работать в диапазоне температуры от -30 °C до +85 °C; диапазон температуры хранения - от -40 °C до +90 °C.

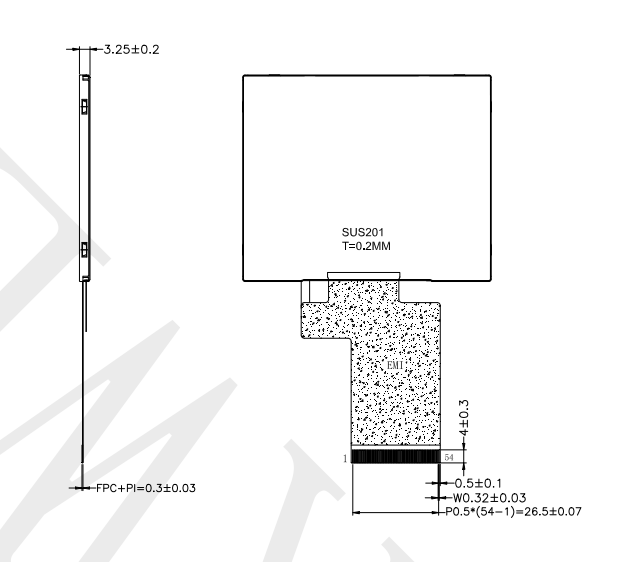

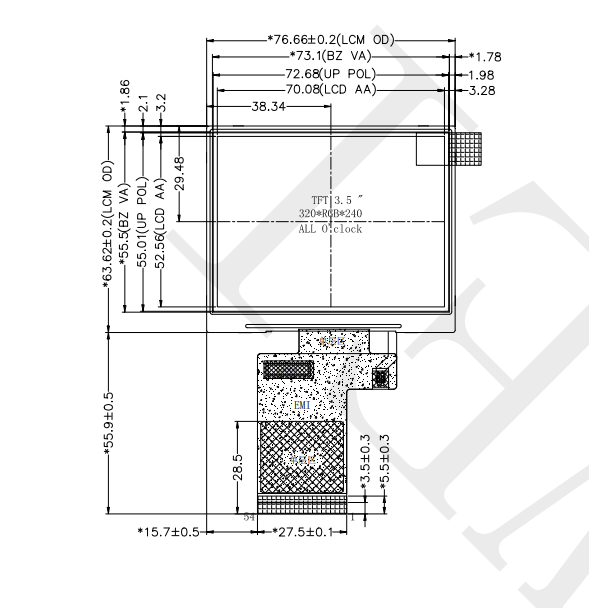

3.5 дюймовый TFT LCD дисплей 320x240 RGB интерфейс Рисунок продукта
3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс

3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс


Описание функции модуля

Пин No. Символ Функциональные
1 Светодиодные_К Силовое питание для входного терминала катода под подсветкой.
2 Светодиодные_К Силовое питание для входного терминала катода под подсветкой.
3 Светодиодные_А. Силовое питание для анодного входного терминала подсвечивания.
4 Светодиодные_А. Силовое питание для анодного входного терминала подсвечивания.
5 NC Никакой связи.
6 NC Никакой связи.
7

NC

 Никакой связи.
8 RSTB Перезагрузить входный терминал сигнала.
9

SПЕНВ.

 Коммуникация с тремя проводами.
10 Описание ФКК Ввод часов с тремя проводами связи.
11 SPDA Ввод/вывод данных 3-проводной связи.
12 B0 Синие данные
13 В1 Синие данные
14 В2 Синие данные
15 В3 Синие данные
16 В4 Синие данные
17 В5 Синие данные
18 В6 Синие данные
19 B7 Синие данные
20 G0 Зеленые данные
21 G1 Зеленые данные
22 G2 Зеленые данные
23 G3 Зеленые данные
24 G4 Зеленые данные
25 G5 Зеленые данные
26 G6 Зеленые данные
27 G7 Зеленые данные
28 R0 Синие данные
29 R1 Синие данные
30 R2 Синие данные
31 R3 Синие данные
32 R4 Синие данные
33 R5 Синие данные
34 R6 Синие данные
35 R7 Синие данные
36 HSD Горизонтальная синхронизация. Сигнал в RGB I/F
37 VSD Вертикальная синхронизация сигнала в RGB I/F
38 CLKIN Сигнал точечного часа для работы RGB интерфейса.
39 NC Никакой связи
40 NC Никакой связи
41 VДД Силовое питание для ЖК-дисплея.
42 VДД Силовое питание для ЖК-дисплея.
43

NC

Никакой связи.
44 NC Никакой связи.
45 NC Никакой связи.
46 NC Никакой связи.
47 NC Никакой связи.
48 NC Никакой связи.
49 NC Никакой связи.
50 NC Никакой связи.
51 NC Никакой связи.
52 DEN Сигнал включения данных в режиме RGB I/F 1
53 ГНД Силовое заземление
54 ГНД Силовое заземление


А.бсолютМаксимумRУдачи

Характеристики Символ Минуточку. Макс. Макс. Единица
Операционная температура LCM TОПР -30 +85 °C
Температура хранения LCM TСТГ -40 +90 °C
Влажность RH - Я... 90 %





Характеристики блока подсветка

Система подсветки является краевым типом освещения с 18 белыми светодиодами.

Характеристики Символ Минуточку. Тип Макс. Макс. Единица Примечания
Напряжение вперед VF 16.8 - Я... 19.2 V - Я...
Поток вперед Я...F - Я... 60 - Я... mA - Я...
Светимость (с ЖК-дисплеем) Лв. - Я... 1000 - Я... cd/m2 - Я...
Время службы светодиодов Никаких - Я... 30,000 - Я... Ч. Примечание 1



Примечание:

  • Время службы “LED” определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.



Оптическая спецификация

3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс
Примечание (1)Определение соотношения контрастности (CR):
Контрастное соотношение можно рассчитать по следующему выражениюContrast Ratio (CR) = L255/L0
L255: Светимость уровня серого 255
L 0: яркость уровня серого 0
CR= CR (5)
CR (X) соответствует коэффициенту контраста точки X на рисунке в примечании (5)

RИспытательный пункт надежности
Нет, нет, нет. Испытательный пункт Условия испытания Примечания
1 Высокая температура +90°C / 96H

1Функциональный тест ОК.

Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы.

2Никаких низких.

Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.




2 Низкотемпературное хранение -40°C / 96H
3 Высокая скорость. +85°C / 96H
4 Низкий темп. -30°C / 96H
5 Хранение при высокой температуре/влажности 60°C x 90%RH /96H
6 Тепловой и холодный шок Статическое состояние, -30°C ((30 мин) ~85°C (30 мин),10 циклов

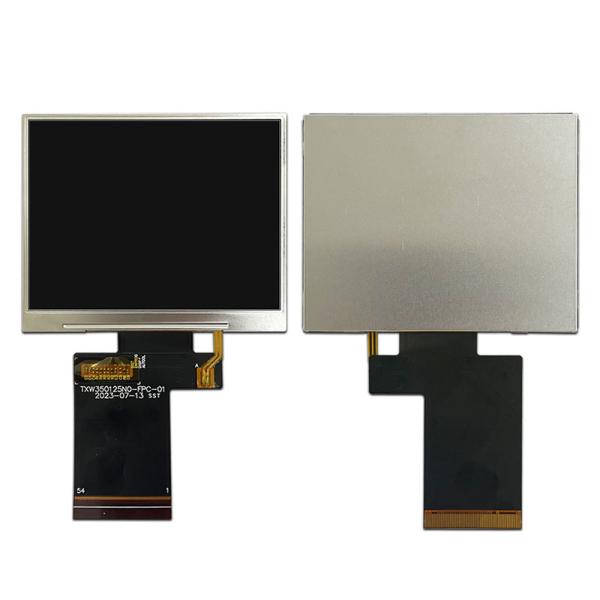

3.5 дюймовый TFT LCD дисплей 320x240 RGB интерфейс Изображение продукта

3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс

3.5 дюймовый TFT LCD дисплей Производитель Китай 320x240 Разрешение RGB интерфейс
