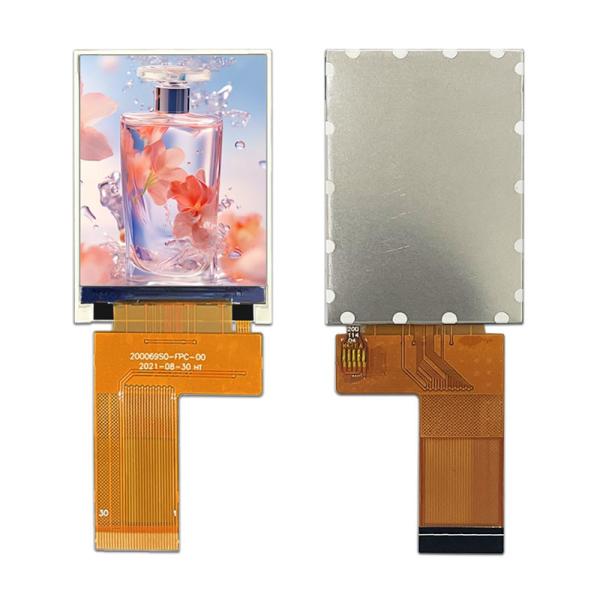

TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
Спецификации
Номер модели :
TXW200069s0
рабочая температура :
-20+70
Тип ЖК :
обычно черный
Элемент привода :
Активная матрица TFT
Лумены градусов :
400cd/м2
Размер :
2.0
Количество пикселей :
240*3RGB ((H) X320 ((V)
Расположение пикселей :
РГБ полоса
Описание

Tianxianwei TXW200069S0 представляет собой круговой TFT-LCD-дисплей типа IPS с диагональю 2,0 дюйма и разрешением 240x320 пикселей.



Подробная информация о продукте:

1. LCD Размер: 2,0 ′′ дюйма TFT

2Разрешение: 240x320 точек

3Угол просмотра: все

4Размер контура: 35,7*51,2*2,33 мм

5ИК водителя: ST7789V

6. Тип интерфейса: SPI+MCU

7. Сенсорная панель: без сенсорной панели (настраивается)

8Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C



Продукт: 2.0" TFT LCD Прикосновение к экрану Без сенсорного экрана ((Настраиваемый)
Решение: 240х320 точек Направление просмотра: Все
Интерфейс: Интерфейс SPI+MCU Номер пин-кода: 30 штифтов
Подключение: Соединение типа FPC Светимость поверхности: 400 Cd/m2
Рабочая температура: -20°C до +70°C Соответствие: Соответствует требованиям CE&FCC & RoHS






Программа подачи заявок
Этот 2,0-дюймовый TFT LCD модуль широко используется в электромобильных приборах, портативных PDA, медицинском оборудовании, автомобильной электронике, бытовой технике, машиностроительных регистраторах, детских камерах,спортивные DV, и больше.


Преимущества продукта

1.IPS полный угол обзора ((80/80/80/80). Очень хороший угол обзора. Идеально подходит для различных типов приложений, независимо от того, накладывают ли они на стол, или используют вручную, и т.д.

2Отличная производительность отображения цвета фона, яркости, угла просмотра и интенсивности и т.д.

3Высокий уровень качества для промышленных и медицинских применений.

4.Гарантированный с или без резистивного сенсорного экрана. Мы можем поддержать разработку индивидуального CTP ((капацитивный сенсорный панель) для клиентов, а также. FPC также настраивается.

5.Ценовое конкурентоспособное решение с хорошим качеством среди аналогов в индустрии ЖК-дисплеев.

6Легко устанавливать и поддерживать.







2 дюймовый сенсорный ЖК-модуль



TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран



TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран







Описание функции модуля



Пин No. Символ Функциональные
1 ГНД ПОвер Грунт
2 VCI питание для цепи постоянного тока/ постоянного тока(2.8- Три.3V)
3-4 IM2-IM1

TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран

TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
5 Перезагрузка Перезагрузить терминал ввода сигнала Л .
6 CS Чип выбирает входный сигналштифт
7 РС Отображение данных/выбор командыштифт
8 WR Включить запись в параллельный интерфейс MCU.
9 РД RУслуги по передаче данных на подъемном уровне.
10 SDA Пин серийного ввода/вывода данных.
11 DB0 Параллельный интерфейс MCU для кабеля данных.
12 DB1 Параллельный интерфейс MCU для кабеля данных.
13 DB2 Параллельный интерфейс MCU для кабеля данных.
14 DB3 Параллельный интерфейс MCU для кабеля данных.
15 DB4 Параллельный интерфейс MCU для кабеля данных.
16 DB5 Параллельный интерфейс MCU для кабеля данных.
17 DB6 Параллельный интерфейс MCU для кабеля данных.
18 DB7 Параллельный интерфейс MCU для кабеля данных.
19 СДО Выходной пин для серийных данных.
20 СветодиодныеА. Силовое питание для анодного входного терминала подсвечивания.
21 СветодиодныеК1 Силовое питание для входного терминала катода под подсветкой.
22 СветодиодныеК2 Силовое питание для входного терминала катода под подсветкой.
23 СветодиодныеК3 Силовое питание для входного терминала катода под подсветкой.
24 СветодиодныеК4 Силовое питание для входного терминала катода под подсветкой.
25 ГНД ПОвер Грунт
26 CTP-RST ((NC) Не подключен
27 CTP-SCL ((NC)) Не подключен
28 CTP-SDA ((NC) Не подключен
29 CTP-INT ((NC)) Не подключен
30 ГНД ПОвер Грунт





А.бсолютМаксимумRУдачи



Характеристики Символ Минуточку. Макс. Макс. Единица
Операционная температура LCM TОПР - 20 +70 °C
Температура хранения LCM TСТГ -30 +80 °C
Влажность RH 10 90 %





Характеристики блока подсветка

Система подсветки - это краевой тип освещения с четырьмя белыми светодиодами.



Характеристики Символ Минуточку. Тип Макс. Макс. Единица Примечания
Напряжение вперед VF 2.8 - Я... 3.2 V - Я...
Поток вперед Я...F - Я... 80 - Я... mA - Я...
Светимость (с ЖК-дисплеем) Лв. - Я... 400 - Я... cd/m2 - Я...
Время службы светодиодов Никаких - Я... 30,000 - Я... Ч. Примечание 1



Примечание:
Время службы светодиода определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IL = 20mA / LED. Время службы светодиода может быть уменьшено, если работа IL больше 25mA / LED


2.0" Дюймовый сенсорный ЖК-модуль Реальная демонстрация продукта
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
TFT LCD экран 2,0 дюйма 240x320 IPS тип полный угол просмотра с интерфейсом SPI + MCU и ST7789V IC TFT LCD экран
