5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
Спецификации
Номер модели :
TXW500094S6
Место происхождения :
Шэньчжэнь, Гуандун
Минимальное количество заказов :
Переговариваться
Способность к поставкам :
10000 штук
Время доставки :
16 дней
Подробная информация об упаковке :
Картон
Описание

ПВведение
Наружный подсвет 5 дюймов 800*480 RGB 24 BIT интерфейс tft 5 дюймовый LCD индивидуальный сенсорный экран tft LCD дисплей
5-дюймовый IPS TFT LCD - это цветный экран 262K с диагональю 5 дюймов и разрешением 800 * 480 точечной матрицы.обеспечение сверхшироких углов обзора, чтобы пользователи получали последовательный визуальный опыт с разных угловЭтот дисплей поддерживает одноточечную RTP и многоточечную CTP-технологию, обеспечивающую интуитивное взаимодействие между человеком и компьютером.
5-дюймовый IPS TFT LCD - это дисплей высокой четкости с интерфейсом RGB. Его рабочее логическое напряжение составляет 16,8 В, с встроенным управляющим IC ST7262 и рабочей температурой -30 + 85 С.
5-дюймовый IPS TFT LCD дисплей широко используется в наружном высокояркостном оборудовании дисплей, электромобильной приборной панели, мотоциклетной приборной панели дисплей, морозильного мониторинга оборудования дисплей, и т.д..Благодаря своим превосходным характеристикам и широкому спектру сценариев применения, он стал незаменимой частью потребительской электроники.удовлетворять потребности пользователей в отображении изображений, и поддерживать индивидуальные услуги для удовлетворения конкретных требований приложений.


Особенности
Размер: 15 см.
Решение:800*480пиксели
Режим отображения: IPS
Управляющий блок:ST7262
Яркость: 1500cd/m2
Типы интерфейсов: RGB
Рабочая температура: от -30 до 85 °C
Температура хранения:- Три.от 0 до 85 °C
Тип подсветки: светодиодный подсвет, яркость и количество варьируются в зависимости от модели

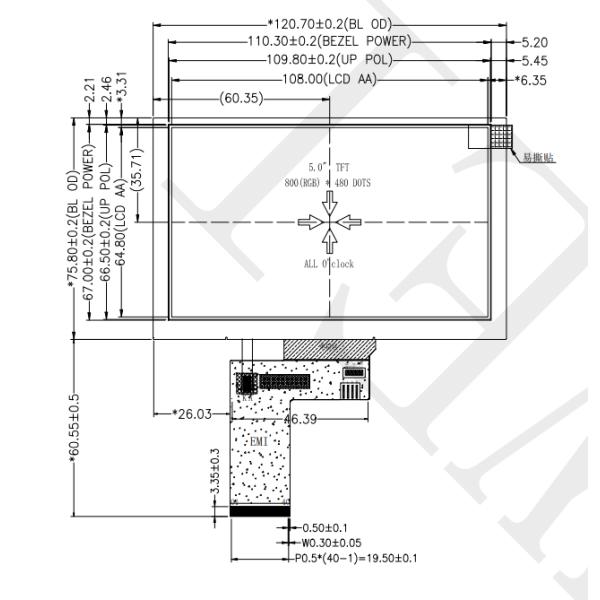

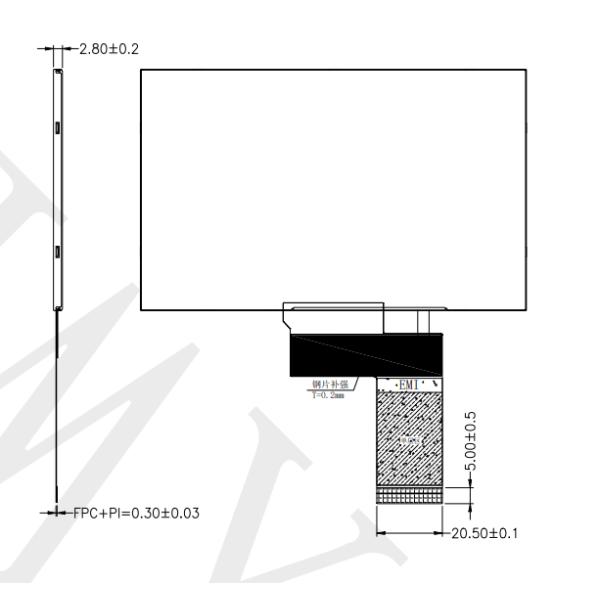

КонспектРисунок

5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль

5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль





Описание функции модуля





Пин No. Символ Описание
1 LEDK Силовое питание- для катода заднего освещения
2 LEDA Силовое питание + для андода подсветка
3 ГНД ГНД
4 VDD ПРЕДЛОЖЕНИЕ СВЕТОМ
5 ~ 12 R0~R7 8-битовая шина данных отображает красные данные.
13 ~ 20 G0~G7 8-битная шина данных отображает зеленые данные
21 ~ 28 B0~B7 8-битная шина данных показывает синие данные
29 ГНД ГНД
30 DCLK Сигнал пиксельного часа в RGB I/F
31 DISP DISP=0:режим ожидания (по умолчанию),DISP=1:нормальный режим отображения
32 HSYNC Горизонтальная синхронизация. Сигнал в RGB I/F
33 VSYNC Вертикальная синхронизация сигнала в RGB I/F
34 DE Сигнал включения данных в режиме RGB I/F 1
35 NC NC
36 ГНД ГНД
37 XR(NC) NC
38 YD ((NC) NC
39 XL ((NC) NC
40 ЮЮ ((NC) NC





Характеристики блока подсветка

Система подсветки является краевым типом освещения с 18 белыми светодиодами.



Характеристики Символ Минуточку. Тип Макс. Макс. Единица Примечания
Напряжение вперед VF 16.5 - Я... 17.4 V - Я...
Поток вперед Я...F - Я... 120 - Я... mA - Я...
Светимость (с ЖК-дисплеем) Лв. - Я... 1500 - Я... cd/m2 - Я...
Время службы светодиодов Никаких - Я... 20,000 - Я... Ч. Примечание 1



Примечание:

  • Время службы “LED” определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.

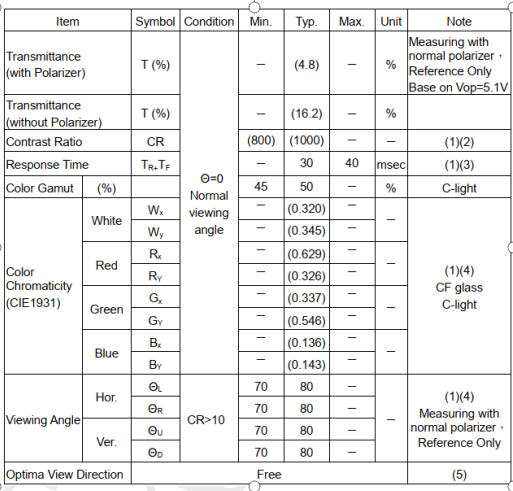

Оптическая спецификация



5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль



Предмет испытания надежности



Нет, нет, нет. Испытательный пункт Условия испытания Примечания
1 Высокая температура +85°C / 240H

1Функциональный тест ОК.

Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы.

2Никаких низких.

Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.




2 Низкотемпературное хранение -30°C / 240H
3 Высокая скорость. +85°C / 240H
4 Низкий темп. -30°C / 240H
5 Хранение при высокой температуре/влажности 60+5°C x 90%RH / 240H
6 Тепловой и холодный шок Статическое состояние, -30°C ((30 мин) ~85°C (30 мин),50 циклов

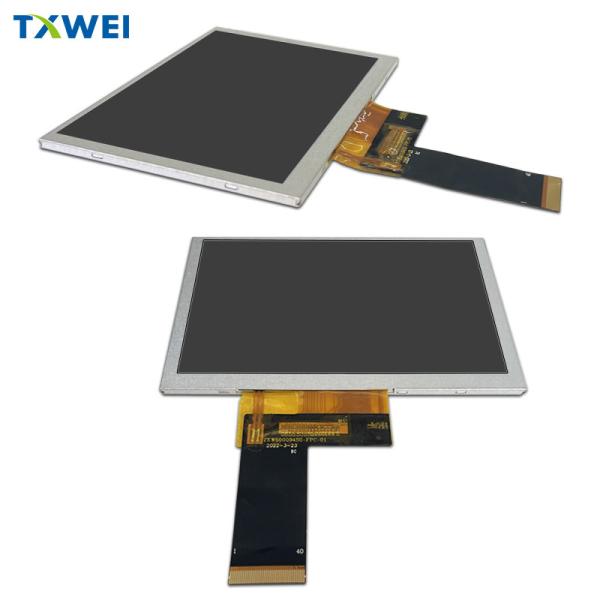

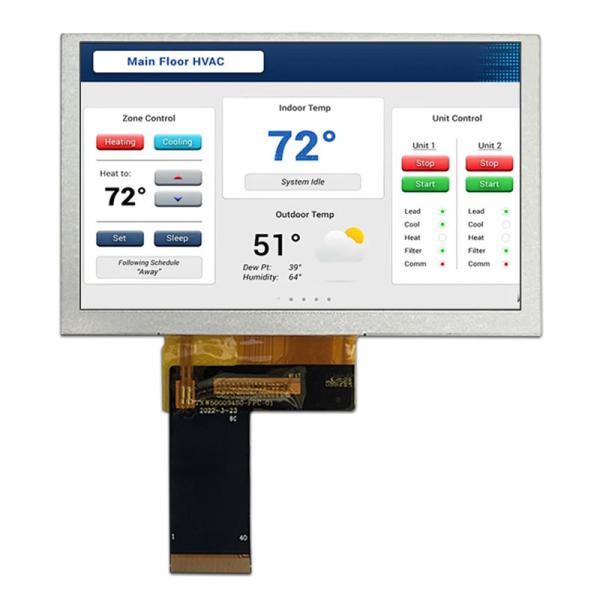

ПродуктИзображение
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль


5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
5 дюймовый IPS TFT LCD 800*480 пикселей 262K полноцветный дисплей ST7262 Дисплейный модуль
