MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль
MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль
MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль
MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль
Спецификации
Механический контурSize ((W*H*T) :
99.65*160.85*2.4 мм
Ток подсветки :
80mA
Размер :
7.0
Лумены градусов :
400-550cd/m2
IC драйвера LCM :
ILI9881C
Интерфейс LCM :
Интерфейс MIPI
рабочая температура :
-20+70
ТАНГАЖ ПИКСЕЛА (W*H) :
0.11775 ((H) *0.11775 ((V)
Описание







7.0" TFT 800x1280, TFT LCD 7,0 дюйма Описание



TXW700081S0 TFT LCD-модуль представляет собой 7-дюймовый диагональный портретный режим HD 800x1280 IPS с полноцветным дисплеем.Этот модуль поддерживает интерфейс MIPIРазмер модуля модели TXW700081S0 составляет 99,65 (ширина) x 160,85 (длина) x 2,4 (толщина) мм, с эффективной площадью 94,2 x 150,72 мм.



Контроллер TXW700081S0 и ILI9881C интегрированы в модуль с рабочим диапазоном напряжения 15 В
Если вы хотите использовать его в режиме ландшафта или регулировать яркость, пожалуйста, свяжитесь с нами для получения дополнительной технической поддержки.Эта модель широко применяется в таких областях, как обучение студентов светового дисплея, мобильные платежи, контроль доступа промышленной безопасности, приборостроение, медицинское оборудование, умный дом, Интернет вещей, бытовые приборы и т.д.
Продукт: 7 дюймовый TFT LCD Touch Решение: 800х1280 точек
Управляющий блок: ILI9881C или эквивалентный Прикосновение к экрану без прикосновения, PCAP необязательно
Размер стекла крышки: Настраиваемый Направление просмотра: Бесплатный ((80/80/80/80)
Очертание:

99.65*160.85*2.4мм

 Активная зона:

94.2 ((H) * 150.72 ((V)nm
Интерфейс: MIPI (настраиваемая) Подключение: Тип соединителя FPC
Номер пин-кода: 31 штифт (настраиваемый) Светимость поверхности:

400-550Cd/m2 ((nits)
Напряжение питания: 15 V ((Стоимость типа) Тип заднего освещения: Белый светодиод
Продолжительность жизни светодиода: 30000 часов Соответствие: Соответствует требованиям CE&FCC & RoHS

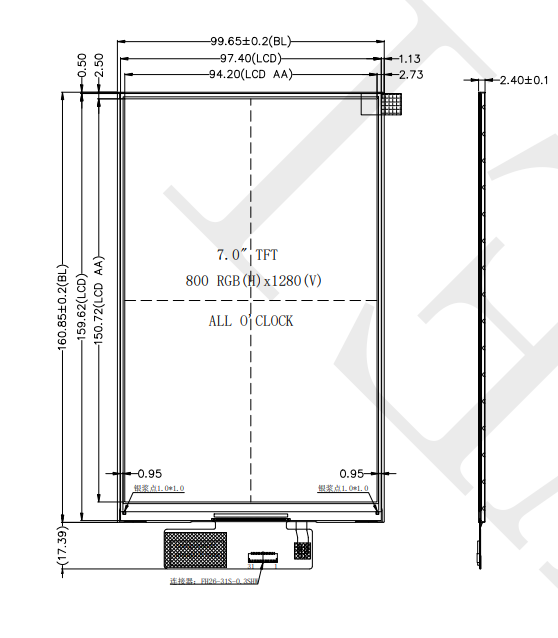

7.0" TFT 800x1280, TFT LCD 7,0 дюйма Рисунок



MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль







Описание функции модуля



Пин No. Символ ЛКМФункциональные
1

СветодиодныеА.

 Силовое питание для анодного входного терминала подсвечивания.
2

СветодиодныеА.

 Силовое питание для анодного входного терминала подсвечивания.
3

СветодиодныеА.

 Силовое питание для анодного входного терминала подсвечивания.
4 NC Никакой связи.
5

СветодиодныеК

 Силовое питание для входного терминала катода под подсветкой.
6

СветодиодныеК

 Силовое питание для входного терминала катода под подсветкой.
7

СветодиодныеК

 Силовое питание для входного терминала катода под подсветкой.
8

СветодиодныеК

 Силовое питание для входного терминала катода под подсветкой.
9 ГНД ПОвер Грунт
10 ГНД ПОвер Грунт
11 MIPI_D2+ Дифференциальные сигналы высокоскоростного интерфейса
12 MIPI_D2- Дифференциальные сигналы высокоскоростного интерфейса
13 ГНД ПОвер Грунт
14 MIPI_D1+ Дифференциальные сигналы высокоскоростного интерфейса
15 MIPI_D1- Дифференциальные сигналы высокоскоростного интерфейса
16 ГНД ПОвер Грунт
17 MIPI_CLK+ Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
18 MIPI_CLK- Дифференциальный сигнал высокоскоростного интерфейса/выпускштифты
19 ГНД ПОвер Грунт
20 MIPI_D0+ Дифференциальные сигналы высокоскоростного интерфейса
21 MIPI_D0- Дифференциальные сигналы высокоскоростного интерфейса
22 ГНД ПОвер Грунт
23 MIPI_D3+ Дифференциальные сигналы высокоскоростного интерфейса
24 MIPI_D3- Дифференциальные сигналы высокоскоростного интерфейса
25 ГНД ПОвер Грунт
26 ТЭ Служит TE (Разрыв эффекта) штифт на MPU интерфейс
27 Перезагрузка Настройка любого пин низкий инициирует LSI
28 Идентификация Никакой связи.
29 VDDIO/1,8В питание для цепи В/В
30 VDD/3,3В питание для цепи постоянного тока/ постоянного тока
31 VDD/3,3В питание для цепи постоянного тока/ постоянного тока





Характеристики блока подсветка

Система подсветки является краевым освещением с 20 белыми светодиодами.



Характеристики Символ Минуточку. Тип Макс. Макс. Единица Примечания
Напряжение вперед VF 14   16 V -
Поток вперед Я...F - Я... 80 - mA -
Светимость (с ЖК-дисплеем) Лв.   360 - Я... cd/m2 -
Время службы светодиодов Никаких - Я не знаю. 30,000 - Я... Ч. Примечание 1



Примечание:

  • Время службы “LED” определяется как уменьшение яркости модуля до 50% от первоначальной яркости при IЛ=20mA/LED. Время службы светодиода может быть уменьшено, если использоватьЛпревышает 25mA/LED.



RИспытательный пункт надежности



Нет, нет, нет. Испытательный пункт Условия испытания Примечания
1 Высокая температура +70°C / 96H

1Функциональный тест ОК.

Отсутствие сегмента, короткий, нечеткий сегмент, отсутствие отображения, аномальное отображение и утечка жидких кристаллов недопустимы.

2Никаких низких.

Температурные пузырьки, окончание уплотнения, расслабление и падение, рамка радуги.




2 Низкотемпературное хранение -30°C / 96H
3 Высокая скорость. +60°C / 96H
4 Низкий темп. -20°C / 96H
5 Хранение при высокой температуре/влажности 50°C x 90%RH /96H
6 Тепловой и холодный шок Статическое состояние, -20°C ((30 мин) ~60°C (30 мин),10 циклов

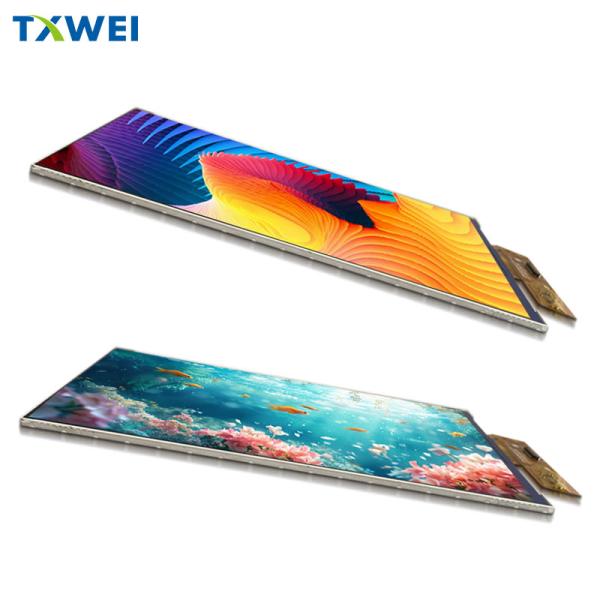

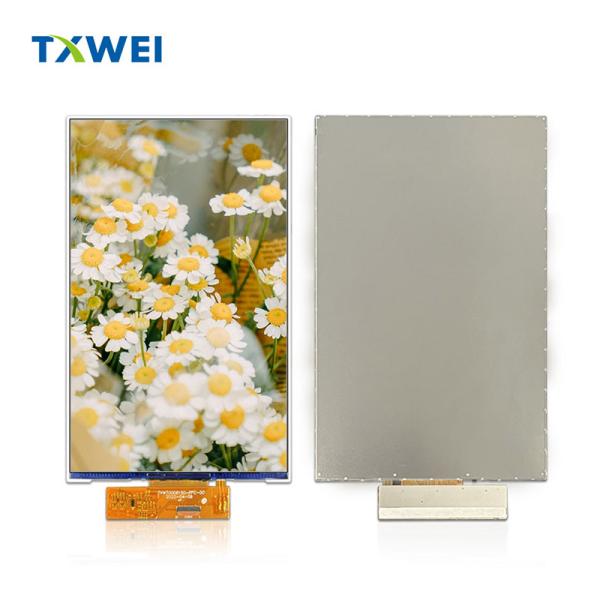

7.0" TFT 800x1280, TFT LCD 7,0 дюйма Изображение продукта



MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль

MIPI интерфейс 7-дюймовый TFT LCD высокоразборчивый 800 * 1280 вертикальный LCD дисплей модуль

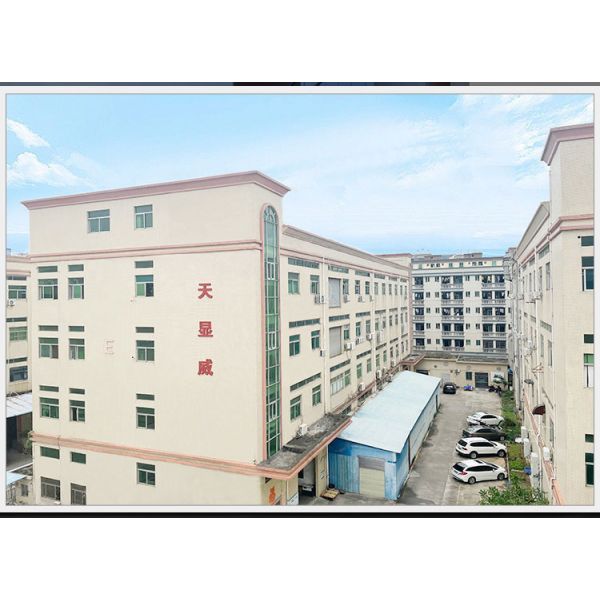

Полностью автоматизированное оборудование завода
