* вышеуказанная толщина исключает толщину смолы и толщину меди и алюминия можно совместить произвольно.
* толщина медной фольги: H oz. - 5,0 oz. Толщина алюминиевой плиты: 0,2 до 5.0mm.
* материал галоида свободный.
* соответствие с RoHS и ДОСТИГАЕМОСТЬЮ.

Преимущества алюминиевого PCB

- Хорошие термальные представление и длинная жизнь
- Хорошие термальная проводимость и изоляция
- Низкая цена - энергия эффективная и recyclable
- Легкий для того чтобы собрать
- Высокая стойкость
- Легковес

Изготовляя затруднения алюминиевого PCB

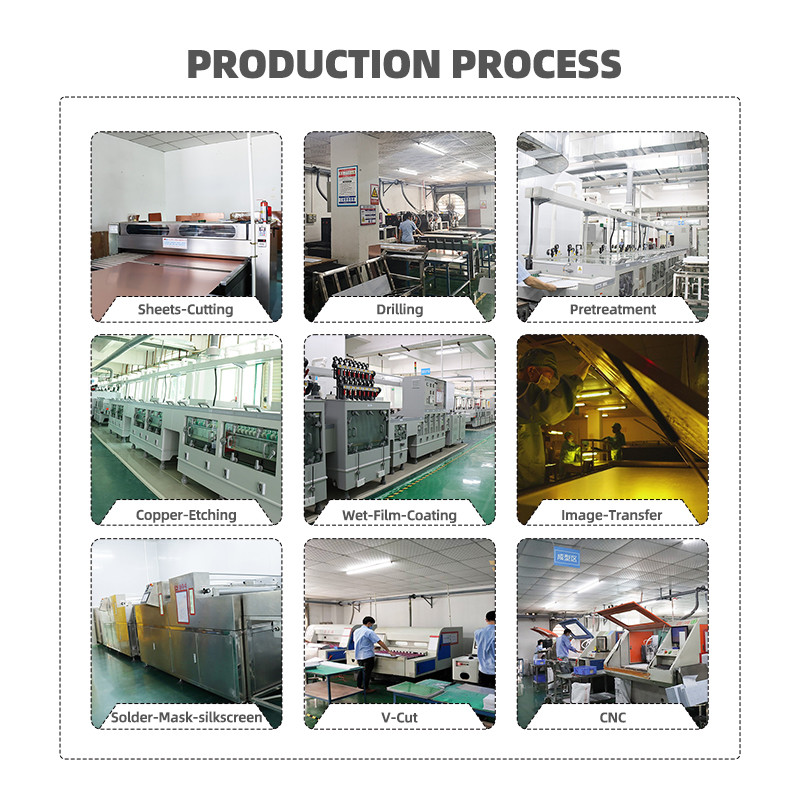

Процесс производства для почти все-алюминия PCBs существенно это же. Здесь мы обсудим главные процессы производства, затруднения, и их решения.

1. Медное вытравливание: медная фольга используемая в алюминиевом PCBs сравнительно толще. Если медная фольга над 3oz, однако, то, вытравливание требует компенсации ширины. Если оно нет согласно требованию дизайна, то ширина трассировки будет из допуска после вытравлять. Поэтому компенсация ширины трассировки должна быть конструирована точно. Вытравляя факторам нужно быть проконтролированным во время процесса производства.



2. Печатание маски припоя: должный к толстой медной фольге затруднение в печатании маски припоя алюминиевого PCB. Это связано с тем что если медь трассировки слишком толста после этого, то вытравленное изображение будет иметь большую разницу между поверхностью трассировки и печатание маски плинтус и припой будут трудны. Поэтому, двухвременное печатание маски припоя использовано. Используемое масло маски припоя должно быть хорошего качества и в некоторых случаях, завалка смолы сделана сперва и после этого паяет маску.



3. Механическое производство: механический процесс производства включает механический сверлить, отливать в форму и v-вести счет, etc. который выходит на внутреннее через. Это клонит уменьшить электрическую прочность. Поэтому, электрический филировать и профессиональный филируя резец должны быть использованы для производства низко-тома продуктов. Сверля параметры должны быть отрегулированы для предотвращения заусенца от генерации. Это поможет вашему механическому производству.
