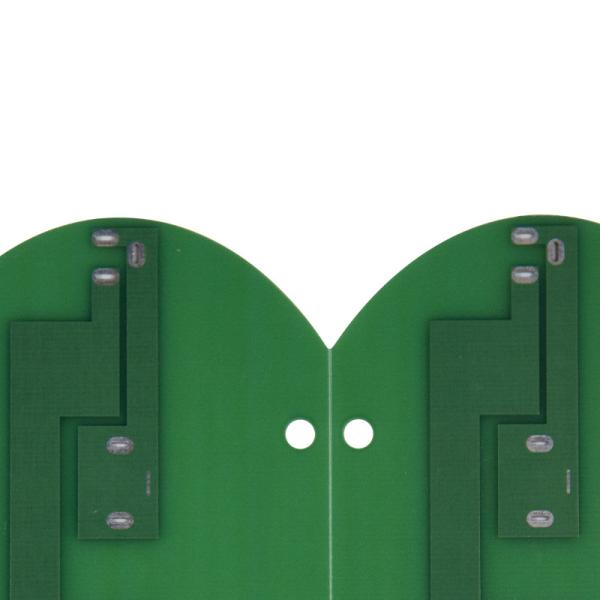

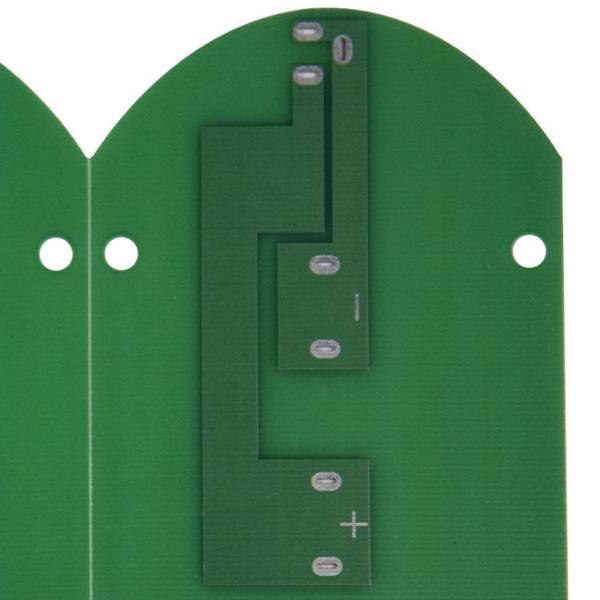

Золото PCB основания Fr4 покрыло плату с печатным монтажом меди 2oz
Золото PCB основания Fr4 покрыло плату с печатным монтажом меди 2oz
Спецификации
Номер модели :
Алюминиевая доска 01 Pcb
Место происхождения :
Китай
Количество минимального заказа :
2pcs
Условия оплаты :
T/T, западное соединение
Срок поставки :
10-12 дней работы
Упаковывая детали :
Коробка коробки вакуума Package+ хорошая качественная
Основное вещество :
Алюминиевое основание
Медная толщина :
1/2оз
Peelable :
0.3-0.5ММ
Профилировать пробивать :
Трасса, V-CUT, скашивая
Обслуживание :
Универсальное обслуживание
Описание

Алюминиевое золото PCB основания покрыло плату с печатным монтажом меди 2oz
Золото PCB основания Fr4 покрыло плату с печатным монтажом меди 2oz

  1. EMS-электронное изготовляя обслуживание
  2. План дизайна PCB и PCB
  3. Собрание PCB на SMT, BGA, и DI
  4. Рентабельный поиск компонентов
  5. Быстрые прототип и массовое производство поворота
  6. Собрание строения коробки
  7. Инженерное обеспечение
  8. Тесты (толщина рентгеновского снимка, затира 3D, ICT, AOI, и функциональных тестов)
  9. Снабжение и послепродажное обслуживание


Золото PCB основания Fr4 покрыло плату с печатным монтажом меди 2oz
ПРОИЗВОДСТВЕННАЯ МОЩНОСТЬ PCB

Слои PCB 1-layer до 10 слоев (включая доска HDI)
Тип финиша Позолоченный, погружение позолоченное, финиш HAL, поток., углеродный мостик, Entek, плакировка никеля
Основное вещество FR4, CEM-1, CEM-3, FR1, FR2, алюминиевый субстрат металла и Rogers
Толщина основного вещества 0.4-2.4mm.
Медная толщина фольги 18um (H/HOZ), 35um (1/1OZ), 70um (2/2OZ), 5OZ
доска Максимум-продукта 500*700mm. Для PCB AL: 500*1400mm
Минимальный размер просверленного отверстия 0.075mm
Минимальные ширина следа/дистанционирование 3mil
Средняя медь стены отверстия Толщина для доски HAL: ≥25um. плакировка Золото-пальца: ≥0.1um
Чернила маски припоя Чернила лечения фото, чернила лечения жары. УЛЬТРАФИОЛЕТОВЫЕ чернила
Допуск плана ±0.1mm
Допуск положения отверстия допуска диаметра отверстия ±0.076mm/±0.076mm
Допуск V-CUT ±0.1mm.
Искривление Согласно стандарту IPC-600F
время выполнения Одно-вставать на сторону: 2-3 рабочего дня; Двухсторонний: 3-4 рабочих дней; Разнослоистый: 8-10 рабочих дней

ВОЗМОЖНОСТЬ PCBA ИЗГОТОВЛЯЯ

Слои собрания PCB 1 слой к 36 слоев (стандарт),
Материал/тип собрания PCB FR4, алюминиевое, CEM1, Сверх-тонкий PCB, палец FPC/Gold
Тип обслуживания собрания PCB DIP/SMT или смешанное SMT & ПОГРУЖЕНИЕ
Медная толщина 0.5um-4um
Финиш собрания поверхностный HASL, ENIG, OSP
Размер PCB 600x1200mm
Тангаж IC (минута) 0.2mm
Размер обломока (минута) 01005
Расстояние ноги (минута) 0.3mm
Размер PCB BGA 8x6mm~55x55mm
Тип заключения IC SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA
dia шарика u-BGA. 0.2mm
Требуемые Docs для PCBA Файл Gerber со списком BOM & файлом Выбор-N-места (XYRS)
Скорость SMT Скорость 0.3S/pcs компонентов SMT ОБЛОМОКА, максимальная скорость 0.16S/pcs
