Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД
Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД
Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД
Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД
Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД
Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД
Спецификации
Номер модели :
PCBA03
Место происхождения :
Китай
Количество минимального заказа :
1PCS
Условия оплаты :
T/T
Способность поставки :
120000 sq.m/в месяц
Срок поставки :
10-12 дней работы
Упаковывая детали :
Пакет вакуума
Основное вещество :
Алюминий
Толщина доски :
0.6mm 0.8mm 1mm 1.6mm 2mm 3mm
Медная толщина :
1OZ 2OZ 3OZ
Сертификат :
ISO9001: 2008, ROHS, UL
PCB по мере того как технология PCB продолжалась эволюционировать, она СИД вымостила путь для творен :
Раут и Score/V-cut
Поверхностная отделка :
ХАСЛ неэтилированное
Алюминиевая доска 2835 pcb привела smd :
Собрание доски PCB СИД
Описание

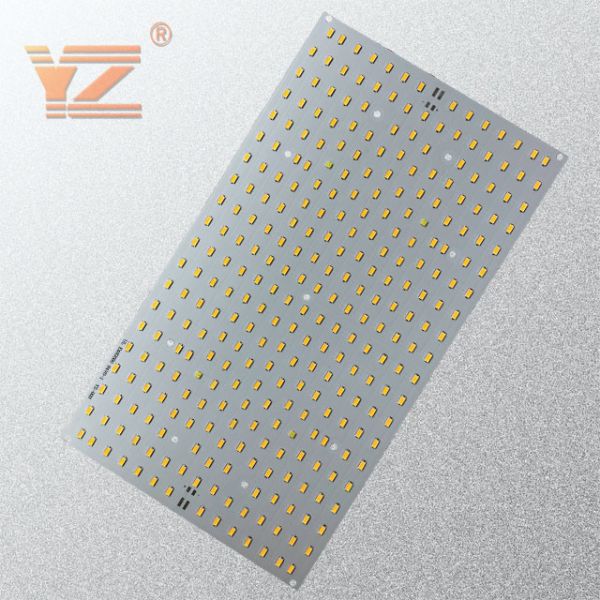

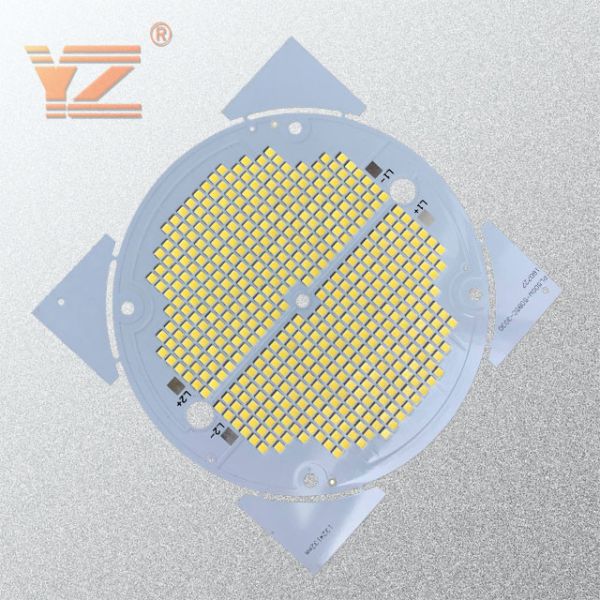

Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД



Smd Pcb привело компоненты mcpcb прокладки 9w12W алюминиевые SMD привело монтажную плату



PCB СИД

По мере того как технология PCB продолжалась эволюционировать, она вымостила путь для творения хозяина возбуждать инновационные продукции. Блестящий пример развитие PCB для освещения СИД. СИД припаяно к монтажной плате и отличает обломоком который производит свет когда электрически соединенный. Термальный теплоотвод и керамическая основа использованы для того чтобы скрепить обломок.



Доска PCB СИД клонит произвести высокообъемное жары, делающ ее трудный охладить через традиционные середины. Следовательно, ядр PCBs металла часто выбрано для применения СИД должного к их увеличенной способности рассеять жару. Алюминий в частности часто использован для того чтобы изготовить монтажные платы для светов СИД. Алюминиевый PCB типично включает тонкий слой термально проводного диэлектрического материала который может возвратить и рассеять жару с очень большей эффективностью чем традиционный твердый PCB.







Собрание доски PCB СИД

Слой

Односторонняя, двойная сторона

Толщина доски

0,8, 1,0, 1,2, 1,5, 1,6, 2,0

Технические данные



Минимальная линия ширина/зазор: 3.5/4mll (laserdrill)
Минимальный размер отверстия: 0.2mm (механическое) сверла/4mil (сверло лазера)
Минимальное кольцевое кольцо: 4mil
Максимальная медная толщина: 60Z
Толщина доски: D/S: 0.2-4.0mm.

Multilayers: 0.40-4.0mm,

Минимальный мост маски припоя: 0.08mm

Коэффициент сжатия: 8: 1
Затыкать возможность Vias: 0.2-0.8mm



Поверхностное покрытие

OSP

Размер PCB

смогите быть подгоняно

Поверхностное покрытие

OSP: 0.2-0.5um
HASL: 2-40um
Неэтилированное HASL: 2-40um
ENIG: Au 1-10U ''
ENEPIG: „PB 2-5U'/Au 1-8U“ „
Олово погружения: 0.8-1.5um
Серебр погружения: 0.1-1.2um
Маска Peelable голубая
Чернила углерода
Плакировка золота: Au 1-150U ''

Пакет

Пакет вакуума





Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД



Применения СИД PCB

Света СИД PCB можно включать в многочисленные освещая применения должные к их выходу по энергии сочетания из превосходному, низкой цене и максимальной гибкости дизайна. Примеры включают автомобильные фары, света посадки взлетно-посадочной дорожки аэропорта, освещение используемое в военном освещении применений поля, тоннеля уличного освещения, шоссе, фотовольтайческом (солнечном) освещении, электрофонарях и фонариках, освещении движения и сигнала, освещая в освещении операционных больницы, завода высокого роста и много других.

Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД

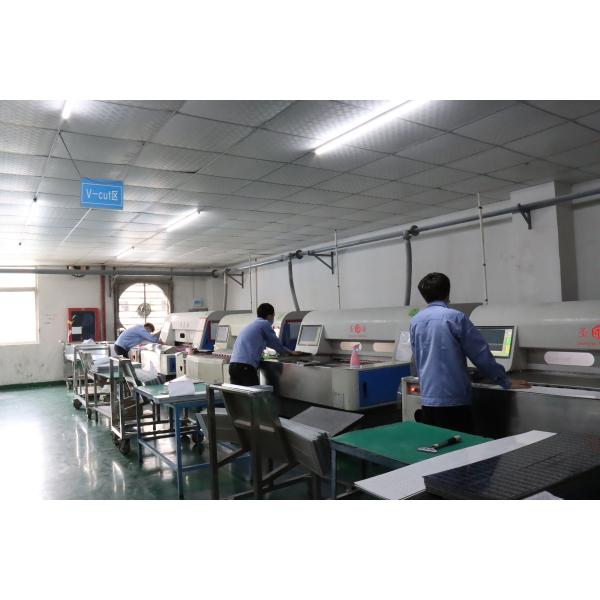

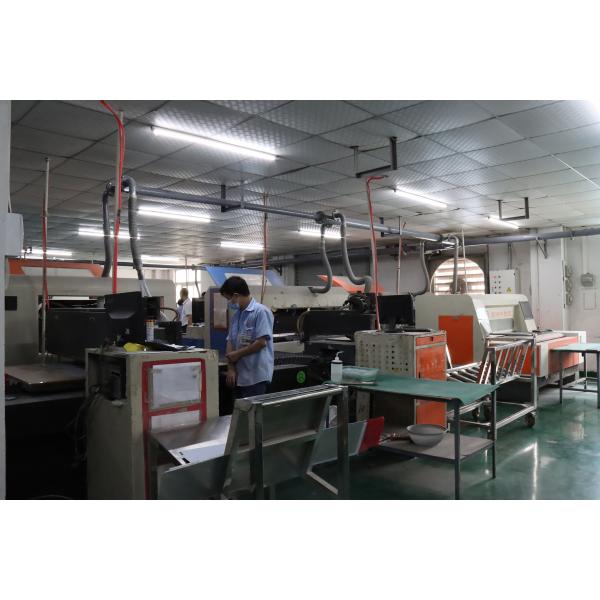

CO. электроники Шэньчжэня Yizhuo, Ltd. национальное высокотехнологичное предприятие аттестованное ISO9001: международная система управления качеством 2015. Она была основана в 2012 и была совершена к нововведению и устойчивому и сбалансированному развитию электронной технологии. Она использована в изготовлении и продажах различного металла PCBs, СИД и родственных продуктов. Продукты широко использованы в индустриях освещения, электроники, машинного оборудования, связей, автомобильных и другого которые требуют тепловыделения. С проектной группой руководящей группы руководящего состава и НИОКР со средним опытом индустрии больше чем 8 лет, мы создавали сильную сеть распространения во всем мире и каналов сбыта, и наши продукты продают хорошо в странах Азии и Тихого океана, Европе, Америке, и Ближнем Востоке.

Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД

Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД

Компоненты монтажной платы алюминиевые MCPCB СИД прокладки 9W 12W SMD СИД



вопросы и ответы:

Q1. Каким спецификациям сделайте вас для цитаты PCB?
: Нам нужно ваши файл PCB Gerber, толщина доски, медная толщина, поверхностная отделка и количество закавычить вас.



Q2. Что необходимо для цитаты PCB PCBA?

:  Файл количества, Gerber и требования к метода (материал, поверхностная обработка финиша, медная толщина, толщина доски,…)



Q3. Что ваше advandage чем другой поставщик?
:  Мы имеем около 12 лет опыта в произведении PCB, с профессиональной командой инженера и предварительной автоматической производственной линией.

Мы имеем IQC, IPQC, FQC, систему качества звука обеспечивающ качество.

Мы имеем тест и E-тест 100% AOI для всех pcbs.
