плата с печатным монтажом СИД 265V

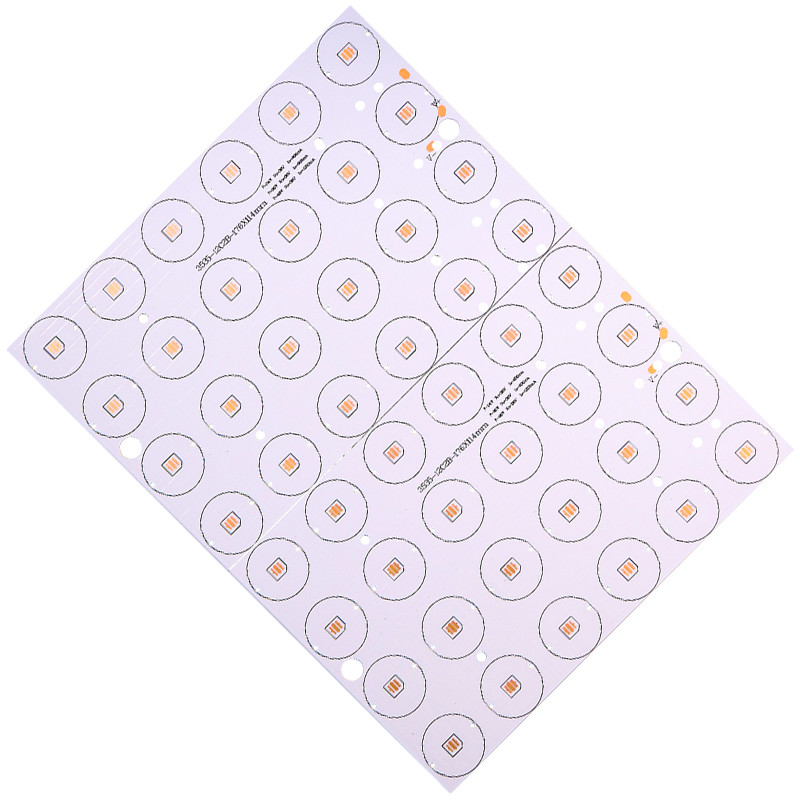

Алюминий привел доску электронных блоков 94v0 pcb MCPCB для света панели


Алюминиевое PCBs платы с печатным монтажом которые содержат тонкий слой проводного диэлектрического материала. Они также как алюминиевое одетое, алюминиевое основание, MCPCB (плата с печатным монтажом металла одетая), IMS (изолированный субстрат металла), термально проводное PCBs etc. алюминиевое PCBs было начато в 1970s, скоро после чего они применения увеличенные драматически. Первое применение была их пользой в интегральных схемаах амплификации гибридных. Теперь они используются на большом диапазоне должном к которому необходимо для нас иметь идею алюминиевого PCBs и их важности.

Структура алюминиевого PCBs:

Алюминиевое PCBs алюминиевое основанное CCLs (CCL тип основного вещества PCBs). AluminumPCBs фактически довольно подобно FR4 PCBs. Основная структура алюминиевого PCBs наслоенное 4. Она состоит из слоя медной фольги, слоя диэлектрика, алюминиевой мембраны основного слоя и алюминиевых низкопробной.

• Медный слой фольги: медный используемый слой относительно толще чем нормальное CCLs (1oz-10oz). Более толстый слой меди значит более большую настоящую пропускную способность.

• Слой диэлектрика: слой диэлектрика термально проводной слой и вокруг 50μm до 200μm толщиной. Он имел низкие термальное сопротивление и его соответствующие для своего применения.

• Алюминиевое основание: Третий слой алюминиевое основание которое составлено алюминиевого субстрата. Он имеет высокую термальную проводимость.

• Алюминиевый низкопробный слой мембраны: Алюминиевая низкопробная мембрана выборочна. Она имеет защитную роль путем держать алюминиевый поверхностный сейф от выскабливать и излишнее вытравливания. 2 типов т.е. более низко чем 120 градус или около 250 градусов (анти- высокая температура)

• PCB света СИД
  Слой		Односторонняя, двойная сторона
  Толщина доски		0,8, 1,0, 1,2, 1,5, 1,6, 2,0
  Медная толщина фольги		18um, 25um, 35um, 70um (можно подгонять, цену .the deifferent)
  Поверхностное покрытие		OSP
  Silkscreen		Белый, желтый, черный
  Размер PCB		смогите быть подгоняно
  Основное вещество		Алюминий
  Пакет		Пакет вакуума



вопросы и ответы:

Q1. Как могу я получить, что образец проверил ваше качество?
