6V 4014 небольшое SMD привело обломок растут светлый белый свет
6V 4014 небольшое SMD привело обломок растут светлый белый свет
Спецификации
Номер модели :
4014
Место происхождения :
СУЧЖОУ
Количество минимального заказа :
4000PCS
Условия оплаты :
Западное соединение, MoneyGram, T/T
Способность поставки :
100KK В МЕСЯЦ
Срок поставки :
7-10 дней
Упаковывая детали :
4000PCS /ROLL
Имя :
СИД 4014 SMD
Применение :
свет монитора
напряжение тока nput (v) :
3V
Сила :
120mA
Светящий поток (lm) :
32-40lm
CCT :
10000K
Гарантия (год) :
2 лет
Рабочее временя (часы) :
20000
Рабочая температура (℃) :
-40-85
Угол наблюдения (°): :
120
Описание
Применение:


Яркость СИД освещает контржурным светом высока, и яркость не уменьшит после долгосрочной пользы. Кроме того, тело СИД освещает контржурным светом тоньше и красиво.



СИД освещает контржурным светом, мягкий цвет, совмещенный с цветом трудной панели экрана может сделать глаза удобный.



Другое преимущество что приведенное все освещает контржурным светом имеет энергосбережение, охрану окружающей среды и низкую радиацию.


ОБЛОМОК СИД PCT SMD белого света 26-28LM 3V 60MA 0.2W 4014 для крытого освещения




Быстрые детали:




Ввод напряжения (v): 6V
Гарантия (год): 2-летний
Тип: Smd привело обломок 4014
Освещать обслуживание решений: Освещение и дизайн сетей
Светящая эффективность (lm/w): 150lm/w
Продолжительность жизни (часы): 50000
Рабочее временя (часы): 20000
Материал обломока: INGAN
Испускать цвет: 10000-20000K
Сила: 0.72W
Угол наблюдения (°): 120 градусов
Индекс перевода цвета (Ра): 70
Пакуя сумка: 220*240nm
Место происхождения: Сучжоу, Цзянсу
Применение:  монитор освещает контржурным светом
Тип пакета: Пакет держателя Suface
Пропускной ток: 120MA
Размер: 4.0*1.4*0.65mm
Упаковка: 4000 ПК/крен


Техническая характеристика изделия:

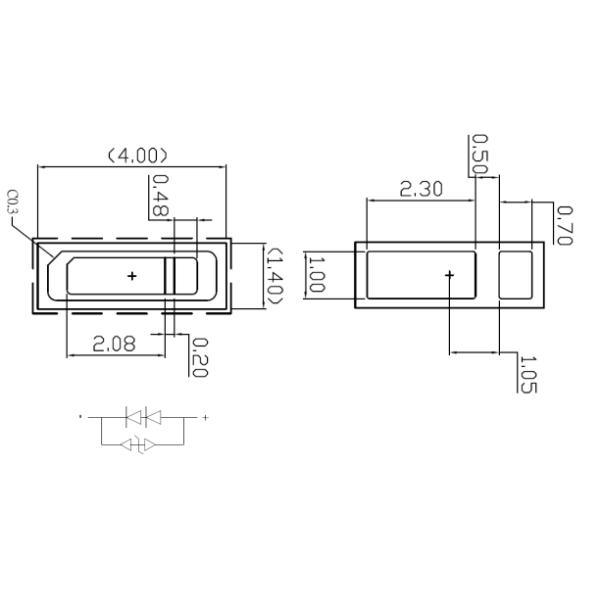

Структура пакета

6V 4014 небольшое SMD привело обломок растут светлый белый свет





Абсолютный максимум оценок





Деталь Символ Максимум Блок
Диссипация силы PD 900 mW
Непрерывный пропускной ток ЕСЛИ 150 мамы
Обратное напряжение VR 15 V
Электростатическая разрядка (HBM) ESD 5000 V
Температурная амплитуда рабочей температуры Topr -35 до +85 ℃
Диапазон температур хранения Tstg -40 до +100 ℃
Температура соединения СИД Tj 120 ℃
Термальное сопротивление приведенное RθJS 22 ℃/W

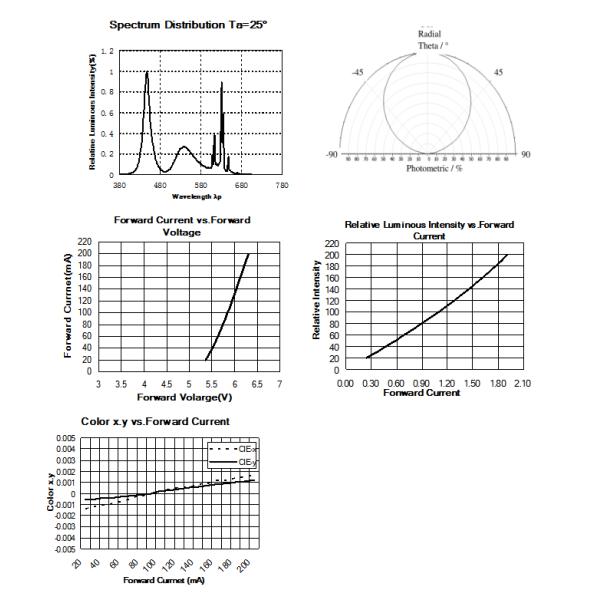

Типичные электрооптические кривые характеристик:



6V 4014 небольшое SMD привело обломок растут светлый белый свет

Список теста надежности СИД



Детали Условия испытаний Примечания Но. поврежденный
Цикл температуры -40℃ ~25℃ ~100℃ ~25℃ (30min~5min~30min~5min) 200Cycle 0/20
Номинальное OperatingLife Животики = 25℃, ЕСЛИ =120mA 3000hours 0/20
Номинальный срок службы высокотемпературной & высокой влажности Животики = 85℃/RH = 85%, ЕСЛИ = 90mA 1000hours 0/20
Сопротивление к SolderingHeat



Tmax=260℃, ≤10sec



 2 раза 0/20
Высокотемпературное хранение Животики = 100℃ 1000hours 0/20

Низкая температура

хранение

 Животики = -40℃ 1000hours 0/20



Высокотемпературный свет



 Ta=85℃, IF=90mA, 1000hours 0/20

Упаковка:

6V 4014 небольшое SMD привело обломок растут светлый белый свет

Предосторежения:

Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на

Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.

Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает

Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование

6V 4014 небольшое SMD привело обломок растут светлый белый свет

Регуляция мер предосторожности:
Отрегулируйте составляющая вдоль бортовая поверхность путем использование пинцета или соотвествующих инструментов
Сразу не касайтесь или не отрегулируйтесь поверхности объектива силикона. Она может повредить внутренние сети
Не штабелируйте совместно собранное PCBs содержа СИД. Удар может поцарапать объектив силикона или повредить внутренние сети



6V 4014 небольшое SMD привело обломок растут светлый белый свет6V 4014 небольшое SMD привело обломок растут светлый белый свет6V 4014 небольшое SMD привело обломок растут светлый белый свет6V 4014 небольшое SMD привело обломок растут светлый белый свет



Характеристики продукта:



Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-

Высокая яркость, низко- перевод высокого цвета амортизации

Минимальные 70,80,90 95 вариантов CRI

Сильная заварка и хороший свет нежитей стабильности

Серия продукта и логотип компании на фронте

Аттестация CE ROHS LM80



Производственный процесс:



6V 4014 небольшое SMD привело обломок растут светлый белый свет
