Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака
Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака
Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака
Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака
Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака
Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака
Спецификации
Номер модели :
2835
Место происхождения :
СУЧЖОУ
Количество минимального заказа :
4000PCS
Условия оплаты :
Западное соединение, MoneyGram, T/T
Способность поставки :
800KK В МЕСЯЦ
Срок поставки :
7-10 дней
Упаковывая детали :
4000PCS /ROLL
Имя :
Цвет СИД 2835 SMD зеленый
напряжение тока nput (v) :
18V
Сила :
30MA
Применение :
логотип, знак, коробки света, свет выставки
Светящий поток (lm) :
29lm-32lm
(nm) :
445-455nm
Гарантия (год) :
2 лет
Рабочее временя (часы) :
20000
Рабочая температура (℃) :
-40-85
Угол наблюдения (°): :
120
Описание

Введение применения:



Светящий характер светящая метка сделанная из раковины, панели и коробочного щитка характера со светоизлучающим диодом (СИД) как источник света. Светящие характеры имеют характеристики богатых цветов и персонализации [1], которая делает логотип больше humanized и играет важная роль в публикуемости для предприятий, магазинов и выставок. Общеупотребительные слова включают 3D печатая светящие слова, мини слова, алюминиевые слова края, слова смолы, слова нержавеющей стали, слова волдыря, гальванизируя слова, пефорированные шарики лампы подвергли действию, акриловые слова, слова краски утюга, кристаллические слова, etc.



Высоковольтное smd 18v 30ma привело пинк rgb обломока красный зеленый голубой для света знака света выставки



Быстрые детали:




Ввод напряжения (v): 18-20V
Гарантия (год): 2-летний
Тип: Smd привело обломок 2835
Освещать обслуживание решений: Освещение и дизайн сетей
Светящая эффективность (lm/w): 29-32lm
Продолжительность жизни (часы): 50000
Рабочее временя (часы): 20000
Материал обломока: INGAN
Испускать цвет: Красная зеленая синь
Сила: 0.2W
Угол наблюдения (°): 120 градусов
Индекс перевода цвета (Ра): 80
Пакуя сумка: 220*240nm
Место происхождения: Сучжоу, Цзянсу
Применение: Выставка, света знака
Тип пакета: Пакет держателя Suface
Пропускной ток: 30MA
Размер: 2.8*3.5*0.65mm
Упаковка: 4000 ПК/крен


Техническая характеристика изделия:

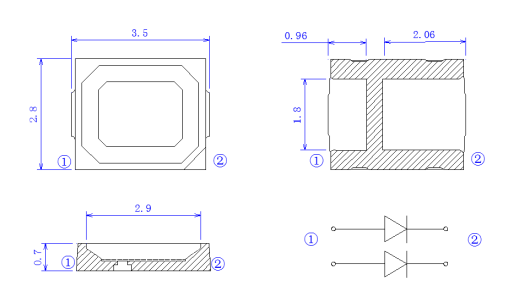

Размер плана:

Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака

Абсолютный максимум оценок:



Деталь Символ Максимум Блок
Диссипация силы PD 1 W
Непрерывный пропускной ток IFmax 60 мамы
Пиковый пропускной ток (1/10 ширин ИМПа ульс круга обязаностей 10ms) IFP 80 мамы
Обратное напряжение VR 5 V
Электростатическая разрядка (HBM) ESD 2000 V
Температурная амплитуда рабочей температуры Topr -40 до +85 ℃
Диапазон температур хранения Tstg -40 до +85 ℃
Температура приведенная yunction Tj 125 ℃



Электрические/оптически характеристики:



Деталь Символ Условие Цвет Минута Тип Макс Блок



Пропускное напряжение



VF



IF=60mA

 R 17,5 18,5 19 V
G 17,5 18,5 19 V
B 17,5 18,5 19 V
Угол наблюдения 2θ1/2 IF=60mA R/G/B - 120 - Deg



Светящая интенсивность



IV

Я

IF=60mA



 R   -   LM
G   -   LM
B   -   LM





Длина волны





 IF=60mA R 615 - 620 nm
G 515 - 520 nm
B 452 - 457,5 nm
Обратное течение Инфракрасн Vr=7V R/G/B 0   1 uA
Термальное сопротивление Rth (j-s) IF=60mA R/G/B   28   ℃/W

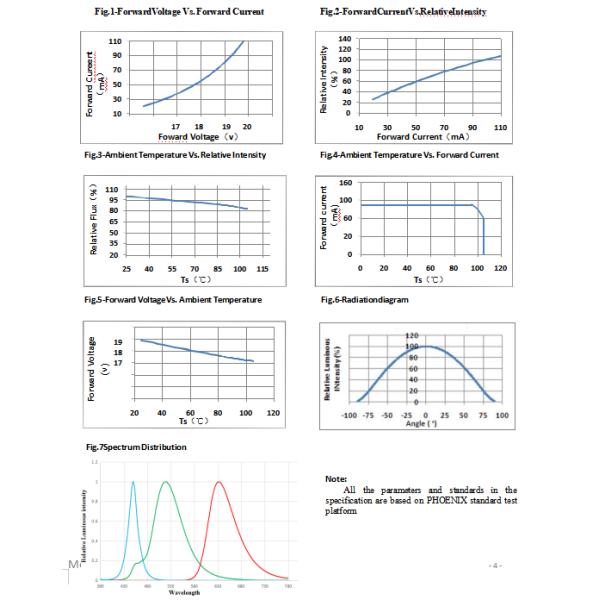

Типичные электрооптические характеристические кривые:

Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака

Детали и условия теста надежности:



Нет. Деталь Условия испытаний

Тест

hr/cycle/time

Образец

Q'ty

 Ac∕Re
1 Жара припоя TEMP: 260℃±5℃; sec 5±1 2 раза 30 ПК 0∕1
2 ※ Теста способности припоя TEMP: 235℃±5℃; sec 3±1 1 время 5 ПК 0∕1
3 Цикл температуры

H: +100℃ 30min.

∫5min.

L: - 40℃ 30min.

 100 циклов 20 ПК 0∕1
4 Термальный удар

H: +100℃ 5min.

∫

L: - 40℃ 5min.

 50 циклов 20 ПК 0∕1
5 Высокотемпературное хранение TEMP: 100℃ 1000 часов 20 ПК 0∕1
6 Хранение низкой температуры TEMP: - 40℃ 1000 часов 20 ПК 0∕1
7 Срок службы DC ЕСЛИ =IFmax 1000 часов 20 ПК 0∕1
8

Высокая температура

Высокая влажность

 85℃∕85%R.H. 1000 часов 20 ПК 0∕1
9 Ударное испытание

100~2000Hz; 98.1m/s2

X, y, направление z

 2 часа 20 ПК 0∕1
10 Падая тест Положенный дальше паллет; высота: 75cm 3 раза 20 ПК 0∕1
Критеря по суждения
Пропускное напряжение VF Макс-рост VF < 1="">
Обратное настоящее инфракрасн Макс-рост Rmax < I="">инфракрасн
Светящая интенсивность IV IV спад < 40="">

※ Паяет критерю по теста способности: охват нет чем 95%

Примечание: Измеренияе будет сделано после того как испытанные образцы будут возвращены в нормальные внешние условия (вообще после 2 часов)

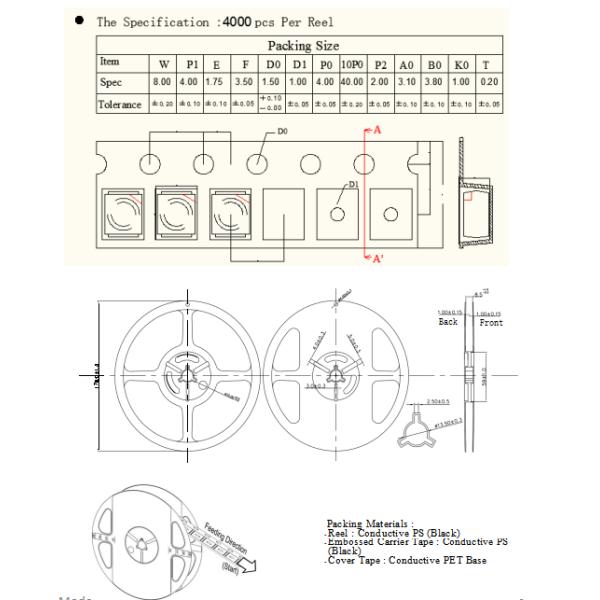

Паковать и грузя инструкция:

Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака

Предосторежения:
Помещенный материал СИД силикон. Поэтому СИД имеет мягкую поверхность на
Верхняя часть пакета. Давление к верхней поверхности будет влиянием к надежности СИД. Меры предосторожности должны быть приняты для избежания сильного давления на помещенной части. Так когда использовать сопло рудоразборки вверх, давление на смоле силикона должно быть свойственно.

Паяя утюг:
Когда рука паяя, температура утюга более менее чем 300℃ на 3 секунды
Припой руки должен быть сделан только одно приурочивает

Инструкции SMT паять Reflow SMT:
Паять Reflow не должен быть сделан больше чем два раза
Паяя, не положите стресс на СИД во время топления
Порекомендованный профиль паять reflow как следование



Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака











Характеристики продукта:



Примите хороший качественный обломок и рамку, противостатическую хорошую амортизацию стабильности ультра низко-

Высокая яркость, низко- перевод высокого цвета амортизации

Минимальные 70,80,90 95 вариантов CRI

Сильная заварка и хороший свет нежитей стабильности

Серия продукта и логотип компании на фронте

Аттестация CE ROHS LM80

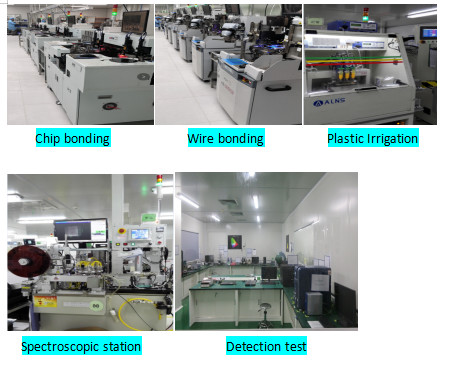

Производственный процесс:



Высоковольтный pcb 18v привел обломок Rgb 455nm для света знака
