Архитектурная система Ecolite уровня 3 высоковольтная батарея BMS для хранения энергии BCU
Архитектурная система Ecolite уровня 3 высоковольтная батарея BMS для хранения энергии BCU
Спецификации
Место происхождения :
Китай
Минимальное количество заказов :
Система 100
Условия оплаты :
L/C, T/T
Способность к поставкам :
2000 единиц в месяц
Время доставки :
1-2 месяца
Подробная информация об упаковке :
Картонный контейнер для поддонов
Диапазон обнаружения одной клетки :
0-5000mV; превышение диапазона -0,5 ~ 6V может вызвать повреждение AFE
Точность получения напряжения :
± 5 мВ
Точность обнаружения температуры ±2°C :
±2°С
Уровень защиты :
IP43, не водонепроницаемый
Сбалансированное количество открытых маршрутов :
Каждые 8 каналов могут активировать 1 канальный эквалайз.
Функция баланса :
Поддержка, пассивное балансирование
Рабочая температура :
-40°C~85°C
Описание

Высокофункциональная архитектурная система уровня 3 Система управления аккумуляторами высокого напряжения для хранения энергии BCU

Диаграмма энергохранилища уровня 3 Архитектурной системы:
Архитектура батарейной системы уровня 3: Управление первого уровня: BAU централизованно управляет различными кластерами батарей в батарейном массиве и взаимодействует с внешними PCS, UPS, EMS, кондиционером,жидкостное охлаждение, противопожарной защиты и т.д.;
Вторичное управление: BCU1~BCUM Управление каждым кластером батарей, сбор информации о кластере батарей, управление высоким напряжением и загрузка информации кластера в BAU;

Управление рабом:BMU1~BMUn, отвечающий за сбор напряжения батареи, температуры и другой информации о модуле батареи.

Продукты Конфигурация функций

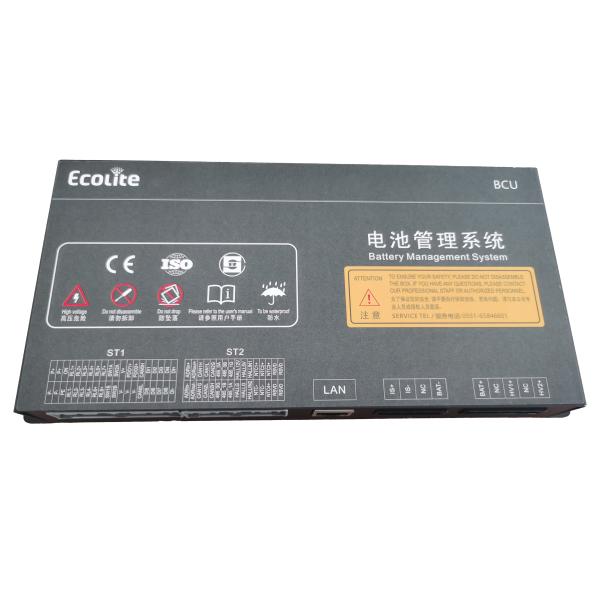

БКУ Параметр Минимальное значение Типичное значение Максимальная единица стоимости Описание
Архитектурная система Ecolite уровня 3 высоковольтная батарея BMS для хранения энергии BCU Вводная мощность 9 24 32 v
Рабочий ток 180 125 130 mA
Номинальная мощность     S3 W
CAN Bus     3 Канал 2-сторонняя изоляция, 1-сторонняя неизоляция
Автобус 485     2 Канал Двусторонняя изоляция
Интерфейс LAN (TCP/P)     1 Канал
Выход высоких границ     8+2 Канал Двусторонняя поддержка выхода PWM
Определение входа переключения     9 Канал Одностороннее глубокое обнаружение.
Выход сухих узлов     2 Канал Номинальная мощность 2А, пассивная
Выявление температуры     4 Канал +2°C°C,-40~125°C, поддерживает NTC-10K,100K
Канал обнаружения общего напряжения     3 Канал 1 канал поддерживает обнаружение основного и отрицательного релейного сцепления
Общий диапазон обнаружения напряжения 12   1500 V Общая погрешность обнаружения давления ≤ 0,3%
Управление номинальным напряжением аккумуляторной батареи   1500   V Раскольцовый сой, выдерживающий напряжение
AC3100+, DC4380+
Поддерживает количество BMU     40 ПКС
Вычислить сумму 6   500 Клетка Используется в
Количество струн аккумулятора         В сочетании с BMU
Выявление тока     2 Канал Поддерживает 1 разделитель,1 зал ((поддерживает 5v,12v),
и может собирать данные одновременно
Диапазон обнаружения тока -1500.   1500 А. Диапазон не требуется
Ошибка обнаружения тока 0 1 1% FSR А. Типичная ошибка 0,5% FSR, максимальная ошибка 1% FSR
Испытания изоляции     15% KΩ 0-200KΩ,ошибка <15KΩ;>200KΩ,ошибка ≤+15%
Автоматическое адресование BCU   поддержка     Тип изоляции, сигнал уровня адресован
Ошибка оценки SOC 0 3% 5%   ≤ 5%
Точность оценки SOH 0 3% 10%
Точность оценок государственных предприятий 0 3% 5%



Продукты Конфигурация функций

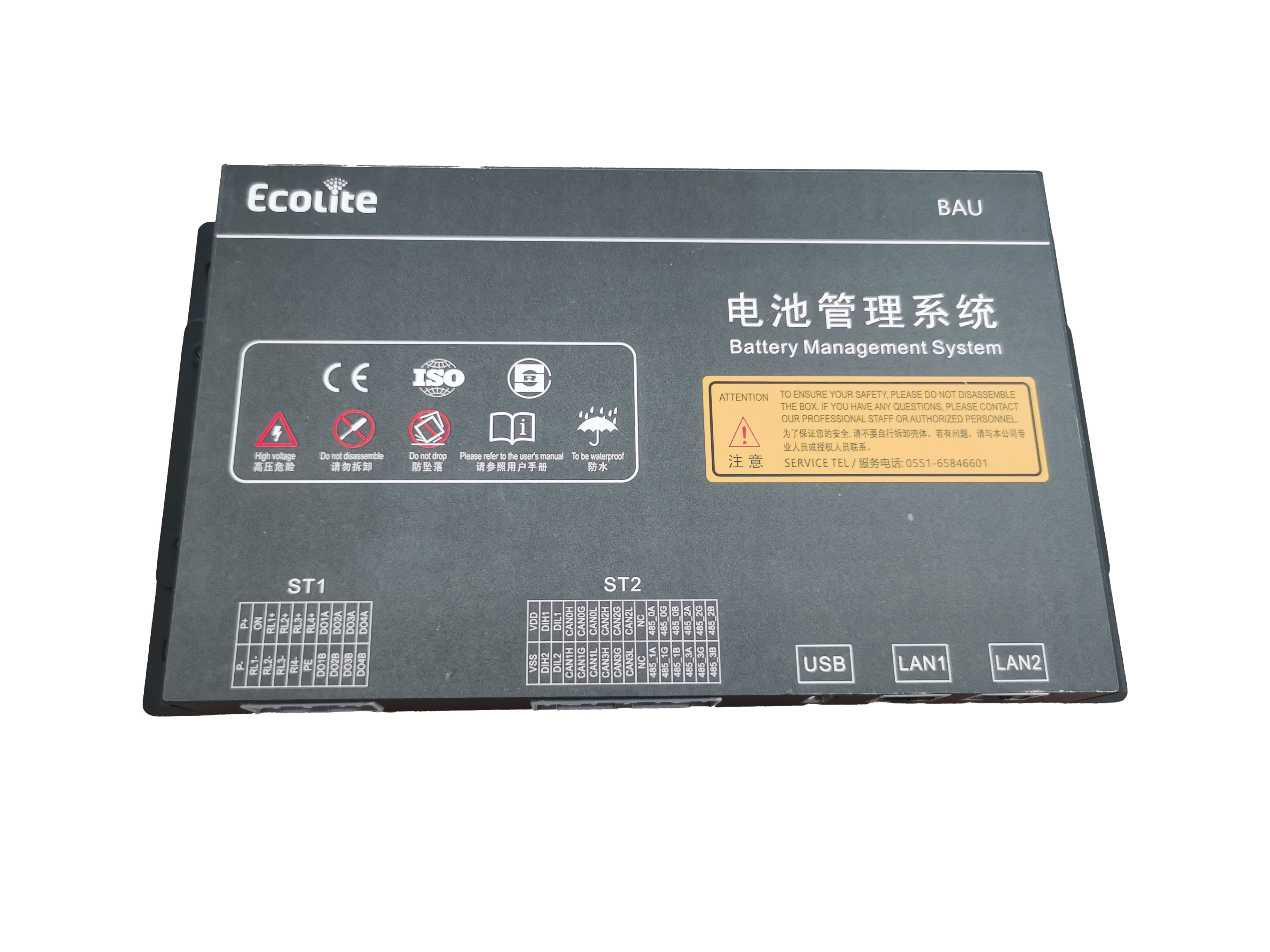

BAU Параметр Минимальное значение Типичное значение Максимальная единица стоимости Описание
Архитектурная система Ecolite уровня 3 высоковольтная батарея BMS для хранения энергии BCU Вводная мощность 9 24 32 v
Рабочий ток 180 200 220 mA
Номинальная мощность     ≤ 5 W
Автобус CAN     4 Канал Коммуникация изоляции
Автобус 485     4 Канал Коммуникация изоляции
Интерфейс USB     1 Канал Используется для внешнего хранения данных, по умолчанию 32/64G
Интерфейс LAN (TCP/IP)     2 Канал
Выход релейного привода (RL)     4 Канал
Выходной объем сухого узла (DO)     4 Канал Номинальный 2A, пассивный сухой узел
Цифровой вход (DlH)     2 Канал Высокоуровневое обнаружение
Цифровой ввод (DlL)     2 Канал Выявление низкого уровня
Ввод мощности цифрового сигнала     1 Канал Силовое питание для обнаружения сигнала изоляции
Поддерживает количество BCU     30 ПКС



Продукты   Конфигурация функций

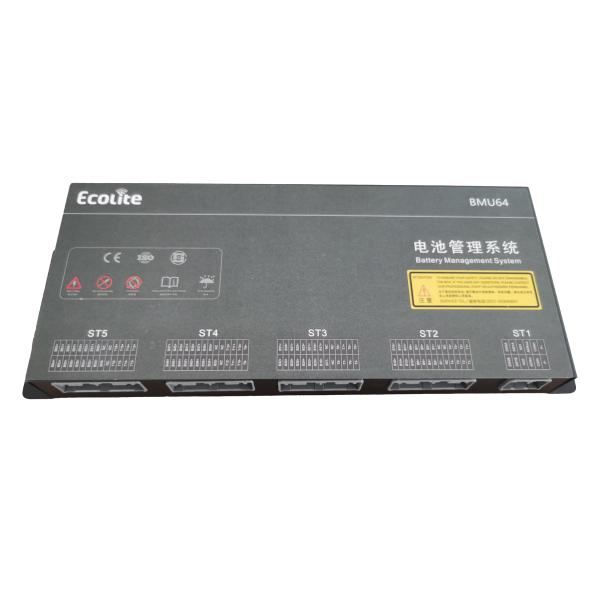

БМУ Параметр BMU16 BMU32 BMU48 BMU64
Архитектурная система Ecolite уровня 3 высоковольтная батарея BMS для хранения энергии BCU Диапазон рабочего напряжения 9 ~ 32 В
Диапазон рабочего напряжения S50mA ((12V) /s25mA ((24V)
Номинальная мощность ≤ 0,6 Вт
Коммуникация CAN 1 канал
Количество струн для получения напряжения 16 32 48 64
Точка обнаружения температуры 4 8 12 16
Диапазон обнаружения одной клетки 0-5000mV; превышение диапазона -0,5 ~ 6V может вызвать повреждение AFE
Точность получения напряжения ± 5 мВ
Точность обнаружения температуры ±2°C ±2°C
Балансовая функция Поддержка, пассивное балансирование
Сбалансированное количество открытых маршрутов Каждые восемь каналов могут активировать одно канальное выравнивание.
Ввод мощности цифрового сигнала Макс120mA,эффективное значение 30-50mA
Автоматическое распределение адресов Поддержка
Выпуск Двусторонний сухой контакт, номинальный 2A, пассивный выход
Аналоговое обнаружение входа Двустороннее (высокое обнаружение края)
Загрузчик Поддержка записи и записи шины CAN
Коммуникация CAN 1 канал
Противообратное соединение питания Поддержка
Предотвращение перенапряжения Поддержка
Сопротивление напряжению Напряжение AC3100+, DC4380+
Рабочая температура -40°C~85°C
Температура хранения -40°C~125°C
Уровень защиты IP43, не водонепроницаемый
Диапазон влажности < 95%, без конденсации
Шок ≤ 5500 м
Автоматическое распределение адресов При 10-25 Гц амплитуда составляет 1,2 мм: при 26-500 Гц максимум 30 м/с
Бросьте. 1.5m, 5 раз в горизонтальном и вертикальном направлениях, никаких повреждений PCBA, никаких изменений в производительности
