Корабль 7.5T газового масла LPG морской ворот вьюрка шланга 5 дюймов с сертификатом ABS RMRS DNV CCS

Вороты шланга использованы для нагнетать воду от морских платформ, куда набор насоса погружающийся положен под водой воротом и морская вода транспортирована к платформе через шланг насосом погружающийся. Положение насоса может быть отрегулировано воротом в любое время без останавливать при работе. Электрический ворот ответственен за подниматься и понижать набора и шланга насоса погружающийся, вьюрок трубки насоса обмотает вверх и сохранит поднятый шланг когда электрический ворот будет поднят, и вьюрок трубки насоса выпустит шланг одновременно когда электрический ворот будет выпущен.
Ворот шланга управляется электрическим двигателем, и своя механическая часть состоит из электрического поднимая ворота, редуктора ворота трубки насоса и открытой шестерни, прибора вьюрка трубки насоса, электрического кольца выскальзывания, кольца выскальзывания воды, направляя ролика, основания рамки стены и так далее.

1. Детали оборудования: Скид установил систему вьюрка шланга для поставлять морскую воду к оффшорному Джек вверх по буровой установке через компактные гибкий рукав/проводник раскрытые от модернизированной наматывая системы. Эта система обеспечивает эффективный путь хранить, понижать и восстанавливать шланг со стандартным электрическим прикрепленным насосом погружающийся. Насос прикреплен в питаясь конец проводника/шланга, и понижен в воду вьюрком доставки и повернул дальше с электрической силой снаряжения. Электрические тросовые проводки вместе со шлангом. Наматывая система следует легко эксплуатирова одним работником и должна быть соответствующая для устанавливать на стороне палубы снаряжения главной или существующий входа башни сырой воды для легких установки и обслуживания. Система оптимизирует пользу ограниченного космоса из-за своего небольшого следа ноги, и уменьшает вес, без компрометируя безопасности и эффективности. Это магазины вьюрка системы одиночного вьюрка т.е. поливает из шланга, электрический кабель и веревочка провода безопасности исключая потребность синхронизировать множественные вьюрки.

2. Шланг: Дизайн будет соответствующий для деятельности во время условия сильного ветера в Индийском океане. Оборудование будет соответствующее для пользы со шлангами частично намотало на барабанчике и части шлангов с вьюрка и в воде. Средний срок службы шлангов будет 3 лет или более длиной.

3. Рамка: Барабанчик вьюрка шланга установлен на сверхмощном, крепком типе месторождения нефти скида соответствующем для морской окружающей среды которую можно сварить/скрепить болтами к главной палубе сразу. Рамка конструированная для того чтобы поддержать всю длину шланга вполне морской воды, электрического насоса погружающийся с мотором, кабеля multi проводника меди стренги 2 электрического заплетенного и обшитого размера 3 c x 35 кв mm etc. все подшипники должна быть обеспечена с пунктами смазки. Скид, рамка, фланцы и барабанчик будут тяжелой стали датчика способной на выдерживать морскую окружающую среду. Рамка включает подъемные скобы.

4. Барабанчик: Барабанчик конструированный с оптимальным диаметром для того чтобы уменьшить след ноги без компрометировать функциональность или прочность рамки. Она поддерживает шланг и держит ее в напряжении. Барабанчик сам построен стандартной стали углерода. Он приспосабливает служить фланцем соединение дальше соединенное с шарнирным соединением в конце. Механическое запирающее устройство должно быть обеспечены, что заперло вьюрок на раскрытии. Поезд привода конструированный для того чтобы обеспечить достаточный вращающий момент для того чтобы поддержать насос, шланг с полным воды и аксессуары.

5. Шарнирное соединение выхода: Шарнирное соединение (роторное соединение) позволяет вьюрку вращать свободно, пока подключенный с источником соленой воды через систему шланга.

6. Картина: краска 3 пальто соответствующая для морской и оффшорной окружающей среды согласно стандартам месторождения нефти в моде.

7. Пульт управления: Коробка нержавеющей стали для насоса морской воды установила переключателя 125 лошадиных сил включено-выключено с собранием штепсельной вилки которые просто соединяют и отключают силу к насосу перед поднимать или понижать вьюрок. Также пульт управления для деятельности вьюрка подъема согласно оценкам мотора.

8. Утверждение оборудования: Сертификат оценки дизайна агенством ABS/BV/DNV/Llyods/IACS относительно пригодности для установки на сосуд класса ABS.

2. Спецификации системы:

Поставщик для того чтобы обеспечить оборудование в рассмотрении следовать факторов. Ответственность дизайна лежит с поставщиком.

Мотор насоса: Насос погружающийся мотора 125 лошадиных сил, 400 расходов потока M3/hr, голова 60 mts с 8 дюймами 1 разрядка d будет соединен с вьюрком шланга. Поставка набора Насос-мотора воды не включена в этом объеме. ONGC обеспечит эти же.

Соединитель: Соединитель переходника нержавеющей стали для соединяясь шланга для того чтобы нагнести разрядку 8" фланец удостоверения личности соотвествующий 8" ID быть обеспеченным поставщиком.

Длина шланга: 140 # 150 ft

Зона полного креста подачи воды секционная # 25 кв минимумов дюйма.

Оценка давления шланга: Быть соответствующая для расхода потока & давления в сказанных условиях труда.

Кабель безопасности: Около 160 длинная высокопрочная веревочка ft кабеля/провода безопасности нержавеющей стали, использовали как линия безопасности, который нужно прикрепиться в насос на одном конце и обеспечивали с глазом на другом конце.

3. Установка & поручать:

1. поставщик делегирует инженер обслуживания s OEM " для наблюдения во время установки.

2. Вся обязанностей демобилизация мобилизации viz инженеров обслуживания к/от Мумбай и назад, местной перевозки, полегания, всходя на борт на Мумбай etc будет принесена поставщиком.

3. поручать на месте будет аттестован OIM/инженерами на снаряжении.

4. инженер обслуживания OEM передавает тренировку основной деятельности & обслуживания к работая экипажу на снаряжении во время поручать.

4. Минимальные рабочие запасные части, который нужно поставить с системой вьюрка шланга.

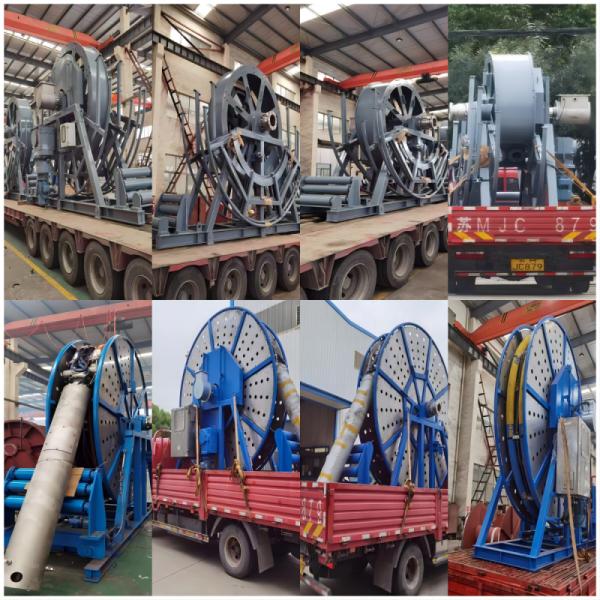

Изображения и доставка

RAQ

Q 1: Какие виды условий оплаты можете вы признавать?
Мы имеем много методов оплаты для того чтобы соотвествовать различному запросу клиента, как T/T, западное соединение, L/C, обеспечение торговлей Али, PayPal. Если ваш банк имеет другие решения, то мы можем поговорить позже, оно нет проблемы для нашего дела.

Q 2: Какие торговые термины можете вы признавать?
Мы нормально торгуем с нашими клиентами в экс- работах, ОБМАНЫВАЕМ, CFR и CIF. Порты доставки могут быть Qingdao, Шанхаем, Тяньцзинем, Нинбо, Гуанчжоу.

Q 3: Как о времени выполнения?
Срок поставки стандартных кранов с поднимающейся укосиной 7days после оплаты; О customizied поднимаясь оборудованиях, время выполнения будет около 15-30 дней, которое зависит от который тип оборудования вам нужен. Если ваш заказ очень срочн, то мы можем сделать вас благосклонность для встречи вашего срока поставки.

Q 4: Как о транспорте?
Мы предложим вас самый лучший метод пересылки согласно вашим volumn и весу товаров. Мы обычно поставляем оборудования морским путем, который гораздо дешевле чем поездом и самолетом. Он также зависит от решений клиентов. Мы попробуем наше самое лучшее для того чтобы помочь вам.
