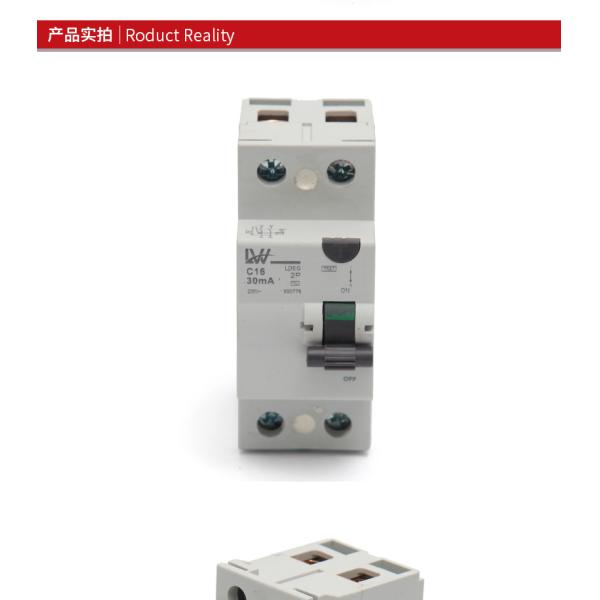

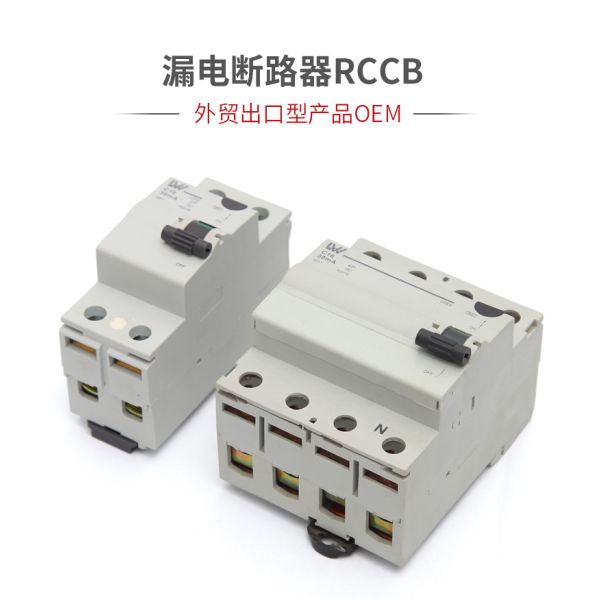

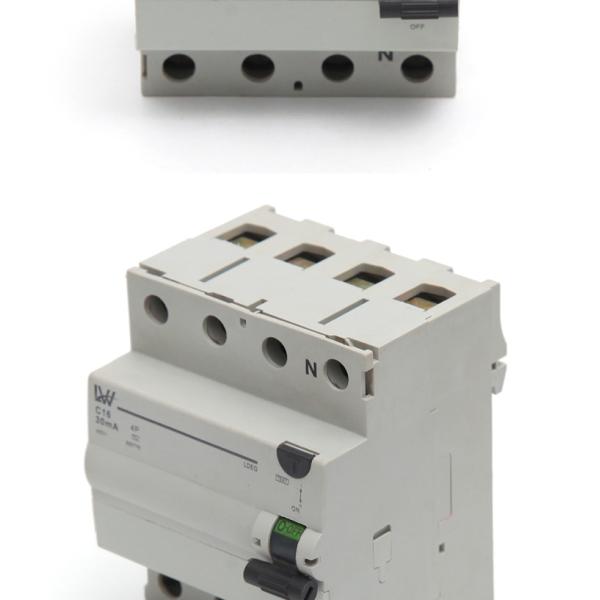

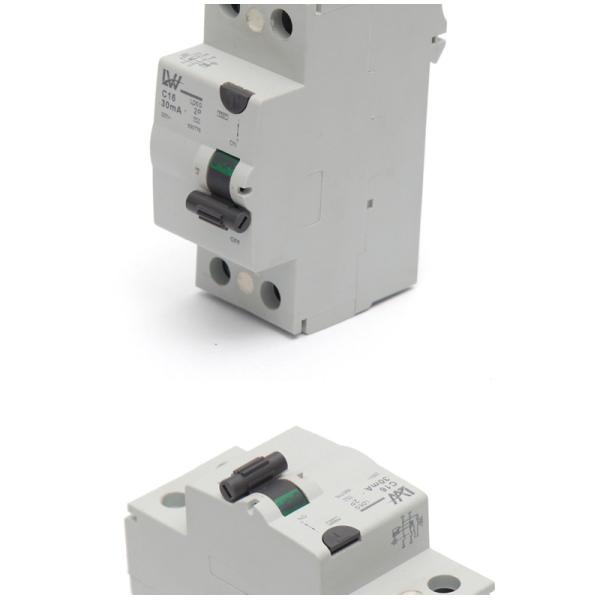

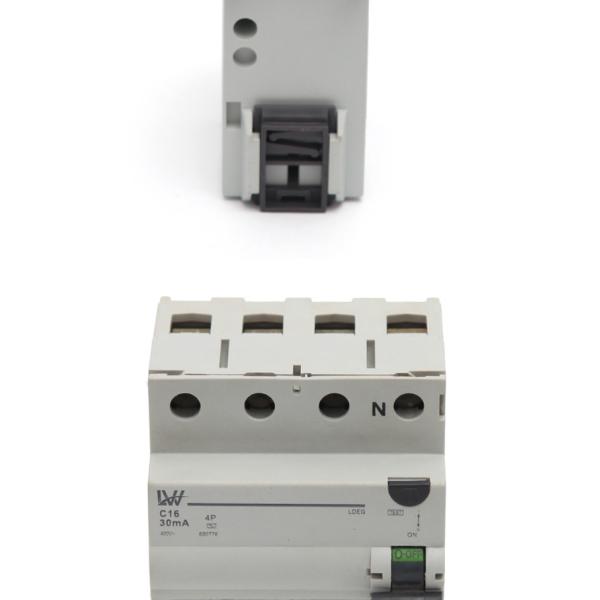

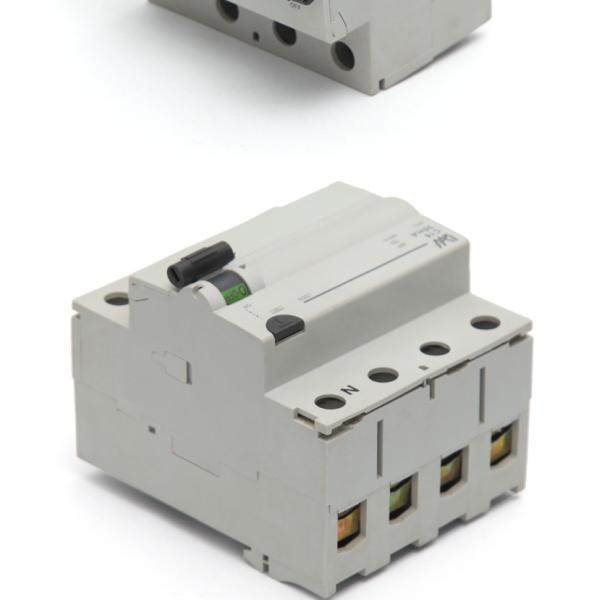

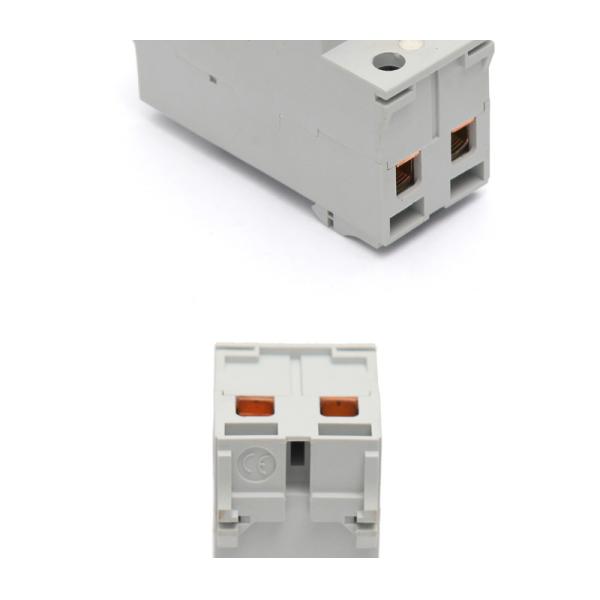

Автомат защити цепи ДКГ РККБ остаточный настоящий для ГЭ предохранения от 63А 30мА 2П 4П утечки земли

ДКГ серия остаточный настоящий автомат защити цепи (без предохранения от перегрузок по току) соответствующий для линия а и с 50/60Хз, напряжение тока 240В (2поле)/415В (4поле), расклассифицированное течение до 63А.Вхэн там человеческий удар электричества или если течение утечки линии превышает предписанное значение, то, оно отрежет силу быстро защитить человеческую безопасность и предотвратить аварию должную к настоящей утечке. Его можно использовать как нечастое перестроение линии в нормальной ситуации. Оно применим к промышленному месту, коммерчески месту, высотному зданию и гражданскому дому.

Оно исполняет с стандартом ИЭК/ЭН61008.1 и участок ГБ16916.1.Эач проводника на автомате защити цепи проходит через трансформатор нул-последовательности настоящий, и вторичная сторона катушки соединяется с электромагнитным опрокидывателем. Под нормальным состоянием, сумма вектора каждого участка настоящий проходить через трансформатор зеросекенсе настоящий нул. Поток трансформатора нул-последовательности настоящего нул. И вторичное напряжение тока выхода нул и автомат защити цепи не вычеркивает, и трансформатор нул-последовательности настоящий произвел бы магнитный поток, и вторичная сторона катушки вывела бы наружу напряжение тока. Как только течение утечки увеличивает для того чтобы управлять напряжением тока выхода на вторичной стороне для того чтобы вырасти к некоторому уровню, электромагнитный отпуск активировал бы для того чтобы управлять механизмом деятельности к поступку для того чтобы сломать контакт который соединяет силу, в конце концов для того чтобы осуществить предохранение от утечки.

Новый Н тип ГЭ ДКГ РККБ

Применение:

1. Для защиты против риска огня должного для того чтобы жить к недостатку земли где ток повреждения недостаточен для того чтобы причинить прибор предохранения от перегрузок по току работать

2. Для защиты против риска удара от косвенного контакта с оборудованием страдая в реальном маштабе времени к недостатку земли.

3. Для защиты против удара в потенциально опасной окружающей среде

4. По мере того как дополнительная защита против удара от сразу касаться частям в реальном маштабе времени
Примечание: РККБ необходимо использовать по мере того как единственные середины защиты против касающих частей в реальном маштабе времени

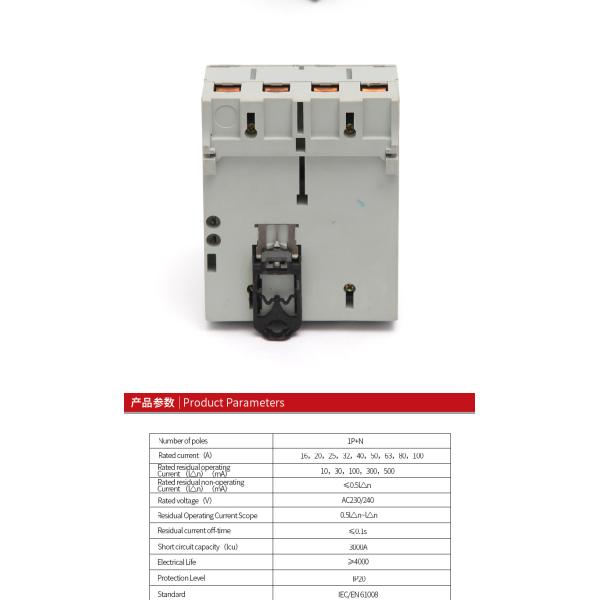

Спецификация:

Напряжение тока деятельности Ратед: 240/415В
Расклассифицированная частота: 50/60Хз
Течение Ратед работая: 16, 20, 25, 32, 40, 50, 63, 80, 100А
Расклассифицированный остаточный рабочий ток: 0,03, 0,1, 0.03А
Чувствительность: Тип АК
