Спецификации
Номер модели :
Реси9
Место происхождения :
Китай
Количество минимального заказа :
12пкс/1доз.
Термины компенсации :
T / T, Western Union
Способность поставкы :
100.000 ПК / месяц
Срок поставки :
2~15days
Упаковывая детали :
стандарт в коробке коробки
модель :
Реси9
Поляки :
1,2,3,4, 1П+Н
Вольт :
220~240ВАК, 380~400ВАК
HZ :
50~60Hz
Фаза :
1/3
стандарт :
ЭН/ИЭК61009
Разрывная мощность :
Икс=Икн=6000А
Кривая термального отключения :
C, D
Материал случая :
Нейлон 66 ресилабле
связывать проволокой :
терминальный блок, трубопровод етк. ИП20Б шинопровода
предохранение от удара током :
ТИП II
Механический ресурс :
20 000
Электрическая жизнь :
10.000
Описание

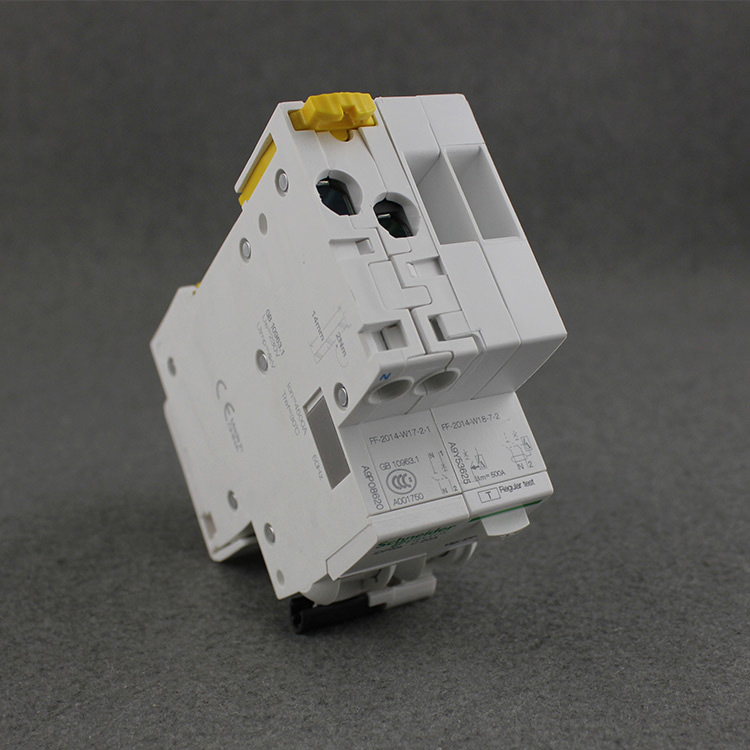

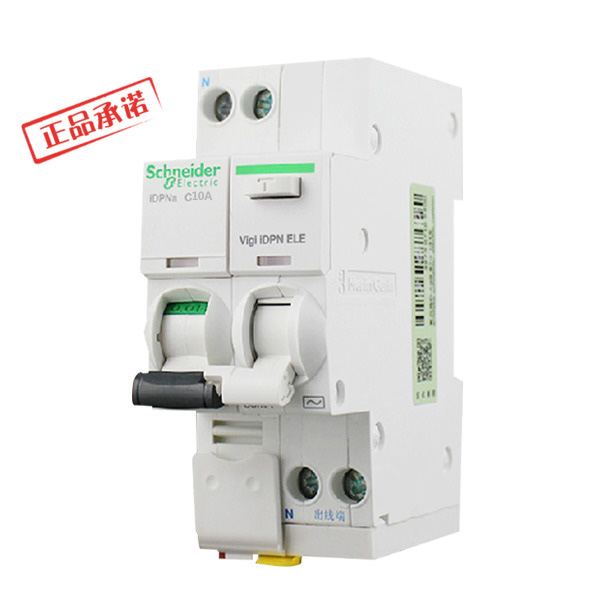

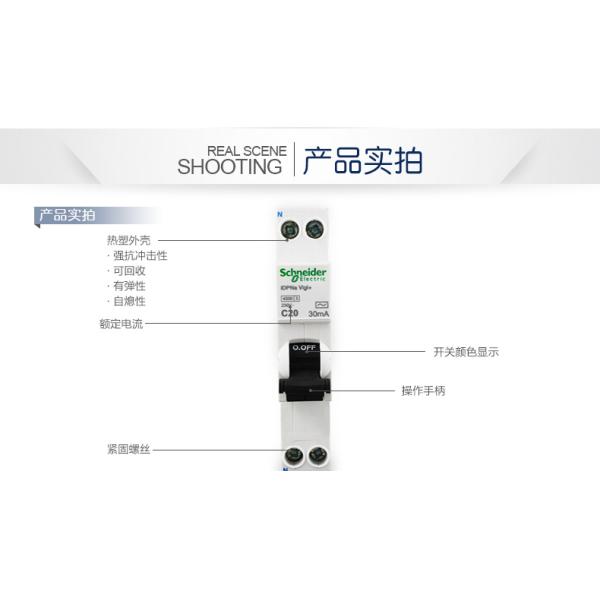

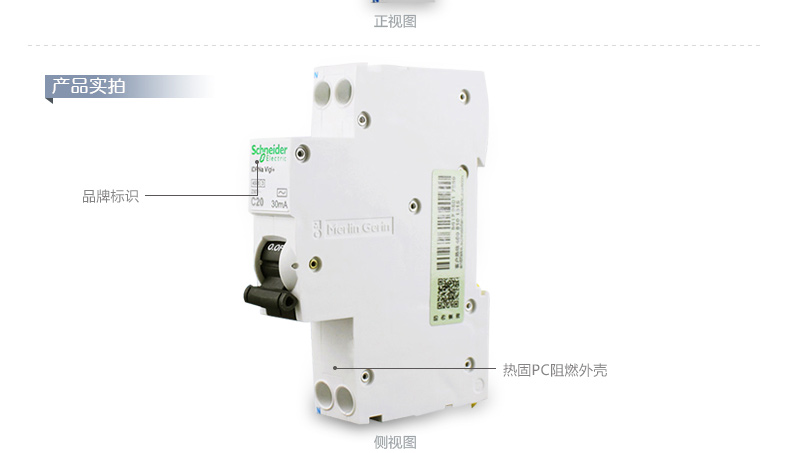

iDPNa, автомат защити цепи домочадца серии iDPNN



Автомат защити цепи Schneider электрический первый миниатюрный для розничных каналов

Оригинал Schneider электрический сделанный в Китае



характеристика

  • Настоящая оценка: 6, 10, 16, 20, 25, 32 a

  • Расклассифицированное напряжение тока: AC 230 V

  • Разрывная мощность: согласно IEC 61009, GB 16917, на AC 230 v
    > iDPNa vigi+: kA 4,5
    > iDPNN vigi+: kA 6

  • Оставаясь рабочий ток: 30 мам, класс AC, ELE

  • Задействуя характеристики: Тип c, мгновенный ряд отключения (5~10) внутри

  • Механическая жизнь: 20 000 раз

  • окрестности
    > температура окружающей среды: -25°C к +55°C
    > температура окружающей среды хранения: -30°C к +70°C

  • проводка
    > верхушка: 16 mm2 и ниже
    > нижний конец: 10 mm2 и ниже
    > может осуществить связывать проволокой метод вверх, вниз или вниз

  • Стандарты и аттестации исполняют с IEC 61009-1/GB 16917 и получают аттестацию CCC

  • Период гарантии: 18 месяцев



Преимущество

Выдающий, ведущий в отрасли

  • ширина 18mm, которая может значительно сохранить космос и цену коробки распределения

  • iDPNa vigi+/iDPNN vigi+ может гибко принять связывая проволокой метод вверх, вниз, и вниз отвечать особенные потребностямы клиентов.

  • iDPNa vigi+/iDPNN vigi+ сильно интегрировано с автоматом защити цепи и остаточным настоящим модулем предохранения от действия для легких выбора и установки



применение

Широко использованный в терминальных системах распределения для жилых, коммерчески и промышленных зданий



главная информация

Применение автомата защити цепи

Предохранение от распределения

Серия продукта

Acti 9

тип продукта

Остаточный настоящий автомат защити цепи предохранения от действия

название продукта

IDPN Vigi+

Имя продукта короткое

IDPNa Vigi+

Количество поляков

1P + n

Нейтральное положение

Левая сторона

Количество поляков защиты

1

Расклассифицированные настоящие [внутри]

16 a на °C 30

Тип сети

AC

Кривая отключения

C

Остаточная токовая чувствительность [IΔn]

30 мам

Селективность остаточного настоящего предохранения от действия

Мгновенный тип

Уровень предохранения от утечки настоящий

Класс AC

Разрывная мощность

4500 Icn исполняют с IEC 61009-1

Функция изоляции

Применимый

Дополнительная информация

Положение системы распределения

Идущий дальше по потоку выход распределения

Частота сети

50 Hz

Напряжение тока деятельности Rated [Ue]

AC 230 v 50 Hz

Тип блока отключения

Термальное магнитное

Магнитный предел отключения

5… 10 x внутри

Остаточная настоящая технология функции действия

Функция действия связана с напряжением тока электропитания

Остаточная ломая и делая емкость

4500 a исполняют с IEC 61009-1

Расклассифицированное напряжение тока изоляции [Ui]

400 v в соответствии с IEC 61009-1

Расклассифицированный импульс выдерживает напряжение тока [Uimp]

4 kV в соответствии с IEC 61009-1

Индикация положения контакта

Имейте

Тип контроля

ручка

Местная индикация сигнала

Включено-выключено индикация

Метод установки

Установка рельса DIN

Совместимость шинопровода

Проводка: Совместимый

Ширина (многократная цепь 9mm)

2

высота

96,1 mm

ширина

18 mm

глубина

65,8 mm

вес продукта

136 kg

Механическая жизнь

20000 раз

Электрическая жизнь

10 000 раз

Связывать проволокой способность

Терминал тоннеля (верхняя проводка) - <= 16 mm2 - твердотянутый провод одиночной нити без терминала извива
Терминал тоннеля (более низкая проводка) - <= 10 mm2 - твердотянутый провод одиночной нити без терминала извива

Обнажая длина

Цепь силы: 15 mm для верхней или более низкой проводки

Затягивать вращающий момент

Цепь силы: Проводка 2,5 Nm
Цепь силы: Проводка 2 Nm



окрестности

Стандарты уступчивые

GB 16917,1
IEC 61009-1

аттестованный продукт

CCC

Сопротивление влаги

2

Относительная влажность

95% на °C 55

Рабочая температура

-25… °C 55

Температура окружающей среды хранения

-30… °C 70

Течение ИДПНа Виги+ привелось в действие автомат защити цепи, остаточный автомат защити цепи к - изогните 1П+Н 230В 16А 4.5кА

Течение ИДПНа Виги+ привелось в действие автомат защити цепи, остаточный автомат защити цепи к - изогните 1П+Н 230В 16А 4.5кА

Течение ИДПНа Виги+ привелось в действие автомат защити цепи, остаточный автомат защити цепи к - изогните 1П+Н 230В 16А 4.5кА

Acti9 iC65N Vigi+ RCBO, кривая c, 32A, 230V, 2P, ELE, 30mA, тип a, ширина 4 mod



главная информация

Применение автомата защити цепи

Предохранение от распределения

Серия продукта

Acti 9

тип продукта

Остаточный настоящий автомат защити цепи предохранения от действия

название продукта

IDPN Acti 9

Имя продукта короткое

IC65N Vigi+

Количество поляков

2P

Количество поляков защиты

2

Расклассифицированные настоящие [внутри]

32 a на °C 30

Тип сети

AC

Кривая отключения

C

Остаточная токовая чувствительность [IΔn]

30 мам

Селективность остаточного настоящего предохранения от действия

Мгновенный тип

Уровень предохранения от утечки настоящий

Класс a

Разрывная мощность

Icn kA 6 в соответствии с EN/IEC 61009-1
Icn kA 6 встречает GB/T 16917,1

Функция изоляции

Применимый

Дополнительная информация

Положение системы распределения

Идущий дальше по потоку выход распределения

Частота сети

50 Hz

Напряжение тока деятельности Rated [Ue]

AC 230 v 50 Hz

Тип блока отключения

Термальное магнитное

Магнитный предел отключения

5… 10 x внутри

Остаточная настоящая технология функции действия

Функция действия связана с напряжением тока электропитания

Настоящий предел

3

Расклассифицированное напряжение тока изоляции [Ui]

500 v

Расклассифицированный импульс выдерживает напряжение тока [Uimp]

4 kV

Индикация положения контакта

Имейте

Тип контроля

ручка

Местная индикация сигнала

Включено-выключено индикация

Метод установки

рельс DIN 35 mm

Совместимость шинопровода

Проводка: Совместимый

Ширина (многократная цепь 9mm)

4

высота

100,4 mm

ширина

35,4 mm

глубина

72,8 mm

вес продукта

0,265 kg

цвет

белый

Механическая жизнь

20000 раз

Электрическая жизнь

10 000 раз

Связывать проволокой способность

(более низкая проводка) - 1… 25 mm2 - твердотянутый провод одиночной нити
Терминалы M5 (более низкая проводка) - 1… 25 mm2 - твердотянутый провод одиночной нити
(более низкая проводка) - 1… 16 mm2 - связыванная концевая кабельная муфта
M5 терминалы - 1… 16 mm2 - связыванная концевая кабельная муфта
(верхняя проводка) - 1… 35 mm2 - твердотянутый провод одиночной нити
Терминалы M6.5 (верхняя проводка) - 1… 35 mm2 - твердотянутый провод одиночной нити
(верхняя проводка) - 1… 25 mm2 - связыванная концевая кабельная муфта
M6.5 терминалы - 1… 25 mm2 - связыванная концевая кабельная муфта

Обнажая длина

Цепь силы: 14 mm для связывать проволокой соединения
12 mm для связывать проволокой соединения

Затягивать вращающий момент

Проводка на 2,5 Nm
Проводка на 3,5 Nm

окрестности

Стандарты уступчивые

GB/T 16917,1
GB/T 16917,22
EN/IEC 61009-1

аттестованный продукт

CCC

Уровень предохранения от IP

Тело: IP20
Внутри приложения: IP40

Сопротивление влаги

2

Относительная влажность

95% на °C 55

Рабочая температура

-25… °C 60

Температура окружающей среды хранения

-40… °C 80
