TB-15 исправило блок поляка барьера 15A 3 терминальный

Информация о продукте Gerneral

Номер деталя:

TB-1503

Оценка:

600V, 15A, 3 поляка

Размер:

46.5*22.0*17.5mm (L*W*H)

Размер провода:

2,0 mm2/AWG 14

Размер винта:

M3

Размеры [mm]

Деталь нет.

Поляки (p)

Длина (l)

Ширина (w)

Высота (h)

TB-1503

3

46,5 mm

22,0 mm

17,5 mm

TB-1504

4

55,5 mm

TB-1506

6

73,5 mm

TB-1512

12

128,5 mm

TB-2512 исправило блок поляка барьера 25A 12 терминальный

Информация о продукте Gerneral

Номер деталя:

TB-2512

Оценка:

600V, 25A, 3 поляка

Размер:

147.0*28.0*19.0mm (L*W*H)

Размер провода:

6,0 mm2/AWG 10

Размер винта:

M4

Размеры [mm]

Деталь нет.

Поляки (p)

Длина (l)

Ширина (w)

Высота (h)

TB-2503

3

50,5 mm

28,0 mm

19,0 mm

TB-2504

4

61,5 mm

TB-2506

6

82,5 mm

TB-2512

12

147,0 mm

Лист спецификации

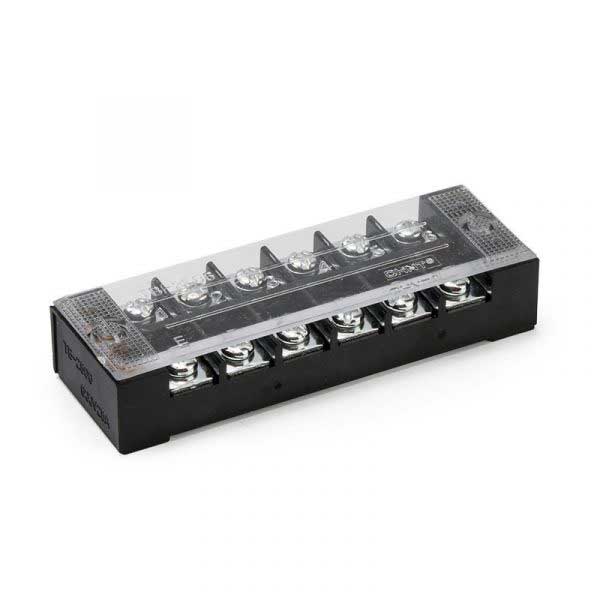

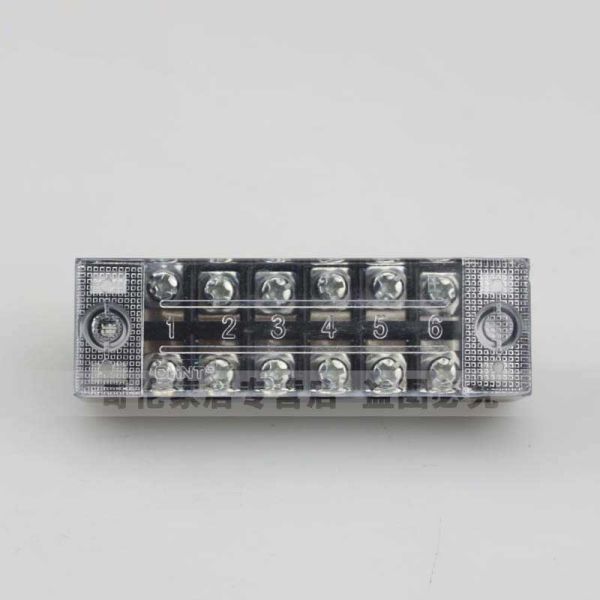

Изображение продукта серии TB

Деталь нет.

TB-1503

TB-1504

TB-1506

TB-1512

TB-2503

TB-2504

TB-2506

TB-2512

Электротехнические условия

Расклассифицированный вольт [v]

600V

Расклассифицированное настоящее [a]

15A

25A

Размер провода [mm2]

2,0 mm2

6,0 mm2

Размер провода [AWG]

AWG 14

AWG 10

Материалы

Материалы изолятора

ПК

Цвет

Черный (белый, голубой, красный, Браун,…)

Ранг задержанная в развитии пламенем

UL94V-2 (UL94V-0)

Рабочая температура [℃]

-40℃+110℃ (Макс: +220℃)

Проводник

Латунный, покрытый никель (медный, полуженный)

Размеры

Защитный чехол приведенный с терминальными блоками бесплатно. Никакой прокладке отметки. (Отлитый в форму напечатанный.)

Полная длина l [mm]

46,5

55,5

73,5

128,5

50,5

61,5

82,5

147,5

REF. Длина L1 [mm]

36,5

45,5

63,5

118,0

40,0

51,0

72,0

136,0

Зазор a [mm]

7,0

8,0

Тангаж b [mm]

9,0

10,5

Ширина w [mm]

22,0

28,0

Высота h [mm]

17,5

19,0

Винт (c) (сталь, покрытый цинк)

M3

M4

Расклассифицированный вращающий момент [N-m]

0,5

1,2

Расклассифицированный вращающий момент [в-lb]

4,4

10,6

Поляки

3

4

6

12

3

4

6

12

Лист спецификации

Изображения продукта серии TB

Деталь нет.

TB-2503L

TB-2504L

TB-2506L

TB-2512L

TB-3503

TB-3504

TB-3506

TB-3512

Электротехнические условия

Расклассифицированный вольт [v]

600V

Расклассифицированное настоящее [a]

25A

35A

Размер провода [mm2]

6,0 mm2

10,0 mm2

Размер провода [AWG]

AWG 10

AWG 8

Материалы

Материалы изолятора

ПК

Цвет

Черный (белый, голубой, красный, Браун,…)

Ранг задержанная в развитии пламенем

UL94V-2 (UL94V-0)

Рабочая температура [℃]

-40℃~+110℃ (Макс: +220℃)

Проводник

Латунный, покрытый никель (медный, полуженный)

Размеры

Защитный чехол приведенный с терминальными блоками бесплатно. Никакой прокладке отметки. (Отлитый в форму напечатанный.)

Полная длина l [mm]

56,0

68,0

92,0

164,0

56,0

68,0

92,0

164,0

REF. Длина L1 [mm]

45,0

57,0

81,0

153,0

45,0

57,0

81,0

153,0

Зазор a [mm]

10,0

Тангаж b [mm]

12,0

Ширина w [mm]

30,0

Высота h [mm]

19,5

Винт (c) (сталь, покрытый цинк)

M4

Расклассифицированный вращающий момент [N-m]

1,2

Расклассифицированный вращающий момент [в-lb]

10,6

Поляки

3

4

6

12

3

4

6

12

Упаковка

50pcs/box, 200pcs/4boxes/N.W.: 19.0kgs /carton
