Особенность
1). Соответствие со спецификациями ISO-6020/2.
2). Самое высокое давление работы ² 160 kgf/cm
3). дизайн 4-штанги, многосторонность. Легкое обслуживание, строгий контроль подвергая механической обработке точности и низкая светская жизнь трением и.
4). Внешние размеры совместимы с продуктами HMI компании Parker внутри в США.
5). Разнообразие типов установки для клиентов, который нужно выбрать.
6). Смогите быть использовано в инженерном оборудовании, как сталь, металлургия, корабли и другое машинное оборудование.
7). Compatibled с цилиндрами масла в упаковщике.

Установка

Символ	Имя	Чертеж	Символ	Имя	Чертеж
SD	Основной		TC	Промежуточный trunnion
FA	Фланец штанги		ЖИВОТИКИ	Главный trunnion
FB	Главный фланец		CA	Clevis
ЛА	Нога		CB	Двойной clevis
LB	Углы конца

Регулировка и испытывать гидравлического цилиндра

Во-первых, уменьшите давление работы внутри цилиндра до вокруг (0.5-1) MPa. После этого, сделайте плунжерный шток выполнить reciprocating движение и раскрыть штепсельную вилку вытыхания для вытыхания.

Метод отверстия следующим образом:

Когда поршень достигает конец своего хода, раскройте штепсельную вилку вытыхания в настоящее время когда давление поднимает, и немедленно закройте ее прежде чем возвращение начинает. Во время процесса вытыхания, вы можете услышать шипящий звук, следовать разрядкой белого и мутьевого пенистого масла. Когда воздух совершенно будет discharged, масло распылило вне будет ясно. Завершенность вытыхания можно судить невооруженным глазом.

Если гидравлический цилиндр оборудован с регулируемым амортизируя прибором, и поршень в движении, то во первых установите клапан дросселя на положение с более низким расходом потока, и после этого постепенно отрегулировать размер порта дросселя до тех пор пока не соотвествованы.

В дополнение к выполнять вышеуказанные задачи регулировки, необходимо проверить для утечки масла в различных герметизируя компонентах и ли болты соединяющих деталей свободны, предотвратить аварии.

Основанный на использовании гидравлического цилиндра, запланируйте регулярные времена осмотра и поддержите показатели осмотра.

1. Регулировка прибора вытыхания:

2. Регулировка амортизируя прибора:

3. Осмотр различных частей гидравлического цилиндра:

4. Регулярный осмотр:

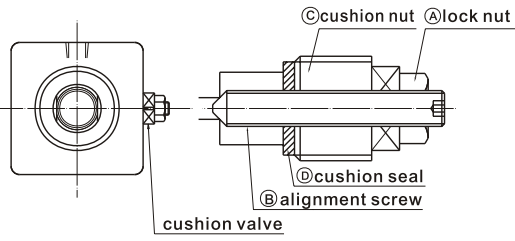

Шаги выравнивания:

подгаечник 1.Turn к счетчику по часовой стрелке с 1/4circle ключем.

наговор 2.Using. ключ для того чтобы отрегулировать винт b thealignment:

1)по часовой стрелке, скорость штанги будет спадом

2)против по часовой стрелке, скорость штанги будет вверх.

3.After выравнивание, наговор пользы. wrerch для того чтобы исправить screwB thealignment, и после этого завинчивает гайку c thecushion для предотвращения возможного

утечка от уплотнения d валика

4.Tighten подгаечник a

Положения порта и валика

Тип SD	Тип ЛА
Standard=A: порт входного сигнала B: Положение валика D: Положение задерживающего клапана

например: форма заказа для положения HCA70-LA-C-100X200-B-B-A

Положение port=B входного сигнала

Положение Cushion=A

Длина валика

	Скважина (mm)	L	l
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• Движение цилиндра с загрузкой над 500mm/sec.,
• Если двигая скорость выше чем 750mm/sec, то внешние уменьшая клапаны скорости должны быть использованы

Применение не только для механических инструментов продукции механических и обрабатывающего оборудования металла, но также можно широко использовать в приводах стали, управления атомной электростанции, лифтов пассажира, etc

Определять необходимый материал пока приказывающ

(1) n: NBR

(2) v: F≤200℃

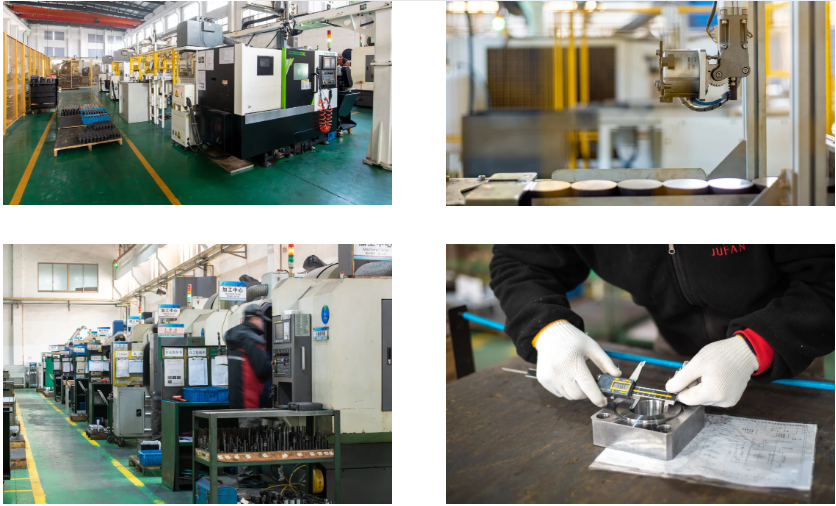

Фабрика:

вопросы и ответы
Q1: Вы изготовитель или торговая компания?
Мы имеем нашу собственную фабрику, поэтому мы можем обеспечить самую лучшую цену также первое обслуживание.


Q2: Вы принимаете изготовление на заказ или нештатные продукты?
Да, мы можем подгонять продукты как требуемые клиенты.


Q3: Что ваше MOQ?
MOQ зависит от наших клиентов. Кроме того, мы приветствуем пробный заказ перед массовым производством.


Q4: Сколько времени ваш срок поставки?
Нормально, срок поставки 7 дней если мы имеем запас. Если мы не имеем запас, то для этого нужны 15-30 рабочих дней. И он также зависит от количества и требований продуктов.


Q5: Что ваши условия оплаты?
T/T. Если вы имеете любые вопросы, то пожалуйста чувствуйте свободный связаться мы.
