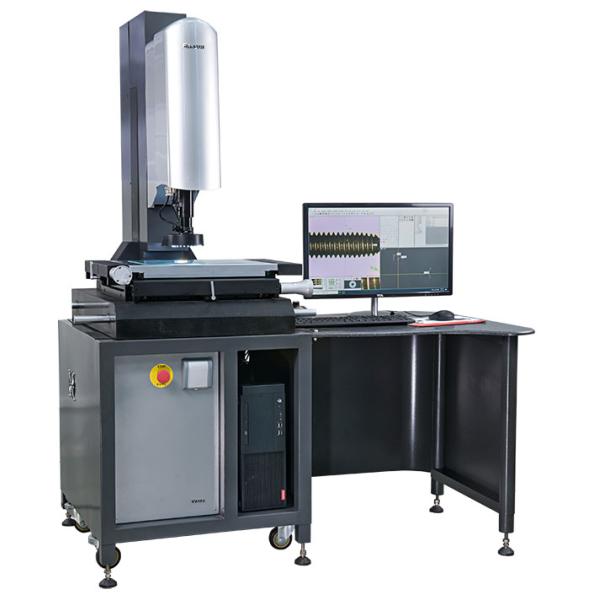

Машины ручного видео зрения EV-3020 измеряя с автоматическим объективом с переменным фокусным расстоянием для осмотра QC

Дисплей продукта

Characterisitics

1. X/оси y/z 3 абсолютного линейного масштаба начато собой, с разрешением до 0,01 микронов

2. Фокус автоматического сигнала короткозамкнутого витка высокой точности автоматический с коаксиальным светлым объективом.

3. Преданный регулятор движения машины зрения измеряя используя передачу локальных сетей, которая эффективна и стабилизирована, может разрешить недостаток неустойчивой передачи USB.

4. Высокий датчик SONY CMOS разрешения для глобальной обработки изображений шторки, делает изображение ясен и без мазать.

5. Поднимающий вверх источник света используя 8 областей разделил осветительную установку независимого регулирования, и светоизлучающий элемент используя СИД низко-амортизации на длинный срок службы.

6. Оборудованный с сильным программным обеспечением измерения для встречи различных видов запросов измерения, результаты измерения могут быть выходом к DXF, слову, Excel, PDF и AutoCAD.

7. Столбец и основание сделаны из структуры гранита ранга высокой точности 00, которая стабилизирована и надежна.

Технические данные

Объектив с переменным фокусным расстоянием короткозамкнутого витка высокой точности F3 автоматический

Оборудовал высокую точность, высокий объектив F3 масштаба кольца разрешения развитый и конструированный Easson для полной обратной связи положения короткозамкнутого витка.

Спасибо высокое разрешение и полная обратная связь закрытой позиции, ошибка повторения изображения множественная причиненная зазором передачи шестерни исключены для того чтобы улучшить повторимость общего измерения.

Более сверх, разрешение масштаба решетки кольца 20 раз выше чем предыдущий объектив с переменным фокусным расстоянием поколения.

Компенсация 21 заказа объемная

Система сетевого управления серии AR которая включенная компенсация 21 заказа объемная, с чтением кодировщика Ультра-высок-скорости линейным и встроенным EAD (дешифратором абсолютной шкалы), оборудовала абсолютную шкалу высокой точности AS-80 для предусмотрения высокой точности и высокого измерения разрешения.

Анализ случая

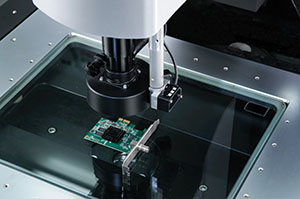

Тонкий осмотр частей точности, как движение дозора

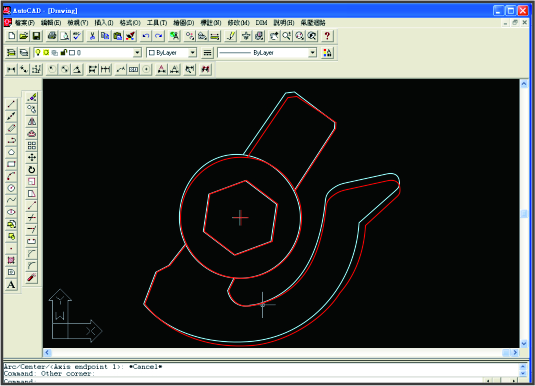

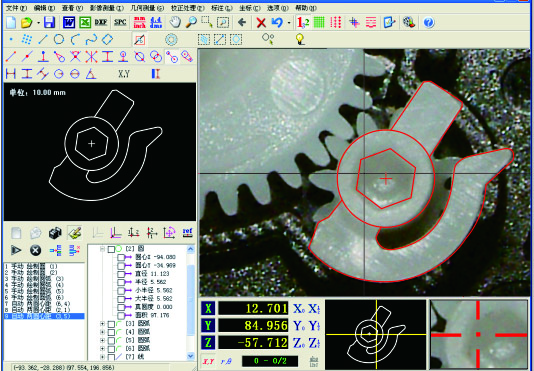

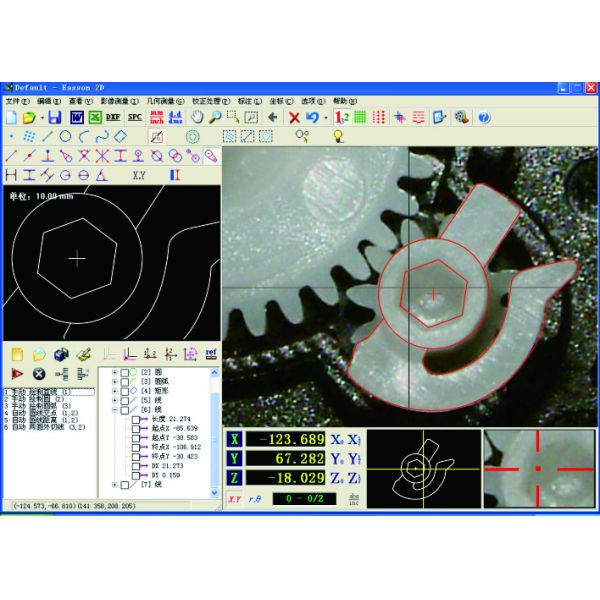

Спасибо объектив с переменным фокусным расстоянием высокой точности автоматические и камера, также сильное 2D программное обеспечение измерения, оно может узнать план изображения легко и правильно.  После измерять части, вы можете экспортировать результаты в файлах AutoCAD, тогда сравниваете с диаграммой оригинального дизайна.

2D / множественное измерение 3D

Машины зрения измеряя могут объединить с зондом касания высокой точности Великобритании Renishaw для измерения как ниже:

1. Измерение высоты: зонд пользы для того чтобы касаться стандартному самолету и много других измеряя самолетов, программе автоматически получит разницу в высоты между измеряя самолетами и стандартным самолетом.

2. Плоское измерение: касание по крайней мере 3 пункта в измеряя самолете, правом щелчка мыши, который нужно закончить, тогда вас может получить наклонение и плоскостность этого самолета.

3. Измерение сферы: используйте зонд равномерно для того чтобы касаться 3 пунктам на более большой части диаметра измеряя сферы, после этого касайтесь верхней части измерять

4. Измерение цилиндра: касание 3 пункта вокруг цилиндра на такое же высоте, тогда касание другие 3 пункта на другой высоте, в конце концов вы можете получить радиус и наклонение цилиндра.

5. Измерение конуса: касание 3 пункта вокруг конуса на такое же высоте, тогда касание другие 3 пункта на другой высоте, в конце концов вы можете получить радиус и наклонение этого конуса.

6. измерение круга: используйте зонд равномерно для того чтобы касаться по крайней мере 3 пунктам на измеряя объекте, правый щелчка мыши для того чтобы закончить, тогда вы можете измерить близкое окружение.
