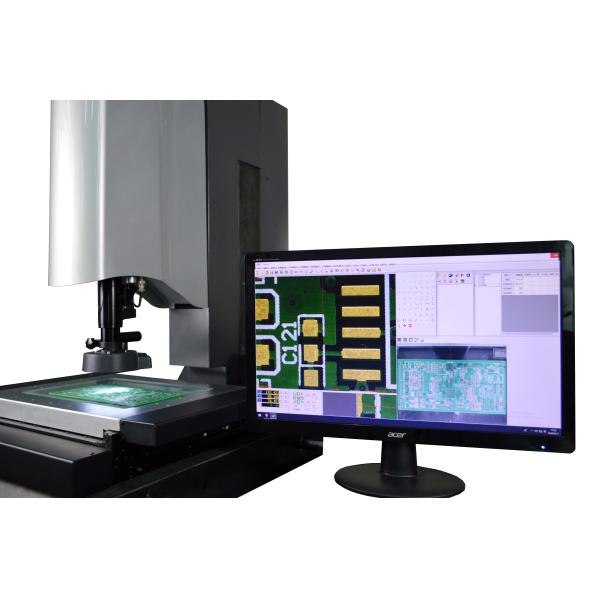

Машина измерения CNC структуры гранита высокой точности видео- с полно- навигацией взгляда

Внедрение продукции

CNC SP автоматическая видео- измеряя машина конструирована для размера серии повторил измерять, ось 3 системы мотора сервопривода AC Easson, узнанные, что индустрией как одна из самой надежной системы, убеждался высокоскоростной и надежный измерять.

Особенности в системе сетевого управления VMM AR 3 следующим образом:

• Особенный процессор (ASP) значительно уменьшить число радиотехнических схем и частей для того чтобы улучшить надежность.
• Одиночная структура монтажной платы значительно уменьшить номер проводки для того чтобы улучшить надежность.
• Система servocontrol AC короткозамкнутого витка высокоскоростной и высокой точности полно, которая может обеспечить располагать точность до 1 μm, уменьшить возможные факторы влияя на повторимость измерения.
• 21 заказ компенсации ошибки высокой точности геометрической стерео пространственной.
• X, y, ось z абсолютного линейного масштаба независимый исследовано и превращено, с разрешением до 0,01 μm.
• Особенный конструированный регулятор движения машины зрения измеряя используя передачу локальных сетей, которая эффективная и надежная система, может разрешить недостаток неустойчивой передачи USB.
• проводник точности 3 осей линейные, управляющее устройство точности и система управления CNC.

Технические данные

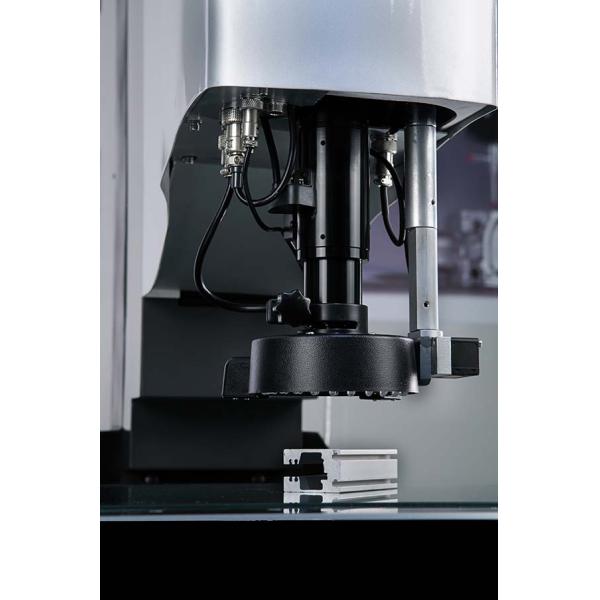

Объектив с переменным фокусным расстоянием короткозамкнутого витка высокой точности F3 автоматический

Особенности:

1. 3 миллиона объектив разрешения пикселов высокий

2. Полно servocontrol короткозамкнутого витка исключает зазор передачи шестерни и значительно улучшает повторимость машины.

3. Примите высокую точность и правителя разрешения кольцевидный скрежеща специально начатый и конструированный нашей компанией для объектива F3 для полной обратной связи положения короткозамкнутого витка.

4. Объектив F3 приходит с коаксиальным источником света разрешить проблему недостаточного освещения для измерения глубокой ямы.

5. Полно обратная связь положения сервопривода короткозамкнутого витка для полностью автоматический фокусировать

Полно- функция навигации взгляда

С полно- камерой USB навигации взгляда, изображение workpiece захвата одного и настроило координату, оператора может быстро пойти к зоне измерения согласно этой полно- функции взгляда.

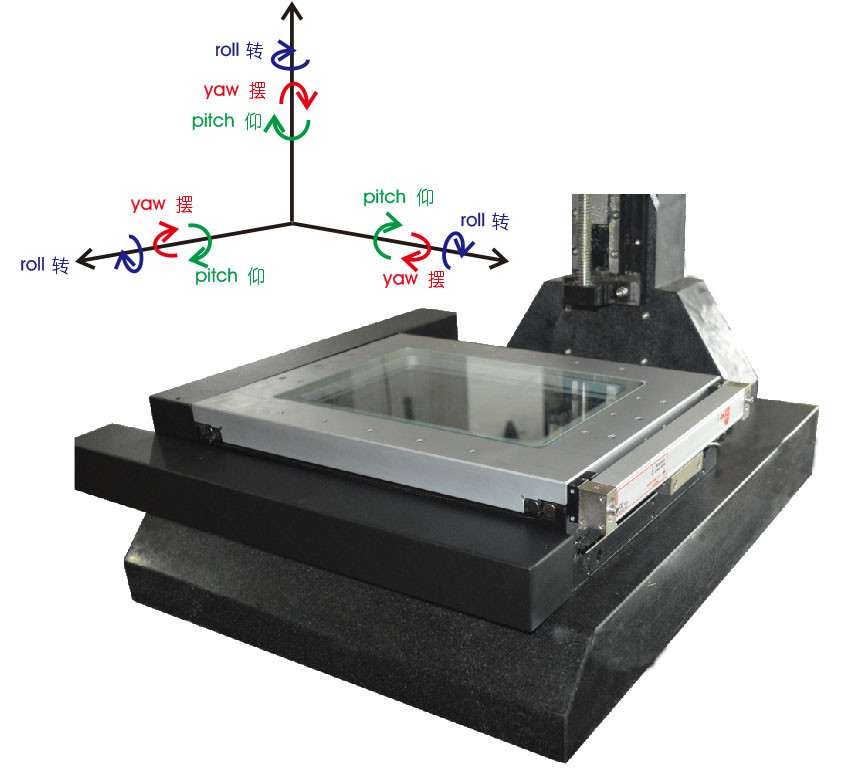

Компенсация 21 заказа объемная

Компенсация ошибки искусственно создать новую первоначальную ошибку для того чтобы возместить первоначальную первоначальную ошибку которая в настоящее время проблема, и пробует сделать равный 2 в размере и противоположность в направлении, достигнуть цели уменьшения ошибок обработки и улучшать обрабатывающ точность.

Машина измерения зрения Easson используемая с системой сетевого управления серии AR которая включенная компенсация 21 заказа объемная, с ультра высокоскоростным линейным чтением кодировщика и встроенные EAD (дешифратор абсолютного кода) позволяют системе последовательного соединения AR использовать нашу абсолютную шкалу высокой точности AS-80, предусматривающ высокую точность и высокое измерение разрешения.

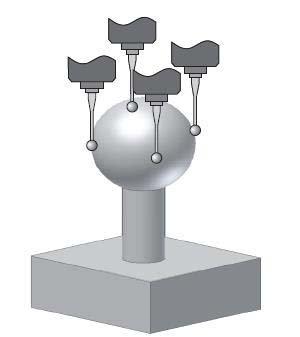

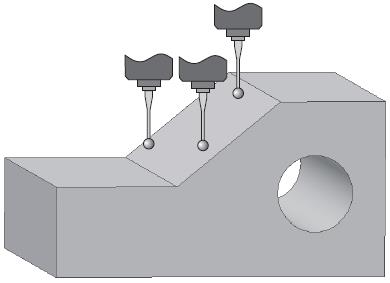

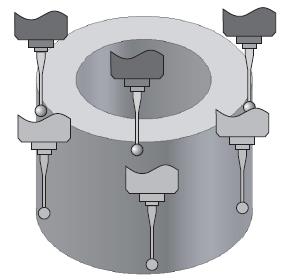

Измерение зонда

Машины зрения измеряя могут объединить с зондом касания высокой точности Великобритании Renishaw для измерения как ниже:

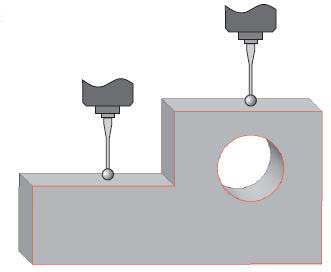

1. Измерение высоты: зонд пользы для того чтобы касаться стандартному самолету и много других измеряя самолетов, программе автоматически получит разницу в высоты между измеряя самолетами и стандартным самолетом.
