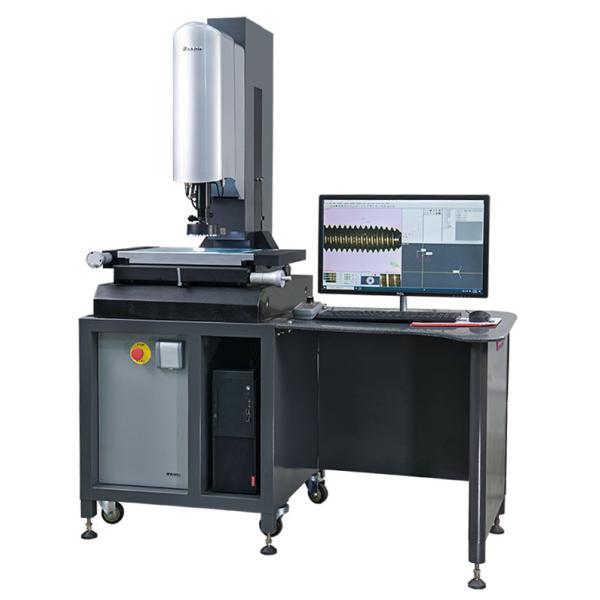

Ручная оптически измеряя машина EV2515 с автоматическим объективом с переменным фокусным расстоянием для осмотра

Внедрение продукции

Машины зрения измеряя точное и эффективное машинное оборудование, оптика и электроника измеряя аппаратуры длины интегрируя.

Оно широко использовано в измерении габаритной точности различного машинного оборудования, аппаратур, метрологии.  Применения в лабораториях, электронике, оборудовании и пластмассах, штемпелевать металла, досках PCB, LCD, прессформах, частях мобильного телефона, etc., главным образом через 2D измерение, но также как визуальная измерительная система 3D достигнуть измерения, осмотра, тарировки, и дизайна обратного проектирования и других целей.

Технические данные

Characterisitics

1. X/оси y/z 3 абсолютного линейного масштаба начато собой, с разрешением до 0,01 микронов

2. Объектив с переменным фокусным расстоянием короткозамкнутого витка высокой точности F3 автоматический.

3. Преданный регулятор движения машины зрения измеряя используя передачу локальных сетей, которая эффективна и стабилизирована, может разрешить недостаток неустойчивой передачи USB.

4. Столбец и основание сделаны из структуры гранита ранга высокой точности 00, которая стабилизирована и надежна.

5. датчик SONY CMOS Высоко-разрешения для глобальной обработки изображений шторки, делает изображение ясен и без мазать.

6. Поднимающий вверх источник света используя 8 областей разделил осветительную установку независимого регулирования, и светоизлучающий элемент используя СИД низко-амортизации на длинный срок службы.

7. Независимо начатое многофункциональное программное обеспечение измерения, результаты измерения может быть выходом к DXF, слову, Excel, PDF и другим форматам.

Объектив с переменным фокусным расстоянием короткозамкнутого витка высокой точности F3 автоматический

С масштабом высокоточных, высоко-разрешения кольца начатым и конструированным Easson для F3 объектива, полная обратная связь положения короткозамкнутого витка.

Спасибо высоко-разрешение и полно-закрытая обратная связь положения, ошибка повторения изображения множественная причиненная зазором передачи шестерни исключены для того чтобы улучшить повторимость общего измерения.

К тому же, разрешение масштаба решетки кольца 20 раз выше чем это из предыдущего объектива с переменным фокусным расстоянием поколения.

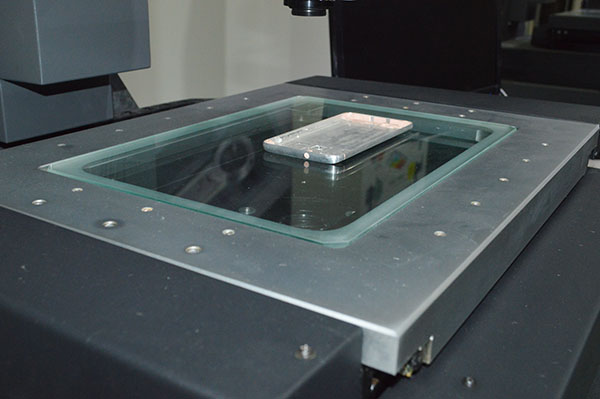

Worktable машины

Wroktable используя хромий жемчуга гальванизируют, славный взгляд и больше более длинной жизни, основание машины сделана структуры гранита ранга высокой точности 00, которая стабилизирована и надежна.

Компенсация 21 заказа объемная

Машина измерения зрения Easson используемая с системой сетевого управления серии AR которая включенная компенсация 21 заказа объемная, с чтением кодировщика Ультра-высок-скорости линейным и встроенные EAD (дешифратор абсолютной шкалы) позволяют системе последовательного соединения AR использовать нашу абсолютную шкалу высокой точности AS-80, предусматривающ высокую точность и высокое измерение разрешения.

Анализ случая

Тонкий осмотр частей точности, как движение дозора

Спасибо сигнал высокой точности автоматический одалживают и камера, также сильное 2D программное обеспечение измерения, оно может узнать план изображения легко и правильно.  После измерять части, вы можете экспортировать результаты в файлах AutoCAD, тогда сравниваете с диаграммой оригинального дизайна.

2D / множественная функция измерения 3D

1. Измерение высоты: зонд пользы для того чтобы касаться стандартному самолету и много других измеряя самолетов, программе автоматически получит разницу в высоты между измеряя самолетами и стандартным самолетом.

2. Плоское измерение: касание по крайней мере 3 пункта в измеряя самолете, правом щелчка мыши, который нужно закончить, тогда вас может получить наклонение и плоскостность этого самолета.

3. Измерение сферы: используйте зонд равномерно для того чтобы касаться 3 пунктам на более большой части диаметра измеряя сферы, после этого касайтесь верхней части измерять

4. Измерение цилиндра: касание 3 пункта вокруг цилиндра на такое же высоте, тогда касание другие 3 пункта на другой высоте, в конце концов вы можете получить радиус и наклонение цилиндра.

5. Измерение конуса: касание 3 пункта вокруг конуса на такое же высоте, тогда касание другие 3 пункта на другой высоте, в конце концов вы можете получить радиус и наклонение этого конуса.

6. Измерение круга: используйте зонд равномерно для того чтобы касаться по крайней мере 3 пунктам на измеряя объекте, правый щелчка мыши для того чтобы закончить, тогда вы можете измерить близкое окружение.
