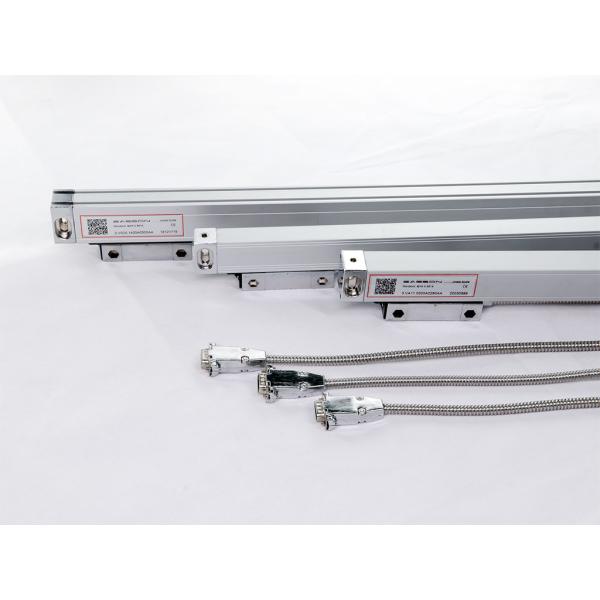

Экстренныйый выпуск масштаба оптически микро- линейного кодировщика стеклянный для сверля машины токарного станка

Линейный кодировщик использован в различных машинах с системой цифрового отсчета, которая часто использована для того чтобы обнаружить координату инструмента и workpiece. Также использовал в системе сервопривода короткозамкнутого витка в механических инструментах CNC, и смогите быть использовано как линейное или сдвиг углов.

Принцип деятельности

Принимающ прозрачную дифракционную решетку в качестве примера, когда малоугольное θ сформировано между линией картиной на решетке индикатора и линией картиной на решетке масштаба, и 2 масштаба скрежетать фасетки помещенные относительно параллельные, под освещением источника света, они обнаруженные местонахождение почти перпендикулярные на виде решетки, светлый и темные нашивки сформированы. Этот вид края вызван «краем moiré»

Предварительная оптически измеряя система

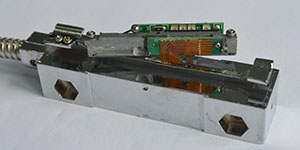

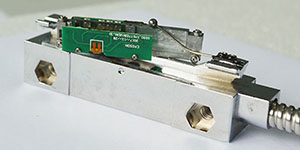

Масштабы серии GS несущей скольжения, используют дизайн 5 подшипников для датчика оптически скрежетать линейного который был доказан как самое надежное системное проектирование в сегодняшнем рынке.

Диаграмма установки

Интерфейс соединителя

DSUB 9PIN

Линейный соединитель кодировщика использует позолоченные штыри для избежания плохого контакта, обеспечивает что он не заржавеет для использования долгого времени.

Тарировка 100% лазера

Кодировщик Easson линейный индивидуально проверен и откалибрированный нашим внутренним интерферометром лазера для обеспечения измеряя точности исполните 100% с спецификациями.

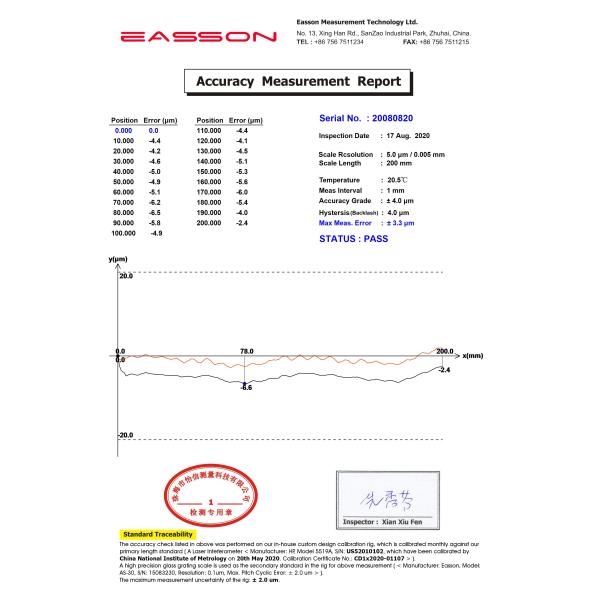

Отчет о точности

Каждый линейный кодировщик напечатан с кодом QR, который удобен для потребителей для просмотра отчета о точности осмотра фабрики.

вопросы и ответы

1. Q: Что ваша фабрика главным образом произвести?

: Мы главным образом произвести машину CNC видео- измеряя, оптически репроектор профиля, цифровые отсчеты (DRO), линейный правителя решетки кодировщика, кодировщик CNC линейный.

2. Q: Сделала длина перемещения серии GS90 имеет сверх 1000mm длинное?

: Нормально, длина перемещения GS90 доступна от длины 50 до 500mm, мы не предлагаем использовать эту модель для длинный измерять размера должный к своей тонкой структуре тела масштаба (недостаточной ригидности).

3. Q: Как могу я определить модель GS10, GS30, GS90, VS10 и VS20 Easson?

: Мы имеем ярлык кода продукта на теле масштаба, также каждое модельное deimension другие. На их структура, серия GS используя дизайн 5 подшипников и одна весна для несущей линейного масштаба оптически скрежетать; Однако для ПРОТИВ серии, она полностью различна с GS потому что она имеет нажим 6 весен & структуру тяги, больше точности чем масштаб GS.

4. Q: Сколько времени можете вы произвести для линейного кодировщика?

: Максимум 3000mm.

5. Q: Как могу я проверить отчет о точности масштаба кодировщика Easson линейный?

: Потребитель может использовать мобильный телефон который имеет просматривая функцию кода QR (например Wechat, браузер etc.) для того чтобы просмотреть линейный код масштаба QR.

6. Q: Как насчет гарантии продуктов?

: 13 месяца от даты пересылки.
