Спецификации
Номер модели :
VS20
Место происхождения :
П.Р.Чина
Количество минимального заказа :
1pcs
Условия оплаты :
T/T
Способность поставки :
1500 ПК в месяц
Срок поставки :
7 рабочих дней
Упаковывая детали :
Случай переклейки
Имя :
Цифровое чтение на экране
Ключевое слово :
Читаемость масштаба
Применение :
Длинный токарный станк, буровая машина
Измерение Длина :
1300-3000 мм
Разрешение дисплея :
µm 5
гарантия :
13 месяца
питание :
5 В постоянного тока
Выходной сигнал :
TTL (a Qual b)
Описание

Высокая точность 1300-3000 мм линейная шкала кодировщика для больших фрезерных станков



Спецификация продукта





  VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
Стандарт измерений Стеклянная шкала - период решетки: 20 мкм (0,02 мм)
Система оптического обнаружения Инфракрасная система передачи: длина волны 880 мм
Система подъемников Вертикальная система поддержки пяти подшипников
Резолюция 5 мкм 1 мкм 5 мкм 1 мкм 5 мкм 1 мкм 5 мкм 1 мкм
Путешествие измерения 50-1200 мм Каждые 50 мм Недоступно
1300-3000 мм Недоступно Каждые 100 мм
Точность 50-450 мм ± 3 мкм -± 5 мкм - Я...
500-800 мм ± 10 мкм ± 5 мкм ± 10 мкм ± 5 мкм - Я...
1050-2000 мм ± 10 мкм ± 5 мкм ± 10 мкм ± 5 мкм - Я...
1300-3000 мм - Я... ± 10 мкм/м
Повторяемость 2 мкм (0,002 мм)
Гистеризм 3 мкм (0,003 мм)
Защита IP 53
Электрическое питание Прямой ток 5В ± 5%
Выходной сигнал TTL TTL 422 422 TTL TTL 422 422







Размеры установки





VS20Серия

1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный



Особенности:

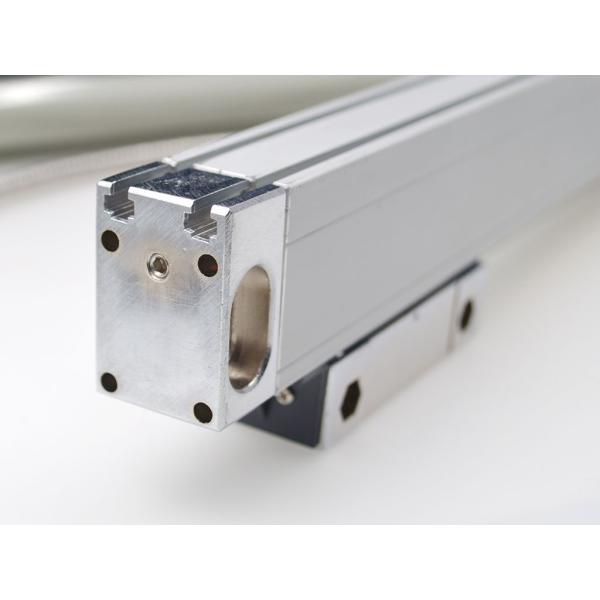

  • Корпус веса имеет двойную конструкцию T-слота, что удобно для пользователей для установки и коррекции тела веса.
  • Линейная шкала может быть подключена к системе положительного давления, уровень защиты может достигать IP65.
  • Линейный кодировщик имеет три эталонные монтажные поверхности, которые могут гибко вписываться в различные типы станков.

1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный





Интерфейс соединителя





DSUB 9PIN

1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный

ПИН-код TTL 422А
Сигнал Кабель Сигнал Кабель
1 —— —— А-а-а. Желтый
2 0V Оранжевый 0V Белый
3 —— —— В- Красный
4 ГНД ГНД ГНД ГНД
5 —— —— Р- Черный
6 А. Желтый А. Зеленый
7 5В Красный 5В Коричневый
8 В. Зеленый В. Синий
9 R Коричневый R Серое







Описание продукта



Усовершенствованная оптическая система измерений

1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный



1Использование передовой структуры с шестью пружинами и толчком-тяжкой для обеспечения повторяемости менее 2 мкм;

2Использование инженерно-механического анализа и проектирования для обеспечения динамической скорости более 120 м/мин

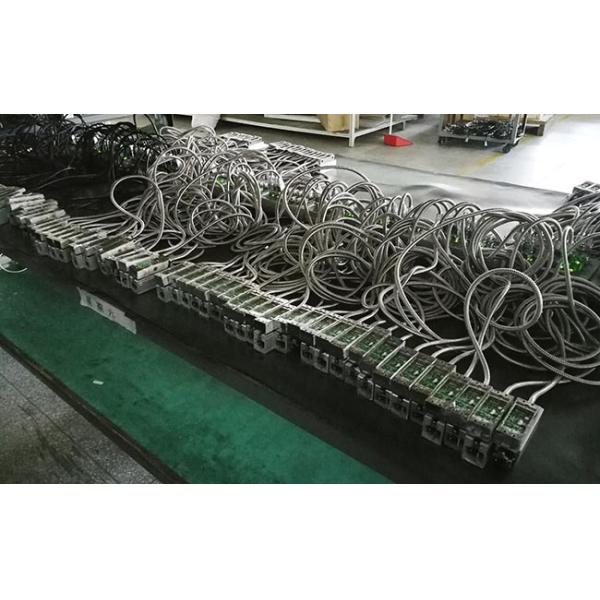

Тест на старение



1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный

Главный датчик оптического считывателя проверяется в течение 3 дней перед началом сборки.материалы и другие аспекты электронных устройств до их выхода из заводаПоэтому для компаний очень важно своевременно изменять дизайн продукции, чтобы продукты могли продаваться после того, как они станут старыми и стабильными.тем самым повышение качества продукции и репутации на рынке



100% лазерная калибровка

1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный

Все линейные кодеры индивидуально проверяются и калибровываются нашим собственным лазерным интерферометром, чтобы гарантировать точность измерений на 100% соответствует спецификациям.



Отчет о точности в QR-коде



Каждый линейный кодер печатается с QR-кодом, который удобен для пользователей для просмотра отчета о точности фабричной инспекции.

1300-3000 масштаб Easson машины расточкой токарного станка Mm большой филируя линейный
