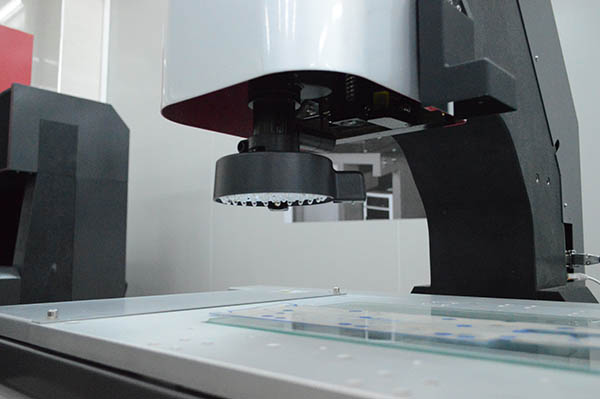

Машина измерения автоматического оптически зрения видео- для PCB и осмотра прессформы

Внедрение продукции

НА зрении серии автоматическом измерительная система машина действительной длины измеряя построенная технологией etc машинного оборудования точности, оптического, электронных… Она может проверить формы различной части работы которые построены с шестерней, прессформой, частями сотового телефона, различные виды размера и поверхности инструментов.

Зрение измеряя системы основано на компьютерном зрении, как автоматическое извлечение края, автоматическое выравнивание, автоматический фокус, синтез измерения, синтез изображения и другие технологии искусственного интеллекта. Оно имеет функции автоматического измерения пункта где пойти, автоматического измерения положения CNC, и автоматического учить измерения серии. Наведение цели карты изображения, сигнал острого зрения полно-поля и другие превосходные функции.

Особенности в системе управления VMM серии AR следующим образом:

• Особенный специальный процессор (ASP) значительного для уменьшения числа радиотехнических схем и частей улучшить надежность.
• Одиночная структура монтажной платы, значительно уменьшить номер проводки для того чтобы улучшить надежность.
• Система servocontrol AC короткозамкнутого витка высокоскоростной, энергосберегающей и высокой точности полно, которая может обеспечить располагать точность вверх   до 1 μm, уменьшить возможные факторы влияя на повторимость измерения.
• Построенный в 21 заказе компенсации ошибки высокой точности геометрической стерео пространственной.

Технические данные

Особенности

• X, y, ось z абсолютного линейного масштаба независимый исследовано и превращено, с разрешением до 0,01 μm.
• Объектив с переменным фокусным расстоянием короткозамкнутого витка высокой точности F3 автоматический.
• Особенный конструированный регулятор движения машины зрения измеряя используя передачу локальных сетей, которая эффективна и надежна   система, может разрешить недостаток неустойчивой передачи USB.
• датчик SONY CMOS Высоко-разрешения процессора обработки изображений для обеспечения изображения ясен и без мазать.
• Поднимающий вверх источник света используя 8 областей разделил осветительную установку независимого регулирования, и светоизлучающий элемент используя низко-   СИД амортизации для того чтобы расширить срок пригодности.
• Независимо начатое многофункциональное программное обеспечение 2D и измерения 3D, результаты измерения может быть выходом к DXF, словом,   Excel, PDF и другие форматы.
• Машина может побежать в 24 часах продолжает деятельность.
• проводник точности 3 осей линейные, управляющее устройство точности и система управления CNC.
• Тело машины гранита точности с высокой точностью и стабильностью.
• Новый дизайн для таблицы работы машины, предотвратить сжать во время деятельности

Объектив с переменным фокусным расстоянием короткозамкнутого витка высокой точности F3 автоматический

Особенности:

1. 3 миллиона объектив разрешения пикселов высокий
2. Полно servocontrol короткозамкнутого витка исключает зазор передачи шестерни и значительно улучшает повторимость машины.
3. Примите высокую точность и правителя разрешения кольцевидный скрежеща специально начатый и конструированный нашей компанией для объектива F3 для полной обратной связи положения короткозамкнутого витка.
4. Оборудованный коаксиальный источник света для того чтобы разрешить проблему недостаточного освещения для измерения глубокой ямы.
5. Полно обратная связь положения сервопривода короткозамкнутого витка для автоматического фокуса

Механическая компенсация космоса

Машина измерения зрения Easson используемая с системой сетевого управления серии AR которая включенная компенсация 21 заказа объемная, с ультра высокоскоростным линейным чтением кодировщика и встроенные EAD (дешифратор абсолютного кода) позволяют системе последовательного соединения AR использовать нашу абсолютную шкалу высокой точности AS-80, предусматривающ высокую точность и высокое измерение разрешения.

2D / множественное измерение 3D

Оно может объединить с зондом касания Великобритании Renishaw высокоточным для множественного измерения 2D/3D. Измерение 3D зонда можно смешать с 2D измерением отображая системы. Такая же система координат использована для измерения 2D/3D в идеальной и легкой комбинации.
