Электрическая производительность
1Номинальный ток: 16 ампер
2Рабочее напряжение: 250 В
3. Сопротивление изоляции:> 1000MΩ
4. Повышение температуры терминала:<50K
5. Выдерживает напряжение: 2000 В
6Рабочая температура: -30°C ~ +50°C

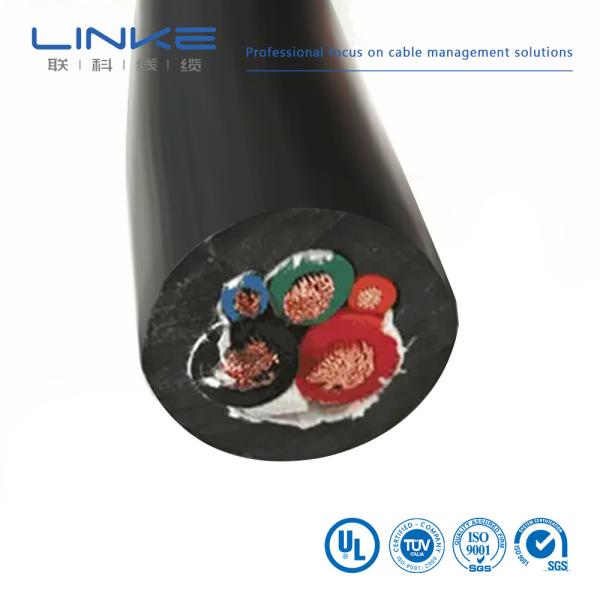

7. IEC 62196-2 Кабель для зарядки электромобилей
3G2,5 мм2+2*0,5 мм2 Электрический проводКабельные провода для электрических переменных
Параметры
● Модель: провода 16А для зарядки электромобилей
● SPEC: 3*2,5 мм2+2*0,5 мм2
● Справочный стандарт: TUV 2PfG 1908
● Включенный ток: 16А
● Рабочее напряжение: 450/750 В
● Радиус попадания: ≥ 8D
● Испытание задержки: IEC60332-1
● Плотность дыма: IEC61034, EN50268-2
● Количество кислотных газов, выделяемых в кипячении: IEC670754-1, EN50267-2-1
● Тепло, холод, устойчивость к ультрафиолетовому свету озона
● Рабочая температура: -45°C ~+ 125°C
● Одобрение CE, TUV, UL
16A Single Phase Charging Wire for EV (Electric Vehicle) ● EV-кабель - это вид гибкого кабеля для подключения электромобиля к зарядной свай или розетке,высококачественный проводник из меди без кислорода обеспечивает превосходный проводящий эффект; Изоляционный материал TPE мягкий и прочный; EV-кабель.
16А однофазный зарядной провод для электромобилей (электрического транспортного средства)
● EV-кабель - это вид гибкого кабеля для подключения электромобиля к зарядной колонне или розетке, высококачественный проводник из меди без кислорода обеспечивает превосходный проводящий эффект;Изоляционный материал TPE мягкий и прочныйКабельная оболочка изготовлена из высокопроизводительного TPE, обладающего такими характеристиками, как устойчивость к погодным условиям, высокая и низкая температурная стойкость, стойкость к трению и т.д.
● Этот кабель мягкий, эластичный, с гибким индексом и не затвердевает при низкой температуре.
| Физические свойства 物理性能 |
| Кондуктор (导体) |
Размер проводника / размер проводника |
|
EV07EE-H 3G2.5+2X0.5 мм2 |
| Строительный элемент |
|
2.5 мм2 |
0.5 мм2 |
| Строительство/构造 |
мм |
140/0,15±0.008 |
28/0.15±0.008 |
| Материал/ материалы |
— |
Голая медная проволока |
| О.Д. / 合外径 |
мм |
2.40 |
0.91 |
| Изоляция |
Материал/ материалы |
мм |
TPE |
| Средняя толщина/стандартная толщина |
мм |
0.90 |
0.60 |
| Минимальная толщина/минимальная толщина |
мм |
0.71 |
0.45 |
| Изоляция O.D/线径 |
— |
4.2±0,15 мм |
2.2±0,15 мм |
| Цвет/颜色 |
|
Коричневый, синий, желтый/зеленый |
Черный, зеленый. |
| Покрытие |
|
% |
Нетканая ткань, 100% покрытие т.е., 25% перекрытие |
| Куртка (护 套) |
Материал/ материалы |
— |
TPE |
| Средняя толщина/стандартная толщина |
мм |
1.70 |
| Min.Thick/ минимальная толщина |
мм |
1.50 |
| Кабель O.D/成品线径 |
мм |
12.2±0,2 мм |
| Цвет/颜色 |
— |
Оранжевый или черный |
| Маркировка (印字) |
|
|
| Электрические характеристики 电气性能 |
| Справочный стандарт |
V |
TüV 2 PfG 1908/05.12 |
| Номинальное напряжение/номинальное электрическое давление: |
V |
Обменное давление 450/750В |
| Температурный рейтинг/温度等级: |
°C |
-40°C ~ +125°C |
| Максимальное сопротивление проводника при 20°C / электрическое сопротивление проводника: |
Ω/KM |
2.5mm2 ≤7,98 Ω/KM & 0,5mm2 ≤39,0 Ω/KM Максимальная температура 20°C |
| Справочный ток/参考电流 |
А. |
16А |
| Испытание холодного изгиба / холодное испытание: |
— |
± -40±2′C x 4H Без сбоев |
| Прочность на растяжение /抗张强度: |
Н/мм2 |
Изоляция ≥10N/mm2, Покрытие ≥10N/mm2 |
| Испытание на огне/отпорности |
— |
IEC 60332-1 |
| Нагрев, холод, износостойкость, ультрафиолетовый свет, водонепроницаемость и более высокая механическая прочность |
