система управления BMS батареи 16S 40A Lifepo4 48V
система управления BMS батареи 16S 40A Lifepo4 48V
система управления BMS батареи 16S 40A Lifepo4 48V
система управления BMS батареи 16S 40A Lifepo4 48V
система управления BMS батареи 16S 40A Lifepo4 48V
система управления BMS батареи 16S 40A Lifepo4 48V
Спецификации
Номер модели :
LFP16S48V40A
Место происхождения :
КИТАЙ
Количество минимального заказа :
1
Условия оплаты :
Д/А, Д/П, Т/Т, западное соединение
Способность поставки :
1000 ПКС/Дай
Срок поставки :
10 дней
Упаковывая детали :
Коробка
Применение :
блок батарей 16S LifePO4
Максимальное напряжение тока обязанности :
60В
над вольтом обязанности :
3.75±0.05V
Над отпуском обязанности :
3.55±0.05V
Над вольтом разрядки :
2.2±0.1V
Над отпуском разрядки :
2.7±0.05V
Постоянн разряд тока :
40А
Пиковый разряд тока :
120±20
течение обязанности :
20A как дефолт
Порт :
такой же порт для обязанности и разрядки
Баланс настоящий :
35±5mA
Датчик Темп :
Смогите быть подгоняно
Балансовый метод :
Пассивное сальдо
Водоустойчивый :
ИП66
Описание



Продукт: Течение обязанности 20A батареи лития управления 16S40A Lifepo4 BMS 48V батареи лития Deligreencs со сверх настоящей защитой

(Для 3.2V расклассифицировал блок батарей LiFePO4 единственный)



◆Мы можем конструировать его для различных батарей лития как LiFepo4, LiMn2O4, и Li-полимер etc.
◆Основные функции являются следующими: над предохранением от обязанности, над предохранением от разрядки, над настоящей защитой, предохранением от короткого замыкания, etc.
◆Для потребности функция предохранения от температуры, пожалуйста свяжется мы для добавления датчика температуры.
◆Согласно запросу клиента мы можем развить PCM в различных размерах и структурах.
◆BMS изготовило высококачественным Mos и IC импортировал. Держите ваше время срока службы длительного цикла батареи.


Наше преимущество

◆Используйте верхнюю интегральную схемау IC качества (повышенного уровня) защитную, от решения Seiko Японии. IC сам имеет функцию силы балансируя. Цепь проста и надежна.



◆Сильная способность нагрузки, постоянн разряд тока 100A 120A 200A 250A, использует высоковольтное сопротивление, низкий внутренний Mosfet силы сопротивления. Теплоотвод значительно поможет охладить.


◆Типичное обнаружение напряжения тока для каждой клетки. Настолько каждая батарея будет предотвращена над порученный или сверх discharged. Над предохранением от течения и короткого замыкания функция очень надежна. Короткое замыкание долгого времени нагрузки не повлияет на PCB и батарею. Предохранение от температуры во время поручать и discharging.

◆Весьма потребление низкой мощности. Потребление всего прибора чем 50uA.

◆PCB использует высокую анти--корозию, сопротивление прилива, высокоимпедансное покрытие ESD конформное.

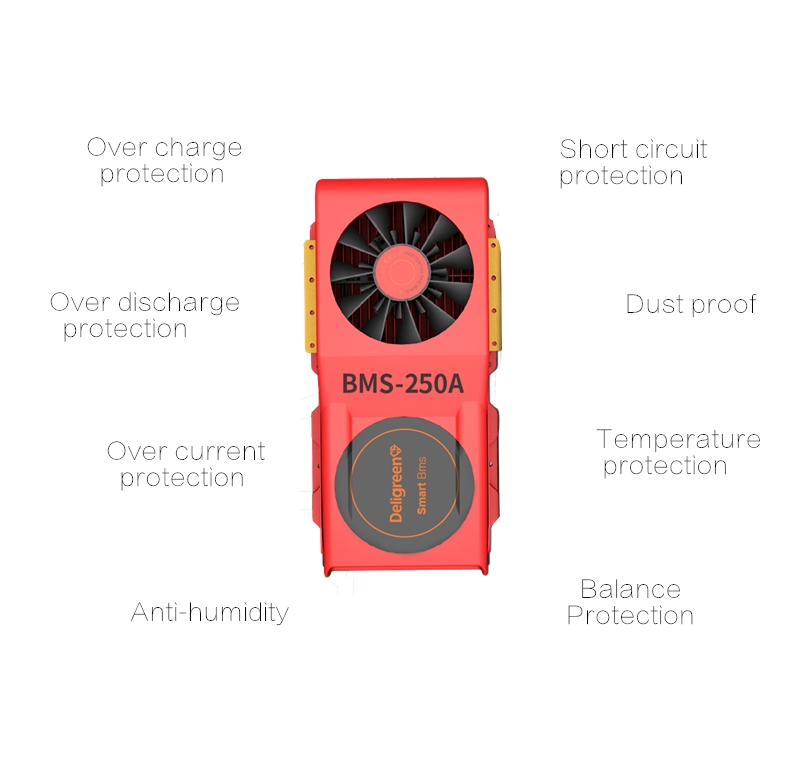

Важные особенности BMS






система управления BMS батареи 16S 40A Lifepo4 48V










Основная спецификация bms



Схема данных для 3.2V LifePO4 BMS (10A-60A)
  Содержание Спецификации Блок Примечание
10A 15A 20A 30A 40A 50A 60A
Разрядка Постоянн разряд тока 10 15 20 30 40 50 60
предохранение от Сверх-разрядки настоящее 30±5 50±5 60±10 100±20 120±20 150±30 180±30
Обязанность Напряжение тока обязанности Серия No.* 3,65 V
Течение обязанности 5 8 10 15 20 25 30 Общий порт
Течение обязанности 8A как дефолт Отдельный порт
Над предохранением от обязанности Начислите вольт 3.75±0.05 V
Начислите вольт для защиты задержки 1 S
Над отпуском вольта обязанности 3.55±0.05 V
Балансировать силы Вольт энергетического баланса 3,5 V
Вольт отпуска баланса 3,5 V
Баланс настоящий 30±5 мамы
Над предохранением от разрядки Над разрядкой обнаружьте вольт 2.2±0.05 V
Над разрядкой обнаружьте задержку 1 S
Над отпуском вольта разрядки 2.7±0.05 V
Над настоящей защитой Над течением обнаружьте задержку 1 MS
Над течением защитите отпуск С нагрузки
Предохранение от короткого замыкания Предохранение от короткого замыкания Внешнее короткое замыкание нагрузки
Короткое замыкание обнаруживает задержку 250 мы
Короткое замыкание обнаруживает отпуск Нагрузка разъединения
Предохранение от температуры Предохранение от Temp обязанность <0℃,℃ разрядки >70 ℃ Нужно дополнительное изготовление на заказ
Сопротивление Главный резистор цепи ≤20 mΩ
Само-потребление Работа настоящая ≤100 uA
Сонное настоящее (когда батарея сверх будет discharged) ≤20 uA
Работая temp Ряд Temp -20~70 ℃
Temp хранения Ряд Temp -40~80 ℃







Speficication провода


Настоящий Провод Квадрат
10-15A 16AWG ² 1.3mm
20A 14AWG ² 2mm
30A 12AWG ² 3.4mm
40A-60A 10AWG ² 5.3mm
80A 8AWG ² 8.3mm
100A 7AWG ² 12mm
120A-150A 6AWG ² 16mm
200A-250A 6AWG*2 ² *2 16mm
400A 2AWG*2 ² *2 35mm







Различная проводка для общего порта и отдельного порта



система управления BMS батареи 16S 40A Lifepo4 48V







Направления проводки BMS



Во-первых, подготовка перед установкой.

Убеждайтесь что батареи хорошей последовательности. Разница в вольта не больше чем 0.05V, внутреннее сопротивление не больше чем 5mΩ, разница в емкости более низкая чем 30mAh. Соедините батареи параллельно сперва и после этого в series.the лучшее представление последовательности батарей, высокий класс исполнения BMS.

Во-вторых, связывающ проволокой инструкции.

Внимание: пожалуйста используйте наши провода для нашего BMS.Do для использования проводов других фабрик которые не могут соответствовать нашему BMS.

Раздел 1 B- (голубой толстый провод): Соединитесь с поляком итога блока батарей отрицательным -

Раздел 2, отключает провода для батарей от стороны BMS.

Раздел 3, соединяет провода с батареями. Начало от толстого черного провода к полному отрицательному поляку (B1-), тогда соединяет 2-ой красный тонкий провод с поляком 1-ой батареи положительным (B1+)

B2+, B3+B4+ ...... до последнего красного толстого провода.

Раздел 4, заканчивая все провода к каждому батареи, не затыкает в BMS сразу. Мы предлагаем что вы измерение вольтамперомметра пользы напряжение тока 2 смежных терминалов металла (вы можете увидеть белый соединитель с серебряными штырями металла на BMS) .if напряжение тока 3.0~4.2V (LiNCM), 2.0~3.6V (LiFepo4), 1.5~2.75V (LTO), которое значит что проводка правильна.

Раздел 5, обеспечивает что провода соединены с батареями правильно, все напряжение тока нормальны, вы могут заткнуть провода в BMS.



Раздел 6 P-: Соедините P- (черный толстый провод) для того чтобы нагрузить - и заряжатель -

(если вы приказали «общий порт ")



Charger+ подключают с C- (желтым проводом) load+ подключают с P- (черный толстый провод)

(если вы приказали «отдельный порт ")



Раздел 7 charger+ и load+ соединяется с батареей +, пожалуйста использует толстый провод



В-третьих, измерьте полный вольт пакета, и напряжение тока выхода BMS.if напряжение тока это же, оно значит что проводка правильна. Вы можете использовать BMS теперь. В противном случае пожалуйста проверяйте проводку снова согласно подсказкам выше.









Как испытать если bms хороши или не?



1. Убеждайтесь использовать прикрепленные сыскные провода наших bms.

Ensure вольт-обнаруживает красные провода соединено правильно.



2. Соедините провод с блоком батарей, измерьте напряжение тока через провод, его быть равный с напряжением тока каждой клетки.

Если votage другое, то оно значит неправильную проводку.



3. Убеждайтесь что напряжение тока такое же, затыкает bms внутри. Сделайте пункт вольтамперомметра к Ω, измерению сопротивление между P- и B-. Если сопротивление 0, то BMS хорошо.



система управления BMS батареи 16S 40A Lifepo4 48V







Применение

система управления BMS батареи 16S 40A Lifepo4 48V
