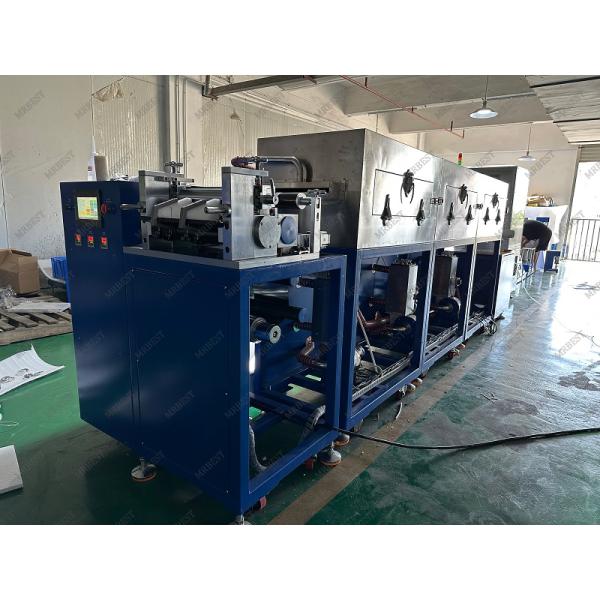

Сертифицированная CE ПЛК батарейная покрывающая машина, система перемещения покрытия от ролика к ролику
Сертифицированная CE ПЛК батарейная покрывающая машина, система перемещения покрытия от ролика к ролику
Спецификации
Номер модели :
MR-SY300-3J
Место происхождения :
Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
T/T, Western Union, MoneyGram
Способность к поставкам :
500 комплектов в месяц
Время доставки :
7-20 рабочих дней
Подробная информация об упаковке :
Стандартная экспортная деревянная упаковка
Имя :
Система перекрашивания с помощью перекачки с сушилкой
Покрывая метод :
3 Трансферное покрытие на роликах
Ширина ролика :
330 мм (280 мм эффективно)
Температура нагрева :
RT ~ 150°C
Сушильная камера Qty :
3 секции (1 м/секция)
Толщина рабочей подложки :
Алюминиевая фольга ((Al): 8-30um; Медная фольга ((Cu): 8-30um
Скорость покрытия :
≤ 2 м/мин
Подходящая вязкость слизи :
2000-12000 cps
Описание



Система перекрашивания с перемещением на прокат с сушильной печью для электродов батарей

Сертифицированная CE ПЛК батарейная покрывающая машина, система перемещения покрытия от ролика к ролику



Модель:MR-SY300-3J



Трансферная интервальная покрывающая машина, толщина покрытия легко регулируется, более точно, легко работать. она может делать как непрерывное покрытие, так и интервальное покрытие.



Особенности



* Контроль напряжения подложки, стабильное движение ленты, оснащенное устройством коррекции отклонений;

*Горячая духовка, верхний и нижний двусторонний дуновение, высококачественный эффект сушки;

* Трехкольцовое переносное покрытие с более широким окном покрытия;

*измерение зажима с помощью зажима с механизмом точной регулировки для получения высокой точности покрытия;

* Управление PLC, работа с сенсорным экраном, удобный и легкий в использовании;

*Необязательное устройство обработки восстановления растворителя;



Технические Параметры и Главный Конфигурация Машина



Основная конфигурация



Нет, нет, нет. Имя ПШнурки происхождения
1 Выключатель Чинт / Деликси (домашний)
2 ПЛК ОМРОН
3 Сенсорный экран Вайнвью
4 Модульные ОМРОН
5 Промежуточное реле Шнайдер
6 Сервомотор Мицубиши
7 Планетарный редуктор Фэн Хуа (Тайвань)
8 Выключатель Деликси (домашний)
9 Контактник переменного тока Деликси (внутренний)
10 Реле твердого состояния FOTEK (Тайвань)
11 Термостат Ятай (домашний)
12 Автоматическая коррекция отклонения Ультразвуковые
13 Полное автоматическое напряжение Переменное частотное напряжение
14 Электрический глаз из оптических волокон KEYENCE (Япония)
15 Пусковой цилиндр Ядеке / Килико
16

Подшипник с глубокой канавкой

(глава машины)

 NSK/NTN
17 Ролик для покрытия Твердохромная пластика
18 Задние ролики Импортируемый EPDM
19 Скрепер Твердохромная пластика
20 Руководный ролик Анодирование поверхности алюминиевого сплава
21 Преобразователь частот Иньвэтенг
22 Вентилятор Вентилятор Xin



Технические параметры



Нет, нет, нет. Ппроект TЭхническийПараметр Rотметки
1 Применить Он применим к процессу покрытия положительных и отрицательных электродов из LiFePO.4Ликуо2Лимон.2О4аккумуляторы и другие типы аккумуляторов
2 Толщина рабочей подложки

Алюминиевая фольга ((Al): 8-30um;

Медная фольга ((Cu): 8-30um


3 Дизайнерская ширина поверхности проката 330 мм
4 Гарантированная ширина покрытия 100-300 мм
5 Ковёр, резиновый ролик Φ120 мм
6 Скрепер-роллер Φ80 мм
7 Механическая скорость хода 7 м/мин
8 Скорость покрытия ≤ 2 м/мин Это зависит от состояния сушки.
9 Подходящая вязкость слизи 2000-12000 cps
10 Диапазон сухой толщины одностороннего покрытия 20-200 мкм
11 Минимальная промежуточная длина ≥ 5 мм Относится к характеристикам слизи
12 Минимальная длина покрытия нескольких секций ≥ 20 мм Относится к характеристикам слизи
13 Свойства растворителя

Масляные растворители

NMP ((s.g=1).033,b.p=204°C)


Водный растворитель H2O/NMP(s.g=1.000,b.p=100°C)
14 Соответствующее содержание твердых веществ Положительный S.C. 60%±20%

Отсутствие

S.C. 50%±10% (система PVDF)

S.C. 50%±5% ((система SBR)


15 Ошибка сухой толщины одностороннего покрытия В пределах ± 3мм
16 Способ покрытия Двухслойное переднее и заднее 3-ступенчатое неравное расстояние прерывистое переносное покрытие / автоматическое отслеживание второй стороны / непрерывное переносное покрытие
17 Направление движения подложки Переднее покрытие, подложка передняя и обратная работа пустой фольги
18 Общие размеры L8.5*W1.5*H2.3m



Структура Введение Каждый Часть

Интегральное развязывание, механизм головки



Нет, нет, нет. Ппроект TЭхническийПараметр Rотметки
1 Конструкция установки ролика Режим установки стойки
2 Обработка поверхности ролика Окисление поверхности металлического алюминиевого ролика
3 Система управления напряжением Автоматическое управление замкнутой цепью, постоянное напряжение, диапазон напряжения 0-50N
4 Метод коррекции отклонения Автоматическое управление EPC, ход 50 мм
5 Режим катушки Материал рулон фиксируется 3-дюймовый воздушный вал расширения
Подшипник для одного вала
6 Направление движения подложки Вперед и назад
7 Скорость движения подложки 5 м/мин
8 Максимальный диаметр разворачивания Ф 280 мм
9 Максимальная несущая способность надувного вала 80 кг.
10 Количество разворачивающихся надувных валов Статья 1
11 Мотор главного привода Сервомотор
12 Периодический толчок Сервопривод
13 Обработка поверхности ролика Окисление поверхности металлического алюминиевого ролика с круглой отливой ≤ 30 μm
14 Структура скребпера Двухсторонний скребчик с запятой диаметром Ø 80 мм
15 Управление углом вращения скребпера Поворачивание ручки
16 Ковры для покрытия (стальные ковры) Поверхность покрыта твердым хромом диаметром Φ 120 мм
17 Задние ролики Φ 120 мм в диаметре, импортный EPDM для поверхностного хлеба
18 Смешивание через ров Бесстопный цилиндр движется по прямой линии и скорость регулируется
19 Периодическое регулирование высоты скребпера Ручная регулировка
20 Положение головы в одиночку Установка и эксплуатация перед сушкой канала



Канал сушки



Нет, нет, нет. Ппроект TЭхническийПараметр Rотметки
1 Структура печи

Двухслойное независимое отопление,

расположены вверх и вниз


2 Длина печи 1 м/ секция, в общей сложности 3 секции, 3-ступенчатый независимый контроль температуры
3 Материал SUS304 из нержавеющей стали
4 Режим работы рулевого ролика печи Пассивное приводное устройство
5 Контроль температуры Он делится на защитный контроль нормального регулирования рабочей температуры и сигнализацию для мониторинга перегрева.Появится звуковая и визуальная сигнализация, а основное теплоснабжение будет отключено.; Каждый участок полностью контролируется независимо.
6 Способ нагрева Электрическое отопление, система циркуляции горячего воздуха
7 Нагревательная мощность односекционной печи 6 кВт/1 м
8 Температура в канале сушки Максимальная конструкция 150 °C, разница температуры в односекционной печи ≤ 5 °C
9 Температура поверхности коробки во время работы ≤ 45°C
10 Режим дуновения Верхний и нижний воздушный вдых, а также верхний и нижний объем воздуха контролируются соответственно через клапаны; Верхние и нижние воздушные камеры разделяют обогревательный корпус
11 Контроль объема выхлопных газов каждого участка

Объем воздуха циркулирующего вентилятора 3000 м3/ч (односекция)

Объем выхлопного воздуха 4000 м3/ч


12 Структура воздушного сосуда Направление дуновения 30° от горизонтальной, и вход воздушного сосуда прорезан специальным штампом
13 Управление отоплением Реле твердого состояния
14 Материал вентилятора SUS304 из нержавеющей стали
15 Система восстановления растворителя Необязательно



Механизм намотки:

Функция аналогична функции разворачивания, с следующими дополнениями:



Нет, нет, нет. Ппроект TЭхническийПараметр Rотметки
1 Напряжение Один набор установлен перед тяговым роликом, с автоматическим управлением замкнутым циклом, постоянным напряжением, диапазоном напряжения 0 ~ 50 Н, сервоуправлением.
2 Структура установки Сварка квадратных рамок
3 Количество надувных валов Статья 1 Намотка одной руки



Система управления



Нет, нет, нет. Ппроект TЭхническийПараметр Rотметки
1 Главная система управления Сенсорный экран, ПЛК, модуль, сервосистема
2 Режим работы Ручная, автоматическая и аварийная остановка; вся машина может работать до и после.
3 Настройка диапазона покрытия и длины перерыва

Длина покрытия: 20,0-3200,0 мм

Продолжительность перерыва: 5,0-3200,0 мм


4 Состояние сигнализации В случае отказа оборудования на сенсорном экране отображается соответствующий экран коррекции
5 Функция подсчета Количество производства / длина
6 Режим регулирования толщины головы и хвоста Соотношение скорости стального ролика и резинового ролика контролируется программой



Размеры и вес оборудования для покрытия:

Размер: L6000*W1200*H1800mm

Вес: около 2 т



Машина Точность

Точность оборудования



Нет, нет, нет. Ппроект TЭхническийПараметр Rотметки
1 Скрепер

Круговой прыжок ≤ 1,5 мм, Ra04,

Прямость ≤ 1,5 мм


2 Ковры для покрытия (стальные ковры)

Круговая проницаемость ≤ 1,5 μm, Ra04,

Прямость ≤ 1,5 мм


3 Резиновые ролики Круговая вытяжка ≤ 10 мм, прямота ≤ 10 мм
4 Коррекция отклонения ±0,5 мм
5 Точность повторения управления регулировкой инструмента ± 0,1 мм
6 Точность регулирования температуры ±2°C



Требования к среде установки

1) Температура окружающей среды головки машины составляет 25~30°C, а остальная - 10~40°C;

2) Относительная влажность головки машины RH ≤ 35%, отрицательный электрод RH ≤ 98%, а остальные ≤ 98%;



Поддерживающие объекты

1) Источник питания: трехфазный 380V, 50HZ, диапазон колебаний напряжения: +8% ~ ~ 8%; общая мощность источника питания 30KW;

2) Сжатый воздух: после сушки, фильтрации и стабилизации: давление на выходе более 5,0 кг/см2;
