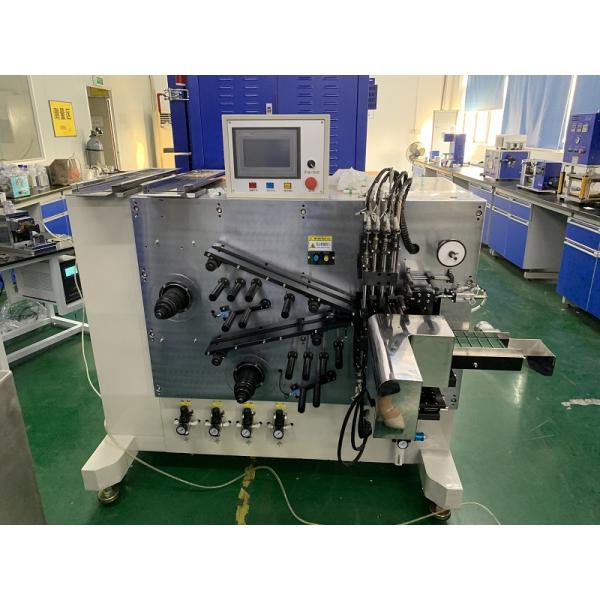

Металлическая цилиндрическая клеточная машина полуавтоматическая батарейная электродная обмотка
Металлическая цилиндрическая клеточная машина полуавтоматическая батарейная электродная обмотка
Спецификации
Номер модели :
MR-SJR-18650
Место происхождения :
Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
T/T, Western Union, MoneyGram
Способность к поставкам :
500 комплектов в месяц
Время доставки :
7-20 рабочих дней
Подробная информация об упаковке :
Стандартная экспортная деревянная упаковка
Имя :
Полуавтоматическая намотная машина
Применимый продукт :
Ø10 ~ Ø32 мм
Игла для намотки :
Ø1.8 ~ Ø6 мм необязательно
Способность накручивать :
5 ~ 10 штук / мин (в зависимости от модели батареи)
Режим намотки :
Сепаратор роликового типа, ручная загрузка листового электрода, автоматическая обмотка
Ключевые слова :
Машина для намотки электродов на батареи
Описание



Полуавтоматическая цилиндрическая батарейная обмотка



Металлическая цилиндрическая клеточная машина полуавтоматическая батарейная электродная обмоткаВ



Описание

Полуавтоматическая цилиндрическая батарейная обмоткаЯиспользуется в основном для точного обмотка ядра цилиндровой батареи.

Процесс работы следующий: вручную направлять катод и анодные электроды в намотную часть, и отдельно складывать их с помощью сепаратора.и обмотка будет выполнена в соответствии с требованиями процесса, автоматически присоединяет ленту, и ячейка будет автоматически питаться.



Функция и особенности

1. Примите структуру иглы с одной иглой.

2Ручной электрод ввода, автоматическая обмотка, автоматическая игла перемены, автоматическая лента окончания ленты и автоматическая разгрузка;

3. клейкая лента принимает горизонтальную пасту (лента перпендикулярна к вкладке), клей плоский, и положение клейка может быть точно контролировано без затягивания ячейки;клей стабилен и надежен;

4. скорость обмотки иглы регулировалась;

5Два ролика сепаратора активны для разворачивания, технология управления переключателем напряжения может автоматически регулировать напряжение во время обмотки.

6У него есть устройство для удаления пыли;

7Сепаратор на верхнем конце упаковки.

8. элемент после обмотка без повреждения, тяга ядра и дислокация электрода явление;

9Легко управлять, регулировать и заменять;



Технический стандарт

Модель MR-SJR-18650 (21700)
Напряжение AC220V,10,5 кВА, 50 Гц
Сжатый воздух 00,4-0,6 МПа
Производственная мощность 8PCS/мин
Вес Около 500 кг.
Размер 1450mm*1100mm*1150mm ((Не включает в себя протянутую длину электрода.)
Спецификация обмотки иглы Φ1.8mm-Φ6mm ((С одним набором бесплатно, на заказ)
Применимый внешний диаметр ячейки Φ15mm-Φ35mm
Мощность оборудования 5~10 шт/мин (в зависимости от длины/ширины электрода)
Точность намотки

когда электрод гарантированно отвечает следующим условиям:

Ошибка ширины меньше ± 0,2 мм;

Ошибка изгиба "S" меньше ± 1 mm/500 mm;

Ошибка формы башни сепаратора меньше ± 0,2 мм;
Точность обмотки может быть удовлетворена

Ошибка выравнивания сепаратора меньше ± 0,5 мм;

Ошибка выравнивания электрода меньше ± 0,5 мм;

Он может реализовать отрицательный электрод обернуть катодный электрод, сепаратор обернуть отрицательный электрод, и выравнивание готового продукта секции составляет ± 0,5 мм
Квалифицированная ставка ≥98% (без учета факторов оборудования)
Гарантия Ограниченная годовая гарантия с пожизненной поддержкой



Спецификации материала (единица: мм)

Материал Длина Ширина Толщина Внутренний диаметр Внешний диаметр
Катодный электрод 150 ~ 1000 28-73 0.1-0.2
Электрод анода 150 ~ 1000 28-73 0.1-0.2
Сепаратор Материал для ролика 30-75 0.012-0.045 76.2 250
Завершающая лента Материал для ролика 8-60 0.01-0.035 76.2

150





Наши преимущества

1- Устойчивое и высокое качество! - потому что мы производитель литиевых батарей оборудования,и мы сосредоточены только на одной вещи, которая делает профессиональное литий-ионное аккумуляторное оборудование для клиентов по всему миру.
2. дружественное использование! все MRBEST батарейное оборудование с учебным руководством и поддержки живого обучения через СМИ.
3. Надежная фабрика! Моя фабрика, расположенная в городе Шэньчжэнь Китая, поддержка завода посещение и видео завода посещение.
41 год гарантии плюс пожизненная техническая поддержка.
5Все детали используются на машине, на складе навсегда.
6Мы профессионалы по оборудованию для литийных батарей, команда главных инженеров
У нас более 20 лет опыта работы в области литийных батарей, поэтому мы можем легко сделать диагностику на машине, если у клиента есть вопрос.
7. 100% ТЕРПЕВОСТЬ всем клиентам! Наше терпение не только перед консультацией заказа, также послепродажное обслуживание, один за другим.
