Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Батарея воздушных судн 20GNG40 (24V/40Ah), замещение русских воздушных судн батареи K-8 авиации, русского Mi-17/171
Спецификации
Номер модели :
20ГНГ40 (24В/40Ах)
Место происхождения :
Китай
Количество минимального заказа :
100пкс
Условия оплаты :
Л/К, Т/Т, западное соединение, ПайПал, МонейГрам
Способность поставки :
2000ПКС В ДЕНЬ
Срок поставки :
5-8 рабочих дней
Упаковывая детали :
коробка экспорта
Описание



Авиационная батарея 20GNG40 ((24V/40Ah), замена российской авиационной батареи самолета K8, российского Ми-17/171





Батарея Ni~Cd для самолетов

Техническое руководство по эксплуатации и обслуживанию





1 Применение



Ni-Cd авиационный аккумулятор используется в качестве резервного питания для самолетов. В случае сбоя он может напрямую заводить двигатель и обеспечивать питание постоянным током 24 В.Аккумулятор может храниться при температуре -55 °C ~ +60 °C в течение короткого периода, и после зарядки при температуре 25°C±10°C, батарея может работать на высоте 18000 м (11,1852 миль), обеспечивая питание при температуре -10°C ~ +50°C.



2 Строительные и электрохимические процессы



2. 1 Строительство

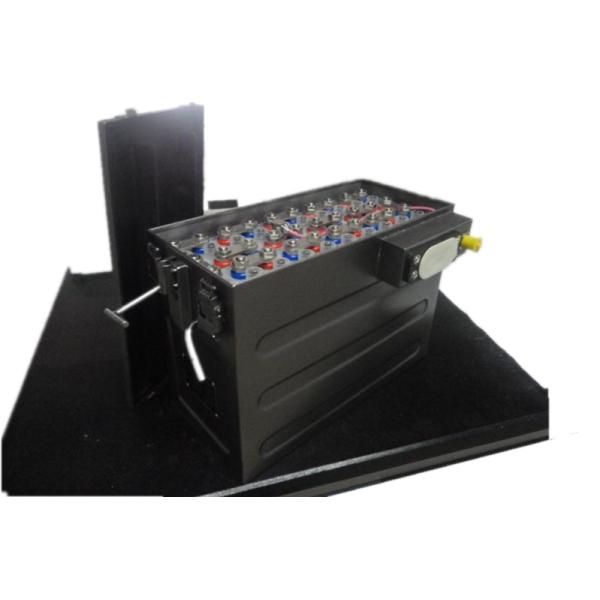

The battery is consisted of 20 sintered Ni-Cd cells which are connected in series by nickel plating linlcers and they are mounted in a stainless steel case which has a rigid construction and high mechanical strengthВнутри корпуса есть специальное электрическое оборудование, которое легко подключается к электрическому соединителю на борту самолета.



Один элемент состоит из положительных и отрицательных электродов, сепаратора, конечного столба5Для уплотнения используется техника тепловой сварки пластин. Электролит представляет собой раствор KOH с плотностью 1,25 г/см3(78 фунтов/фут)3) (включает 30 г/л)

,.^ i

(1.8721b/ft)3Полярности определяются красной и синей пластиковой стиральной машиной относительно.

2. 2Электрохимические процессы



Батарея Ni-Cd имеет положительный электрод, сделанный из гидроксида никеля в качестве активного материала, а отрицательный электрод - из кадмия в качестве электролита.Во время процесса зарядки и разрядки, происходят следующие реакции:

(Положительная сторона)

Нит (OH)2+ OH"



(отрицательная сторона)

(Обвинение)

NiOOH + H2О+е (разрешение)
% ■ X (Обвинение)
" Cd ((OH)2+2e Cd + 2OH-
  (Отчет об освобождении)




(В целом)

(Обвинение)

2Ni (OH) + Gd (OH) 2L (5e) 一 ̇,



В общей реакции выше ясно, что вода выделяется во время зарядки и поглощается во время разрядки.

  • Технические параметры и электрические характеристики

2. 1 23 °C ± 5 °C D i производительность загрузки ((Reh Таблица 1)

[Таблица 1)

Мощность батареи

(Ах)



Стандартная плата

0.5Это

0.5 Выпуск

УТА

1 О освобождении от ответственности



Текущий

(А)



Время

(h)



Текущий

(А)



Время

(мин)



Конечный вольт

(V)



Текущий

(А)



Время.

(мин)



Конечный вольт

(V)
43 10.5 6 21.5 >2 20 43 > 60 20
40 10 6 20 >2 20 40 > 60 20
36 9 6 18 >2 20 36 > 60 20
28 7 6 14 > 2. 20 28 > 60 20
27 7 6 13.5 >2 20 27 > 60 20
25 5 7 12.5 >2 20 25 " > 60 20
18 4.5 6 9 >2 20 18 > 60 20
15 4 6 7.5 >2 20 15 > 60 Двадцать.
5.5 1.5 6 2.75 >2 20 5.5 > 60 20


Это означает номинальную емкость батареи.tА. Возьмем 20GNC40 как экзаль, номинальная емкость 40A, затем 0,5 ItA - 20A.



3.1. 1 Для того, чтобы убедиться в лучшей производительности/работе,



23°C±5°C.

3.2

3.2 Технические параметры (Таблица 2)

(Таблица 2)

3.3 Служба



Модель



Мощность

(Ах)



Номинальное напряжение

(V)



Размеры

Максимальная масса с электролитом (кг) / ((lb)

Л

(мм)

w

(мм)

H

(мм)
20GNC43 43 24 413 210 268 37.2/82.0120
20GNC40<6) 40 24 496 175.5 229 38/83.7757
20GNC40 40 24

413

Я"

 210 268 37.2/82.0120
20GNC40 (K8) 40 24 414 218 266 37.2/82.0120
20GNC40 (教八) 40 24 414 218 266 37.2/82.0120
20GNC40C 40 24 424 210 268 37.2/82.0120
20GNC40F 40 24 302 274 263 37/81.5710
20GNC40H 40 24 303 307 263 37.2/82.0120
20GNC40K 40 24 417 220 268 40/88.1849
20GNC36 36 24 413 210 268 37/81.5710
20GNC28 28 24 480 194 269 30.5/67.2410
20GNC27 27 24 413 210 220 29/63.9341
20GNC25 25 24 370 176.5 229 26.3/57.9816
20GNC25 ((mi) 25 24 474 210 246 28/61.7294
20GNC25D 25 24 345 220 225 25/55.1156
20GNC18 18 24 305 230 178 19/41.8878
20GNC16 16 24 370 119 203 17.5/38.5809
20GNC15 15 24 292 169 207 17.75/39.1321
20GNC5.5 5.5 24 293 173 136 8/17.6370
