1.LCZ-35Q 35kV Внутренний старый полузакрытый корпус с изоляцией Ручной тип распределительного устройства Трансформатор тока

Трансформатор тока LCZ-35Q является полузакрытым изолированным литым изделием, подходящим для измерения мощности, измерения тока и релейной защиты в энергосистемах с номинальной частотой 50 Гц или 60 Гц и номинальным напряжением 35 кВ и ниже.
Этот продукт соответствует IEC44-1 и GB1208 «трансформатор тока».

2.Структура

Этот ТИП устройства прерывистого тока представляет собой полузакрытую столбчатую конструкцию, первичная обмотка залита эпоксидной смолой, а вторичная обмотка и железный сердечник установлены снаружи.
Трансформатор тока LCZ-35Q имеет усиленную внешнюю изоляцию и находится в рабочем состоянии.
LCZ-35G подходит для КРУ шириной 1,2 м.

3.Принцип использования

1) Подключение ТТ должно осуществляться по принципу последовательного соединения: то есть сопротивление первичной обмотки должно быть соединено последовательно с испытуемой цепью, а сопротивление вторичной обмотки должно быть соединено последовательно со всеми приборными нагрузками.
2) Выберите соответствующие изменения в соответствии с измеренным током, иначе ошибка возрастет.В то же время один конец вторичной стороны должен быть заземлен, чтобы предотвратить попадание высокого давления первичной стороны во вторичную сторону низкого давления после повреждения изоляции, что может привести к несчастным случаям с персоналом и оборудованием.
3) Разомкнутая цепь вторичной обмотки абсолютно недопустима, так как при разомкнутой цепи ток первичной обмотки I1 становится током намагничивания, вызывая резкое увеличение φm и E2, что приводит к перенасыщению намагниченности сердечник, серьезный нагрев и даже сжигание катушки;В то же время перенасыщение намагниченности магнитопровода увеличивает погрешность.Трансформатор тока в нормальной работе, вторичная сторона сродни короткому замыканию, если внезапно разомкнется цепь, электродвижущая сила возбуждения за счет небольшого численного значения изменения большого значения в потоке сердечника представляет серьезную плоскую волну насыщения, поэтому вторичная обмотка через нуль в магнитной индукции из высокой волны шпиля, ее значение может достигать тысяч или даже десятков тысяч вольт, угрожает безопасности персонала и характеристикам изоляции инструмента.Кроме того, разомкнутая цепь вторичной обмотки приводит к тому, что напряжение вторичной обмотки достигает сотен вольт, прикосновение к которой может привести к поражению электрическим током.Поэтому вторичная сторона трансформатора тока оснащена выключателем короткого замыкания для предотвращения обрыва вторичной обмотки.В процессе использования, как только цепь вторичной стороны разомкнется, следует немедленно снять нагрузку с цепи, а затем отключить питание.Позаботьтесь обо всем, прежде чем использовать его снова.

4.ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

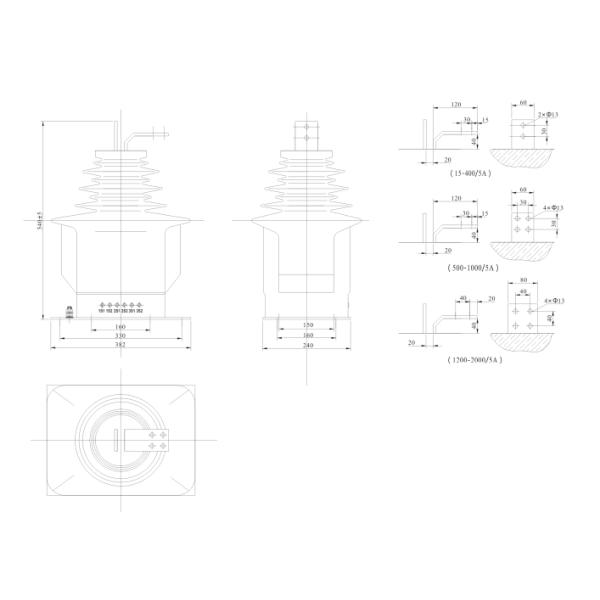

5.ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
