Желтый/серый/и т. д. Дизайн двойного ограничения прочной скользящей руки экскаватора для CAT330 PC360 ZX360

Каталог ZH экскаватор ручка бума.pdf

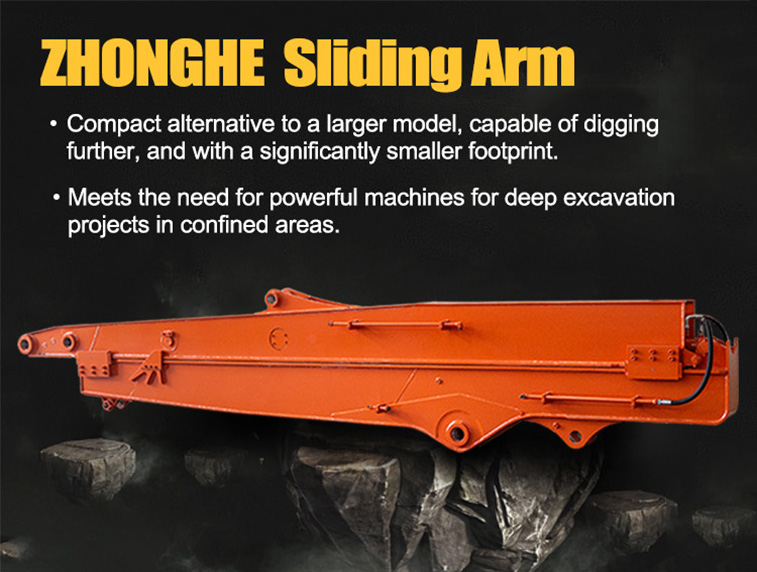

Сдвижной бум экскаватора является универсальным механическим устройством, которое играет решающую роль в различных отраслях промышленности и повседневных приложениях.

Как это работает

Сдвижная рука экскаватора расширяется и убирается ходом и спиной нефтяного цилиндра, чтобы получить больший радиус копания и глубину копания.

Внешняя телескопическая рука состоит из двух частей: верхней скользящей руки и нижней фиксированной руки.

Верхняя скользящая рука устанавливается над нижней фиксированной рукой, а подвижное тело формируется вверх и вниз обоими сторонами роликами и рельсами.

Благодаря расширению и сокращению телескопического цилиндра верхнее скользящее тело толкается вперед и назад, чтобы свободно расширяться и сжиматься.

Структура

В верхней скользящей руке установлен телескопический цилиндр, корпус цилиндра закреплен на нижней фиксированной руке, а стержень поршневого цилиндра закреплен на верхней скользящей руке.

Его основными компонентами являются: фиксированное тело, движущееся тело, скользящий механизм, телескопический цилиндр и т.д.

(Легко поддерживается)

ZHONGHE сдвигающаяся рука принимает не традиционную шкивку, а нейлиновые сдвижные пластины, которые можно быстро и удобно заменить.

(Твердая скользящая структура)
1Нижняя крышка верхней скользящей руки и верхняя крышка нижней фиксационной руки оба 20 мм.
2Покрывающие пластины вырезаются из целого куска, но не склеиваются, чтобы быть более твердыми и не легко деформироваться.

(Избегайте утечки масла)

Дизайн двойного масляного уплотнения для встроенного телескопического цилиндра предотвращает утечку гидравлического масла, продлевает срок службы скользящего цилиндра

(Долгий срок службы)
1.Двойная граница конструкции скользящего цилиндра предотвращает потрясение цилиндра и перетягивание.
2.Стальные слайдеры сварятся между скейтбордами, чтобы сопротивляться износу.

Хорошее обслуживание:

1Поддержка онлайн в течение 24 часов.

2- Техническая поддержка по видеосвязи.

(Наши инженеры сосредоточены на экскаваторе бум и прикрепление более 10 лет)

3Длинный экскаватор бум должен быть двух/трех совмещенных штук, чтобы сделать его fitable в контейнер, чтобы сэкономить расходы на доставку.

Гарантия

1 год для длинного расширения, 180 дней для цилиндра и соединения, 90 дней для ведра.
