Серия коробки передач QG кругового прифлянцованного мотора высокой точности планетарная
Серия коробки передач QG кругового прифлянцованного мотора высокой точности планетарная
Серия коробки передач QG кругового прифлянцованного мотора высокой точности планетарная
Серия коробки передач QG кругового прифлянцованного мотора высокой точности планетарная
Спецификации
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
1-20000
Срок поставки :
дни 5-8working
Упаковывая детали :
Нормальный
Ряд спецификации :
60-160
Ряд коэффициента скорости :
P1: 1-3arcmin P2: 3-5arcmin
Зазор возвращения :
8-16 arcmin
Спецификация :
64
Начало :
Китай
Твердость :
Затвердетая поверхность зуба
Описание

Коробка передач кругового прифлянцованного мотора высокой точности планетарная (серии QG)

Высокоточная планетарная коробка передач принимает дизайн шестерни шпоры, и использована в различных полях передачи контроля с моторами сервопривода, как механические инструменты точности, лазер режа оборудование, обрабатывающее оборудование батареи, etc. она имеет преимущества большой жесткости при кручении и большого вращающего момента выхода.

Характер продукции:

1. Выход соединения фланца Specail, может удовлетворять с самой большой установкой.

2. более короткий размер, низкий космос установки.

3. Низкая возвращенная отрицательная реакция, положение точности.

4. Двойная связывая полка structure.high клетки планетарная надежная. Смогите одевать реверзибельное вращение часто.

5. С функцией регулировки зазора в осевом направлении.
6. Вращая подшипник рамки можно переключить. После быть измененным в подшипник с наклонным корпусом, величина наибольшей допускаемой нагрузки на опору осевой силы и радиальной силы значительно будет уменьшена.
7. сопротивление удара, может приспособиться к высоким условиям ускорения и торможения.

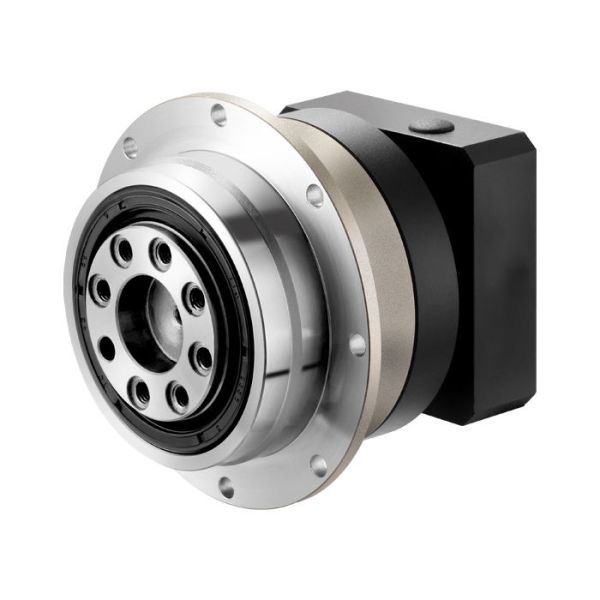

Продукты показывают:

Серия коробки передач QG кругового прифлянцованного мотора высокой точности планетарная

Параметры продукта
Спецификации QG64 QG90 QG110
Параметры Technal
Максимальн Вращающий момент Nm 3times расклассифицировало вращающий момент
Вращающий момент аварийной остановки Nm 3times расклассифицировало вращающий момент
Максимальная радиальная нагрузка N 2050 4100 8200
Максимальная аксиальная нагрузка N 513 1025 2050
Жесткость при кручении Nm/arcmin 13 31 82
Скорость Max.Input rpm 6000 6000 4500-6000
Расклассифицированная скорость на вводе rpm 4000 3000 3000
Шум dB ≤58 ≤60 ≤65
Время среднего срока службы h 20000
Эффективность максимальной допускаемой нагрузки % L1≥95% L2≥90%
Отрицательная реакция возвращения P1 L1 arcmin ≤3 ≤3 ≤3
L2 arcmin ≤5 ≤5 ≤5
P2 L1 arcmin ≤5 ≤5 ≤5
L2 arcmin ≤8 ≤8 ≤8
Таблица момента инерции L1 4 Kg*cm2 0,13 0,51 2,87
5 Kg*cm2 0,13 0,47 2,71
7 Kg*cm2 0,13 0,45 2,62
10 Kg*cm2 0,03 0,44 2,57
L2 16 Kg*cm2 0,03 0,23 0,47
20 Kg*cm2 0,03 0,23 0,47
25 Kg*cm2 0,03 0,23 0,47
28 Kg*cm2 0,03 0,23 0,47
35 Kg*cm2 0,03 0,23 0,47
40 Kg*cm2 0,03 0,23 0,47
50 Kg*cm2 0,03 0,2 0,44
70 Kg*cm2 0,03 0,2 0,44
100 Kg*cm2 0,03 0,2 0,44
Технический параметр Уровень Коэффициент QG64 QG90 QG110
Расклассифицированный вращающий момент L1 4 Nm 40 120 220
5 Nm 40 125 260
7 Nm 40 125 260
10 Nm 35 80 160
L2 16 Nm 50 120 300
20 Nm 50 120 300
25 Nm 50 125 350
28 Nm 50 120 300
35 Nm 50 125 350
40 Nm 50 125 350
50 Nm 50 125 350
70 Nm 50 125 350
100 Nm 35 80 220
Степень защиты IP65
Деятельность Temprature ºC - 10ºC к -90ºC
Вес L1 kg 1,3 3,4 7,1
L2 kg 1,9 4,7 9,5

Серия коробки передач QG кругового прифлянцованного мотора высокой точности планетарная

Наше преимущество:

соединение продетое нитку 1.Output, стандартная установка, всеобщее использование.
дизайн 2.Single консольный structure.simple, экономическая цена
3.Working устойчивое. Малошумный.
выход фланца 4.Round, продетое нитку обратное соединение, унифицированный размер.
5.Keyway можно раскрыть в вале силы.
спецификации соединения выхода 6.The закончены и много выборов
arcmin 7.Backlash 8-16. Смогите одеть большинств случай.

Вопросы и ответы:

Q: В каких областях ваши продукты главным образом использовали?

: В настоящее время, мы главным образом специализируем в двигателях уменьшения планетарной шестерни точности. Редуктор точности планетарный главным образом использован в поле автоматизации, как медицинское оборудование, принтеры 3D, машины двери раскрывая, выстукивая машины, токарные станки CNC и серия оборудования автоматизации.

Q: Как выбрать правую планетарную коробку передач?

: Прежде всего, нам нужно вы обеспечить уместные параметры. Если вы имеете чертежи мотора, то оно позволит нам порекомендовать соответствующую коробку передач для вас более быстро. Если не, мы хотел были бы вы обеспечить следующие параметры мотора:, то скорость ведомого вала, вращающий момент выхода, напряжение тока, течение, IP, шум, эксплуатационные режимы, размер и сила мотора, etc.

Q: Вы предлагаете подгонянные обслуживания?

: Да, мы предлагаем индивидуальное обслуживание. Вам как раз нужно положить вперед ваши потребности, мы сделаете наше самое лучшее для того чтобы обеспечить вас с планом, делаете планы, делаете наше самое лучшее для того чтобы отвечать ваши потребностямы.

Q: Что цена?

: Основной определитель цены каждого продукта количество заказа. Вы можете связывать с нами и позволяете нам знать один другого. Мы считаем, что наша цена, качество продукции и наше обслуживание сделают вас удовлетворенным.
