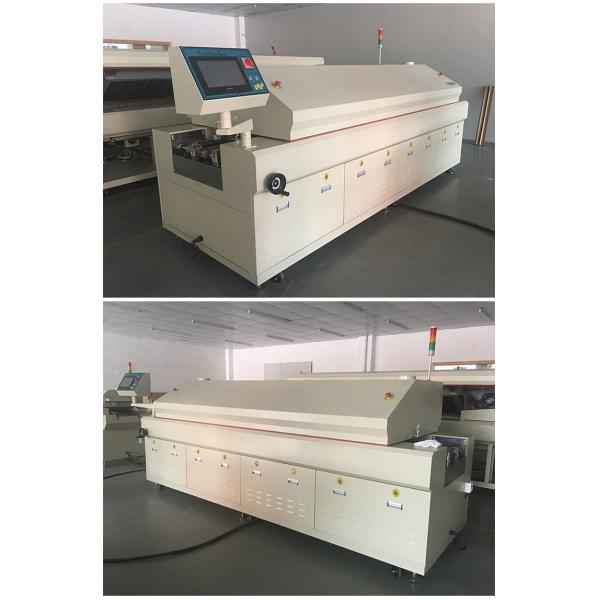

Машина для производства печатных плат, 6 зон, печь оплавления SMT, бессвинцовая, для поверхностного монтажа
Введение в продукт:

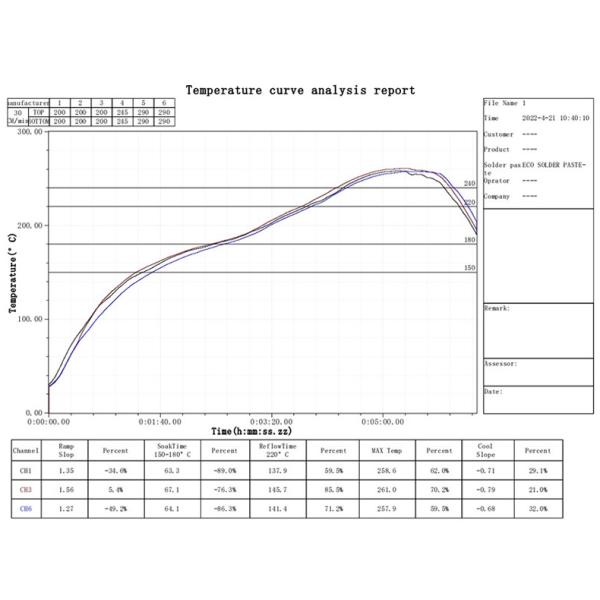

1. Обтекаемый дизайн придает печи отличный внешний вид, управление PLC+PID с замкнутым контуром для достижения высокоточного контроля температуры и повторяемых профилей.2. Она может сохранять 50 групп температурных параметров и предоставлять дополнительные 2 порта для тестирования профилей.
3. Электрические компоненты известных брендов, такие как автоматический выключатель Schneider (Германия), реле Omron (Япония). В то же время сертифицированный CE вентилятор специально разработан для бессвинцовой печи оплавления. Он работает стабильно и с низким уровнем шума.
4. Верхняя зона, кожух и крышка электрического шкафа легко открываются. Это удобно для очистки и обслуживания.
5. Внутренний туннель печи изготовлен из нержавеющей стали, которая выдерживает высокую температуру и легко очищается.
6. Все верхние и нижние зоны имеют принудительную конвекцию горячего воздуха.
7. Сетчатый конвейер из нержавеющей стали, направляющая обработана закалкой для большей стабильности, а также цепной конвейер и SMEMA.
8. Полностью соответствует различным требованиям к бессвинцовой обработке. Модульная конструкция для быстрого и простого обслуживания, что сокращает время и стоимость обслуживания.
Параметры машины:
| Модель | HRM-640 |
| Зоны нагрева | Верхние 6 зон |
| Нижние 6 зон | |
| Туннель нагрева | 1938 мм |
| Размеры | Д3571*Ш1200*В1450 |
| Вес нетто | около 1100 кг |
| Общая мощность | 41 кВт |
| Потребляемая мощность | Прибл. 8--8 кВт |
| Время разогрева от комнатной температуры до 260°C | < 15 мин |
| Тип управления | Сенсорный экран и ПЛК |
| Метод нагрева | Полностью принудительная воздушная конвекция |
| Контроль температуры | PID управление с замкнутым контуром, привод SSR |
| Диапазон температур | Окружающая среда---350℃ |
| Точность температуры | ±1 ℃ |
| Равномерность температуры | ±2 ℃ |
| Охлаждение | одна зоны охлаждения, воздушный охладитель для охлаждения |
| Метод конвейера | Сетчатый конвейер и цепной конвейер |
| Высота конвейера | 900±20 мм |
| Ширина сетчатого конвейера | 450 мм |
| Максимальная ширина печатной платы | 400 мм |
| Зазор для печатной платы | 30 мм |
| Направление конвейера | Слева направо |
| Скорость конвейера | 0-1000 мм/мин |
| Подъем крюком | Электрический винтовой полюс |
| Электропитание | 380 В, 3 фазы, 50 Гц |

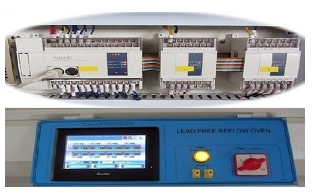

Система управления бессвинцовой печью оплавления HRE-640
1. Полностью англоязычный интерфейс, простой в эксплуатации, который может хранить более 50 групп параметров с рекомендуемыми параметрами для свинцовых/бессвинцовых изделий
2. Настройка температуры/скорости перед поставкой машины. Вы можете освоить управление ею в течение 10 минут.
3. Уникальная конструкция программы может регулировать потребляемую мощность при запуске и снижать пусковой ток. Лучший выбор для клиентов с ограниченным электропитанием.
4. Цветной интерфейс сенсорного экрана с контроллером ПЛК обеспечивает стабильную работу машины.
Электрическая часть бессвинцовой печи оплавления HRE-640
