Максимальная скорость 7' - 17' Рентгеновская машина для подсчета компонентов
Максимальная скорость 7' - 17' Рентгеновская машина для подсчета компонентов
Спецификации
Номер модели :
DS-3000
Компоненты :
Источник рентгеновского излучения, устройство обработки изображений, компьютерная система обработки
Функция :
Автоматическое подсчет остаточных материалов на производственных линиях SMT
База данных :
Поддержка подключения к MES, ERP и WMS Intelligent
Размер :
950*1460*1960 мм
Категория продукции :
машина луча x
Система безопасности :
Соответствует правилам FDA-CDRH CFR 21 1020.40 для рентгеновских систем шкафов, рентгеновская эмисси
Принцип работы :
Неразрушающее испытание с использованием рентгеновских различий поглощения
Инспекционные возможности :
Размер ленты и барабана 7" ~ 17", высота сканирования ≤80 мм, максимальная скорость проверки 7~17 ̊,
Описание



Преимущества оборудования DS-3000

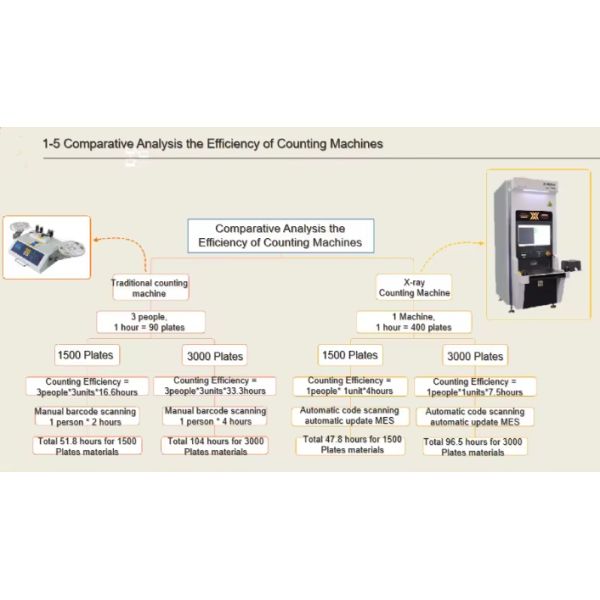

Источник рентгеновского излучения использует американскую рентгеновскую трубку VJ, которая имеет длительный срок службы и не требует обслуживания.Четыре 7-дюймовых пластины материала или один 13 до 17-дюймовых пластины материала могут быть рассчитаны одновременно. значительно сократить время подсчета и избежать избытка рабочей силы. вместо этого, он может помочь другим сотрудникам закрыть или изменить линию и сократить время переключения и остановки.



Использование интеллектуального рентгеновского счетчика обычно включает следующие шаги:

1. Приобретение изображений: захват или импорт рентгеновского изображения или сканирования, которые необходимо проанализировать. Это можно сделать с использованием совместимого рентгеновского оборудования или путем импорта цифровых сканирований.
2. Предварительная обработка: Подготовка изображения к анализу путем применения необходимых корректировок, таких как уменьшение шума, повышение контраста или калибровка изображения.Этот шаг обеспечивает оптимальное качество изображения для точного обнаружения и подсчета.
3. Выбор и конфигурация объектов: Определите конкретные объекты или вещества, которые должны быть обнаружены и подсчитаны.или пороговые значения плотности, в зависимости от объекта.
4Анализ и отчетность: запускается процесс анализа, позволяющий счетчику обнаруживать, считать и анализировать объекты в рентгеновском изображении.Результаты могут быть отображены в режиме реального времени или сохранены для последующего рассмотрения. Создавать отчеты, обобщающие выводы, если это необходимо.
Интерпретация и принятие решений: Проанализировать результаты и интерпретировать информацию, предоставленную счетчиком.и любые замеченные аномалии или нарушения.

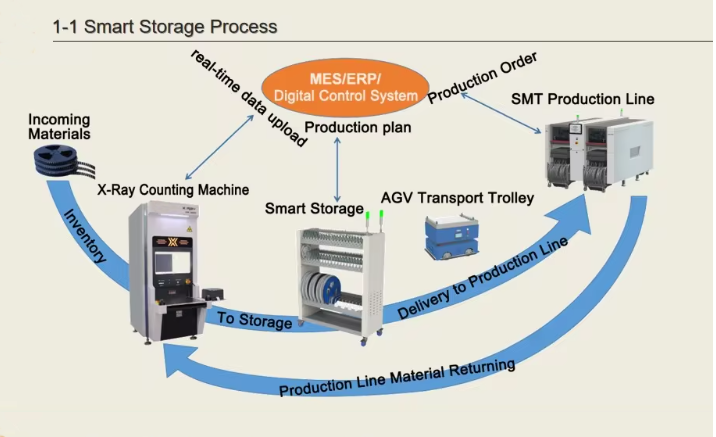

Требования к использованию: после завершения прямого подсчета с помощью интеллектуальной машины для подсчета рентгеновских лучей результаты подсчета будут загружены в цифровую систему управления для обновления.
Примечания для применения:

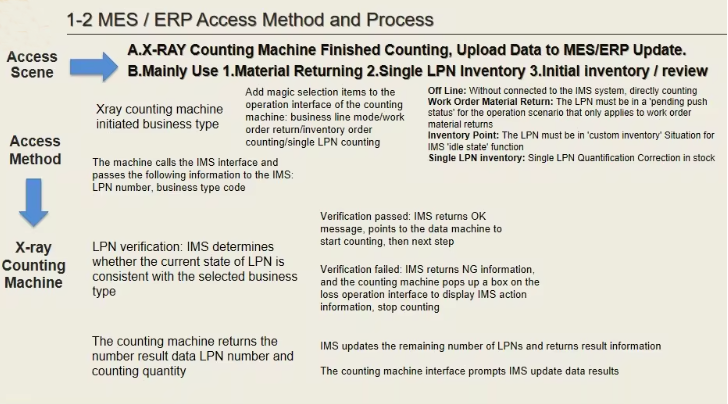

1 Вопрос о возврате материала WO 2 Единая инвентаризация LPN 3 Первоначальная инвентаризация/двойная инвентаризация.



Спецификации:



Общая спецификация

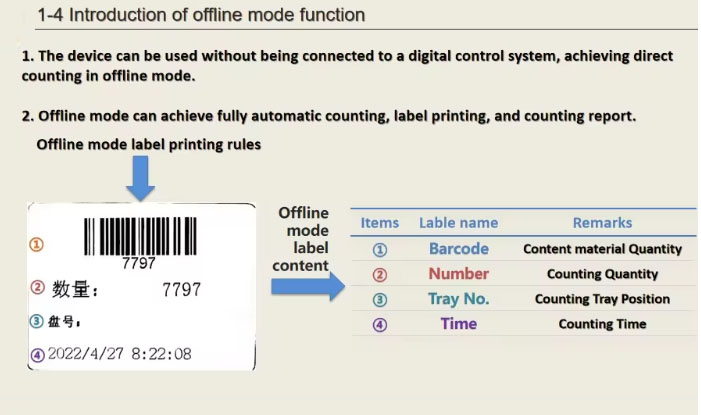

Рабочий режим Вне сети
Размеры ((мм) 800 ((W) X1380 ((D) X1950 ((H)
Вес Примерно 800 кг.
Электрическое питание 110 ~ 220ВАК 50/60Гц, 1,5 КВт
Компьютер системы
Промышленный ПК Промышленный ПК с процессором Intel i7 (64 бит)
Операционная система ОС Windows 10
Дисплей 27" FHD ЖК-дисплей
Система хранения
RAM: 16 ГБ, HDD: 1 ТБ + SSD: 256 Гб
Включенные аксессуары
Сканнер штрих-кодов /
Печатный аппарат для маркировки /
Инспекционные возможности
Размер ленты и катушки 7" ~ 17"
Высота сканирования ≤ 80 мм
Максимальная скорость проверки 7~17
Лента и катушка < 10 с/катушка или 4*7?? катушка < 10 с.
Минимальный размер компонента 01005
Точность проверки ≥ 99,99%
Рентгеновская трубка
Тип Закрытая трубка
Максимальное напряжение 50 кВ
Максимальный ток 1000 μA
Размер точки фокусировки 00,03 мм
Система визуализации
Тип Плоская панель детектора (FPD)
Эффективный диапазон обнаружения: 430 мм х 430 мм
Пиксельная матрица 3072*3072 пикселя
Размер пикселя 139 мкм
Скорость кадров 6fpsv
AD Преобразование 16 бит
Определяемый пакет
Чип, массовые, ESD пакеты, JEDEC поднос, трубка, транзистор.
Выявляемые компоненты

Конденсаторы, резисторы, индукторы, шарики, кристаллы, транзисторы, диоды,

FET, различные типы резисторов, желчные конденсаторы, обнаруживаемые соединители,

микросхем интегральных схем и т.д.
База данных
Поддержка подключения к MES, ERP и WMS Intelligent
Система безопасности
Стандартный

Соответствует правилам FDA-CDRH CFR 21 1020.40

подглава для рентгеновских систем шкафов.
Эмиссия рентгеновских лучей

< 1μSv/h (правило FDA-CDRH CFR 21 1020).40

требуемый стандарт подраздела < 5μSv/h)
Управление органом Система оценки отпечатков пальцев и паролей.
Защита шкафа от утечки излучения
Измеритель радиационной утечки в реальном времени
