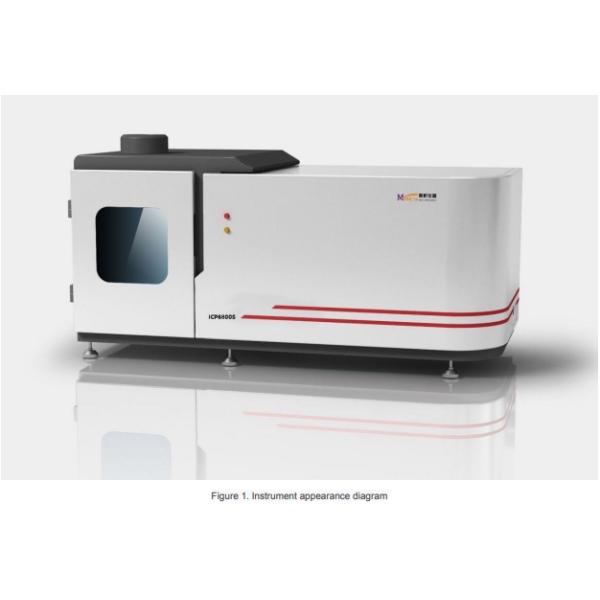

ICP-6800S индуктивно соединило спектрометр оптически излучения плазмы (стандарт)

1,1 введение аппаратуры

ICP6800S высокотехнологичный продукт. Свое полное имя одноканально просматривающ индуктивно соединенный спектрометр излучения плазмы. Оно главным образом использован в индустрии редкой земли, индустрии кремния, нефтехимической промышленности, анализе руды, выплавке металла, геологохимическом исследовании, безопасности лекарства, экспириментально исследовании, экологических испытывая и других полях

2,1 аппаратная конфигурация

Аппаратура ICP6800S главным образом составлена следующих больших частей: система управления хозяина, система электропитания соответствуя, система впрыски образца, etc.

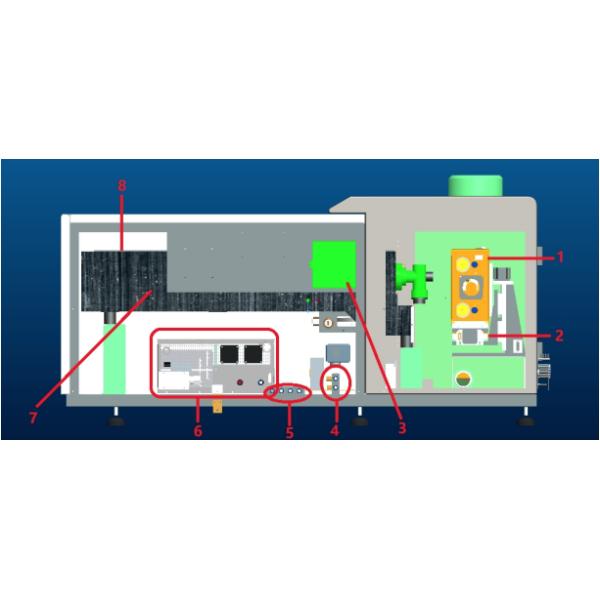

2.1.2 внутренняя структура

1. Автоматическая соответствуя система

2. Система платформы CNC мобильная

3. Мастерская система управления

4. Импорт и экспорт водного пути

5. Интерфейс воздушных потоков

6. Полупроводниковое электропитание rf

7. Система температуры постоянного

8. Система пути Splitter оптически

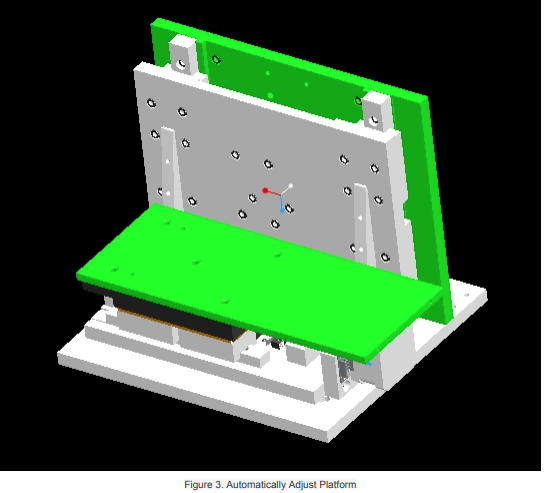

2.1.3 автоматическая система замечания и регулировки

Платформа автоматического регулирования: она автоматического управления режим компьютером для того чтобы отрегулировать размер ядра пламени для достижения самого лучшего положения замечания

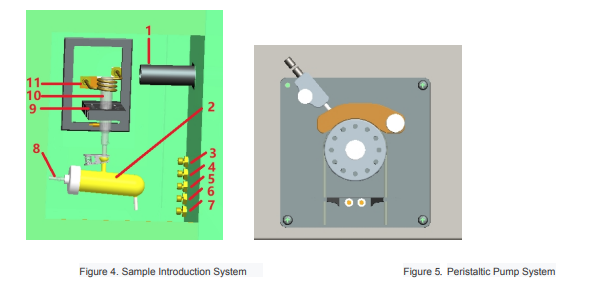

2.1.4 система введения образца

Генератор 3.1RF

1) Тип цепи: полупроводниковое электропитание RF, с функцией automatch.

2) Частота: 27.12MHz

3) Выходная мощность: 800 радиация w ~1500 w 4) избеганная RF: 30cm далеко от аппаратуры, электрическое поле: E﹤10V/m; магнитное поле: Сила H﹤0.2A/m 5): 220V, 30A 6)Регулирования потока газа: Счетчик- расходомер аргона плазмы: счетчиков- расходомеров аргона (60~1200) L/H или (1~20) Л/МИН вспомогательных: счетчика- расходомера аргона несущей (3~60) L/H или (0.05~1.0) Л/МИН: (3~60) L/H или (0.05~1.0) Л/МИН 7)Охлажденная вода: диапазон температур 20℃~25℃, resistivity>1 MΩ.

3,2 спектрометр

1) Оптика: Тип тернера Czerny

2) Разрешение: ≤ 0.005nm ≤ 0.008nm ≤0.015nm (решетки 2400 проводов) (решетки 3600 проводов) (решетка 4320 проводов)

3) Диапазон длины волны: решетка 2400 проводов: (190nm~800) решетка провода nm 3600: (190nm~500) решетка провода nm 4320: (190nm~460) измерение и управляемая схема nm 3.3Electronics

1) Спецификация фотоумножительной трубки: Hamamatsu PMT

2) Цепь связи: Интерфейс локальных сетей

3,4 компьютерная система

1) Набор главного компьютера бренда, который приспосабливать для XP, WIN7, операционная система WIN10

2) Принтер: Printe бренда
