В виду того что много разнообразий кирпичей магнези-хромия тугоплавких, некоторые литературы классифицировали и суммировали их:

(1) Силикат-скрепленные кирпичи магнези-хромия тугоплавкие (обычные увольнятьые кирпичи магнези-хромия). Этот вид кирпича сделан общей руды хрома с высоким содержанием примесей (SiO2 и CaO) и кирпич-делать магнезию, и увольняя температура ℃ около 1550. Структурные характеристики являются следующими: тугоплавкие зерна совмещены силикатом, открытая пористость высока, сопротивление для того чтобы ошлаковывать размывание плохо, и высокотемпературная стабильность тома плоха.

(2) Пре-прореагированные кирпичи магнези-хромия тугоплавкие. Магнезия (, который свет-сгорели порошок магнезии) и руда хрома со-филированы и увольнятьы в печи, и синтетический песок магнези-хрома использован как сырье для того чтобы сделать кирпичи для того чтобы сформировать «пре-прореагированные кирпичи магнези-хрома». Пре-прореагированные кирпичи магнези-хрома улучшенный тип силикат-скрепленных кирпичей магнези-хрома.

(3) сразу совместить кирпичи магнези-хромия тугоплавкие. Непосредственн-скрепленный огнеупорный материал магнези-хромия сделан концентрата хромия с низким содержанием примеси и относительно чистой магнезией, и увольняя температура над ℃ 1700. Свои структурные характеристики являются следующими: тугоплавкие зерна главным образом в непосредственном контакте, и сразу скрепляя степени периклаза (твердого раствора) - периклаза (твердого раствора) и шпинель периклаза (твердого раствора) (твердый раствор) в кирпиче высока, поэтому свои высокотемпературное представление, хорошая коррозионная устойчивость шлака, и высокотемпературная стабильность тома лучшие чем обычные кирпичи магнези-хрома.

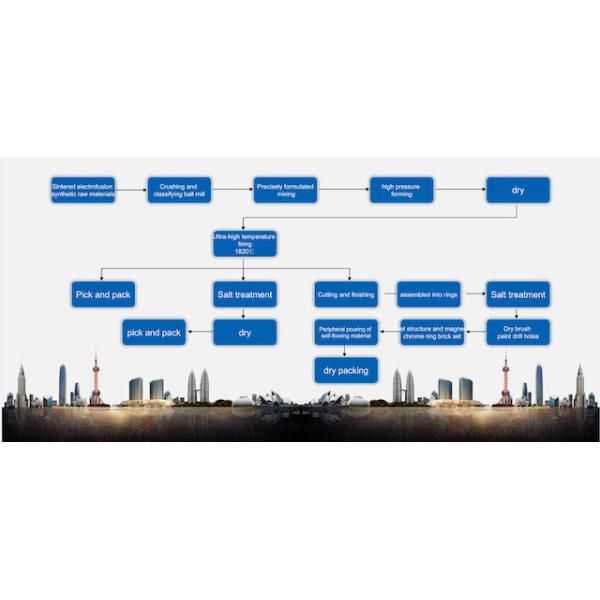

(4) жидкие зерна совмещены с кирпичами магнези-хромия тугоплавкими (electro-растворенный и после этого совмещенный с магнези-хромием). Руда магнезии и хрома (светлые, который сгорели порошок магнезии или руда магнезита и хрома) полно и равномерно прореагирована методом electrofusion для того чтобы синтезировать твердый раствор периклаза и шпинелевое сырье магнези-хромия твердого раствора с больше идеальной структуры, и после этого совмещает магнези-хромий кирпич сделан из этого сырья, которое вызвано жидким перекомбинированным зерном кирпичом магнези-хрома. В виду того что сырье для делать тугоплавкие кирпичи относительно чисто, им все нужно быть увольнятьым на высокотемпературной или ультравысокой температуре над 1750 °C. Своя микроструктура охарактеризована однородным распределением шпинели и других компонентов, низкой пористости, непосредственного контакта между тугоплавкими зернами, высокой удельной работы разрыва, хорошей коррозионной устойчивости, и высокотемпературной прочности, но недостаток стабильность термального удара. бедные.
