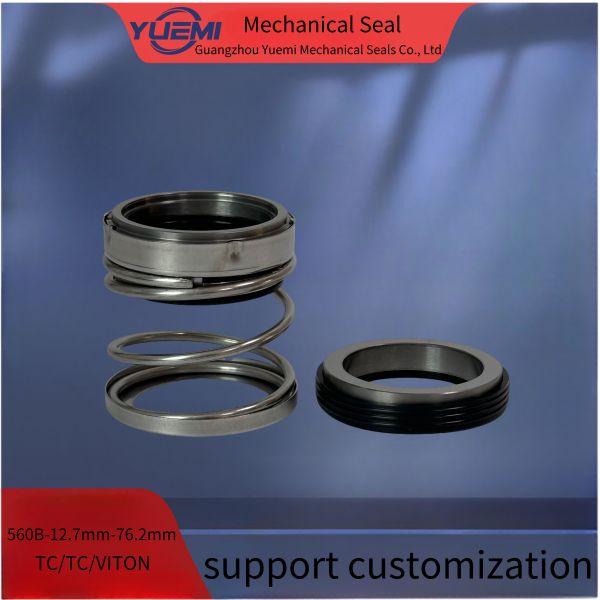

Механическое уплотнение в YM560B идеально подходит для применения в целом, предназначенное для производства больших партий. Эффективное хранение запасов благодаря легкозаменяемым частям.Тип 560B серии широко используется в центробежных насосов, турбинные насосы, компрессоры, насосы для горячей воды и другое оборудование для вращающегося вала.

Механическое уплотнение с односторонним и односторонним метлом
Двухнаправленный
Нескользящая конструкция, эластомерный мешок автоматически компенсирует первичное износ кольца

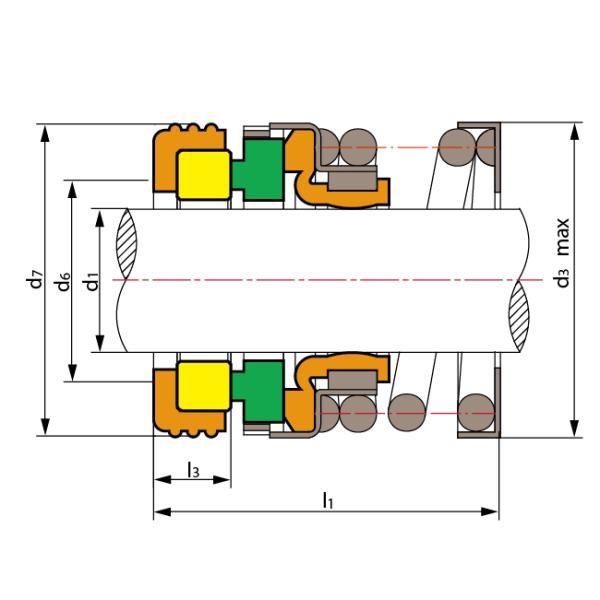

ИМ.560B,ИМ.560 тысяч.ИМ.560C,ИМ.560A показывают разницу в размерных данных, доступных с различными стандартными рабочими длинами.
Доступно в метрических и дюймовых размерах
ИМ.560А также может использоваться в качестве двойных механических уплотнений в двух комплектах.

Применение таблицы сочетания моделей водяных насосов

Технические параметры

Материалы

Приготовление:
1. Внешний диаметр вала находится в пределах допустимой допустимости +-0,05 мм
2. Выпуск вала < 0,1 мм
3. Плотность конца вала < 0,13 мм
4, нет острых краев на вале над кольцом

Примечание:
Во время установки, не царапать или повредить кольцо. Если что-то повреждено, пожалуйста, свяжитесь с нами, чтобы заменить новый.

Установка в конструкциях:
1. полный набор уплотнения картриджа очищается и точно проходит проверку утечек перед продажей.

2 Размещение между уплотнителем и валом составляет dl h6 0.8В конце вала должен быть проходный вход.Внешний диаметр вала в положении винта должен быть на 0,2 мм меньше,чтоб не дать винту слишком сильно затянуться.

3Поместите уплотнитель картриджа в насосную камеру, затем:
A: Укрепление четырех винтовых болтов фланцев, обеспечивающих вход среды в отверстие "G" в верхнем положении

B: Укрепить четыре винта и расположить рукав вала на вале.
С: Уберите четыре габаритные таблички. Пожалуйста, оставьте их и используйте их в будущих установках и
Разобраться.
D: соедините среднюю свинцовую трубу с отверстием "G", чтобы отмыть тепло от трения и
промывку уплотнительной камеры при работе насоса.

Примечание:
Чтобы завершить установку, он поворачивал вал вручную, чтобы проверить вращение, если он не мог вращаться плавно, уплотнение было неправильно установлено.
