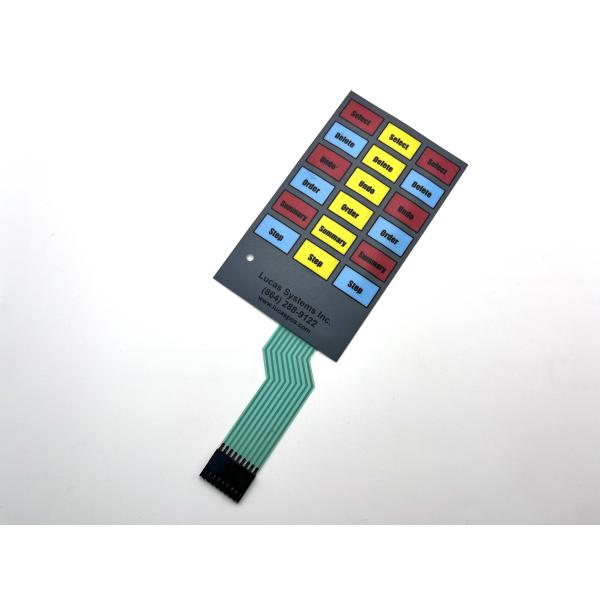

Настраиваемая поверхность монтажа мембраны переключает графические перекрытия для устройства для волос

Мембранные переключатели

• Определение: Мембранные коммутаторы - это тип электронного коммутатора, который состоит из нескольких слоев, включая гибкую мембрану, печатную графику и электрические контакты.
• Функциональность: используются для управления устройствами путем завершения схемы при нажатии кнопки.
• Преимущества:
  • Прочность: устойчивы к пыли, влаге и загрязнениям.
  • Нижний профиль: предлагает изящный дизайн, который может быть настроен для различных приложений.
  • Легко чистить: Плоская поверхность легко стереть, что делает ее гигиеничной для медицинских применений.

Графические перекрытия

• Определение: Графические перекрытия - это печатные слои, которые покрывают и защищают основную схему мембранного переключателя.
• Консультации по проектированию:
  • Материал: Обычно изготавливается из полиэстера или поликарбоната, обеспечивая долговечность и прозрачность.
  • Методы печати: Среди распространенных методов - экранизация, цифровая печать и ультрафиолетовая печать.
  • Заканчивай.: варианты включают матовую, глянцевую или текстурированную отделку для повышения видимости и тактильной обратной связи.
• Конфигурация: Графические перекрытия могут быть адаптированы с точки зрения цвета, формы, размера и функциональности, чтобы соответствовать конкретным требованиям устройства.

Заявления

• Промышленность: широко используется в медицинских устройствах, автомобильных контроллерах, потребительской электронике и промышленном оборудовании.
• Опыт пользователя: Улучшает удобство использования, предоставляя четкие визуальные сигналы и тактильную обратную связь для пользователей.

Спецификация:

1)Материал (для переднего или лицевого покрытия)

Полиэстер:

1.Очень универсальный для рельефа

2Высокая устойчивость к химическим веществам.

3.Более долговечность

4.Для внутреннего и внешнего использования, устойчивы к УФ

Поликарбонат:

1Различные поверхности ((Глянцевый, Мат) и толщина ((От 0,12 мм ~ 2 мм)

2. экономически эффективный по цене

3Для внутреннего и внешнего использования

2)Эмбосировка

Рельефные рельефы ремня/рельефные рельефы подушек/рельефные рельефы ямы

Графические перекрытия могут быть выгравированы, чтобы вставить купола / светодиод, оставить место для механических ключей / светодиодов и обеспечить тактильные указания и лучшее тактильное ощущение.

3)Окна (для функции отображения)

1.Печать различных цветов окна, как прозрачное серое/красное/зеленое окно для отображения

2Прозрачное окно для ЖК-дисплея

2. Матовое/полупрозрачное окно для светодиодов

4)Ключи/кнопки

Тактильные клавиши--- с металлическим куполом или поликуполом

Нетактильные - серебряные точки печати с плоским ключом

5) Встроенные светодиоды

Маленькие, яркие огни, всего около 0,02 ̊ в высоту, доступные в нескольких ярких цветах.

Цвета светодиодов: белый, желтый, оранжевый, зеленый, красный или двойной цвет светодиодов.

6)Кабель

Это расширение печатной схемы и используется для связи с вашим устройством.

7)Виды разъемов

1.Связующее с нулевой силой вставки (ZIF); 2.Связующее женское; 3.Связующее мужское

8) ЭМИ / РФИ / ESD Shielding

использовать защиту из алюминиевой фольги / прозрачный электропроводящий полиэстер ITO

9)Клей

в основном используются 3M-двухсторонний клей

10)Задняя панель-

в алюминии, поликарбонате, акриле, ПХБ

Общая структура переключателя мембраны
