Сертификация UL Функция затемнения Микроволновая длина MC601V с кнопкой 0-10V для Северной Америки

Описание

MC601V - это инновационные и активные детекторы движения с системой HF 5,8 ГГц. Движение может быть обнаружено через пластик, стекло и тонкие неметаллические материалы.И он подходит для Северной Америки с сертификацией UL.

Это усовершенствованный датчик зоны обнаружения, поскольку он использует технологию третьего поколения Merrytek, обычный 5.8 ГГц микроволновой модуль может легко достичь высокой установки высотой до 12 м и длинной области обнаружения 8 м в радиусе.И есть два различных способа установки, поверхностная установка и на основе установки,

Датчики позволяют экономить энергию без ущерба для комфорта.который идеально подходит для использования в некоторых областях, где требуется уведомление об изменении света, прежде чем полностью выключить.

Кроме того, интерфейс 0-10В в датчиках может совпадать с самостоятельным датчиком дневного света MS01 от Merrytek, и реализовать сбор дневного света,означает, что система освещения имеет автоматические элементы управления, которые либо выключают, либо притупляют искусственное освещение в ответ на доступный дневный свет в помещении..

Особенность

1.Входное напряжение 120/277V AC, 50-60Hz

2. 2-ступенчатое или 3-ступенчатое затемнение с 1-10В регулируемым управляющим

3Разработанный с интерфейсом Syn, группа датчиков может управляться синхронно.

4. 5 лет гарантии

Параметры

Функция

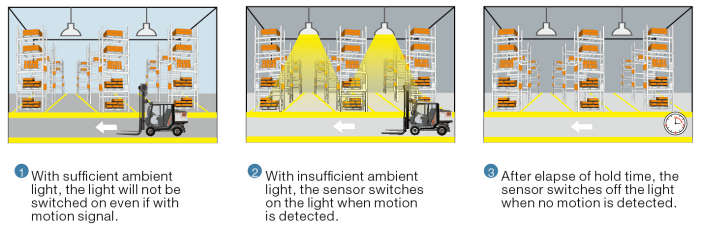

1. Функция включения-выключения ((Период ожидания 0s )

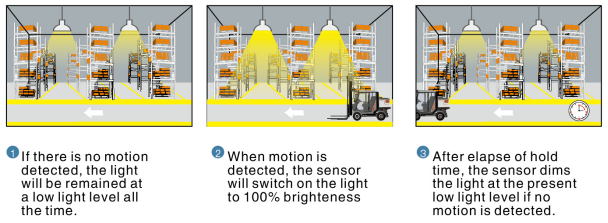

2. 2-ступенчатая функция приглушения ((Период ожидания+∞)

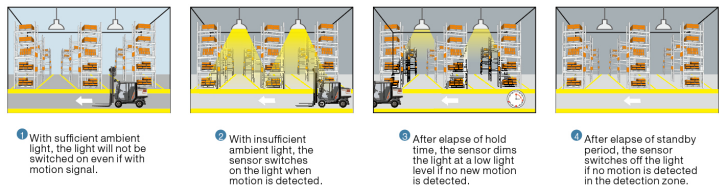

3. 3-ступенчатая функция затемнения ((Время ожидания 5s/5min/10min/30min/1h)

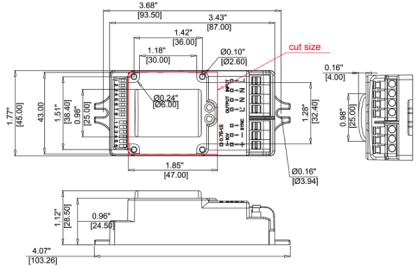

Размер (мм)

*Для блокировки микроволновой передачи, пожалуйста, разрежьте отверстие, как на рисунке выше, чтобы убедиться, что микроволновая антенна не подвергается воздействию металла.

Проводка

*Сенсор предназначен для подключения только одной нагрузки.

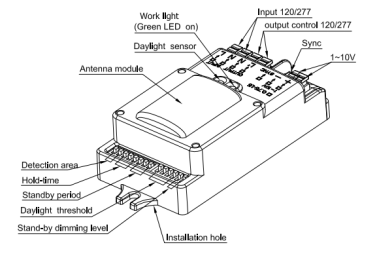

Структура

Модель обнаружения

Установка потолка

Высота:3 м	Высота: 6 м	Высота: 9 м	Высота: 12 м
Чувствительность: 100%	Чувствительность: 100%	Чувствительность: 100%/75%	Чувствительность: 100%
Быстро движутся.	Быстро движутся.	Быстро движутся.	Быстро движутся.
(Скорость: 1 м/с)	(Скорость: 1 м/с)	(Скорость: 1 м/с)	(Скорость: 1 м/с)
Медленное движение.	Медленное движение.	Медленное движение.	Медленное движение.
(Скорость: 0,3 м/с)	(Скорость: 0,3 м/с)	(Скорость: 0,3 м/с)	(Скорость: 0,3 м/с)

Настройки переключателя

Область обнаружения

Время ожидания

Период ожидания

Дневной датчик

Уровень ожидания DIM

Инициализация

Функция включения/выключения /3-ступенчатая функция затемнения: После включения датчик автоматически включает свет при 100% яркости. После 10 секунд он выключает свет.датчик не может обнаружить движение. 2/ 2-ступенчатая функция затемнения: после включения датчик автоматически включает свет при 100% яркости. После 10 секунд он затемняет свет до низкого уровня освещенности (настройка уровня затемнения в режиме ожидания).Во время инициализации, датчик не способен

Настройки на заводе

Область обнаружения: 100%, время ожидания: 5 с, период ожидания: 5 с, уровень слабости ожидания: 10%, датчик дневного света: отключен

Уведомление о подаче заявки

1. датчик должен быть установлен квалифицированным электриком. и убедитесь, что электроснабжение отключено перед установкой или обслуживанием продукта.

2Установка в стеклянном или пластиковом корпусе приведет к снижению чувствительности обнаружения.

3Область обнаружения будет зависеть от скорости движения, высоты установки и объема движущегося объекта.

4Дневной датчик был протестирован в солнечной среде без лампочки.

5. Настройки датчиков могут потребоваться настроить, чтобы соответствовать месту установки, пожалуйста, следуйте инструкциям ниже или свяжитесь с производителем.

6Датчик предназначен только для использования в помещении.Дождь или дующий ветер могут запустить микроволновой датчик даже без человеческого движения при использовании на открытом воздухе.

7Расстояние между любыми двумя датчиками должно быть не менее 3 м, чтобы избежать помех друг с другом.

8Если микроволновой датчик установлен в металлическом осветительном приборе или в помещении с большим отражателем, например, в складе с металлической крышей,микроволновка будет отражаться и вызвать свет постоянно освещен даже если без сигнала движения. Пожалуйста, уменьшите область обнаружения (чувствительность) для решения проблем или свяжитесь с производителем микроволнового датчика для оказания технической поддержки.

9. Убедитесь, что датчик не близко или быть заблокированы высокой плотности материала, таких как металл, стекло, бетонные стены и т. д. Материалы уменьшат или блокировать микроволновку и вызвать ложный триггер.

10Убедитесь, что в установке нет вентиляторов или других вибрирующих объектов.

11Вам рекомендуется протестировать 5 образцов перед массовым применением датчика в новом проекте освещения.
