MC613V D RC, датчик движения UL, 108-382Vac, функция затемнения с съемным датчиком

Для получения дополнительной информации, пожалуйста, обратитесь к следующим:

MC613V D RC спецификация 2022.06.24.pdf

1. Особенности

• Встроенный датчик движения и датчик дневного света для интеллектуального управления
• 120/277/347Vac Входное напряжение;
• Мощность в режиме ожидания: < 1,0 Вт;
• Функция включения/выключения с трехступенчатой функцией затемнения с съемным датчиком;
• Североамериканская версия для линейных и подвесных огней;
• Расстояние обнаружения: (диаметр*высота: 4*6 м максимум)
• Функции могут устанавливаться с помощью переключателей DIP или инфракрасного дистанционного управления MH02, таких как область обнаружения, время ожидания, уровень готовности, уровень слабости готовности и т. д.
• 5-летняя гарантия

2. Параметр

3. Функция

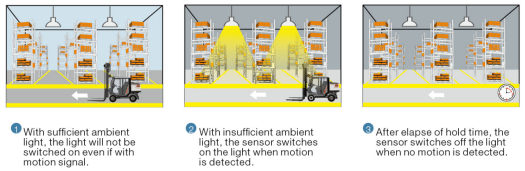

1) Функция "Включение/выключение" (период ожидания устанавливается на 0s)

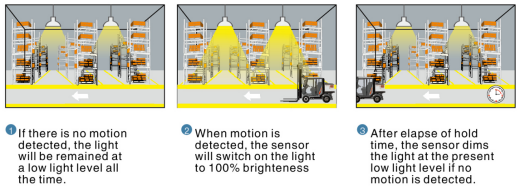

2) 2-ступенчатая функция приглушения (период ожидания устанавливается на ∞+∞)

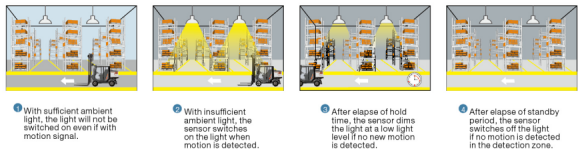

3) 3-ступенчатая функция приглушения (период ожидания устанавливается на 10 с/1 мин/3 мин/5 мин/10 мин/30 мин)

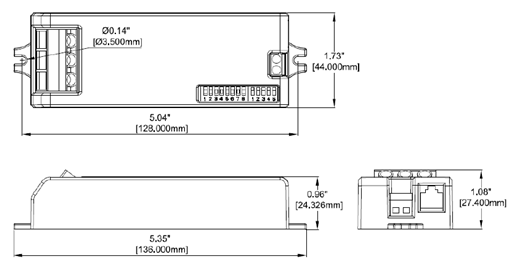

4Размер (мм)

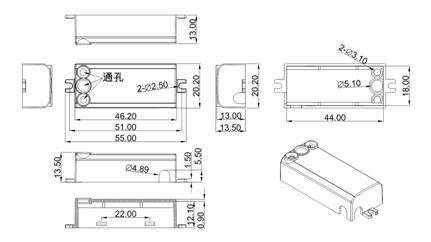

Отсоединяемый датчик, как показано ниже:

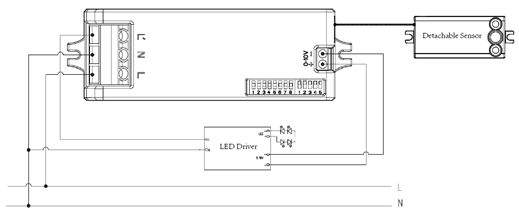

5Проводка.

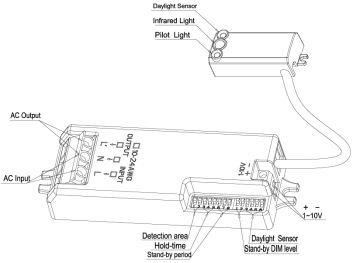

6Структура

7. Модель обнаружения

Установка потолка

Высота установки на потолок: 3 м	Высота установки на потолок: 6 м
Чувствительность: 100%/75%/50%/25%	Чувствительность: 100%
Нормальное движение (скорость:1 м/с)	Нормальное движение (скорость:1 м/с)
Медленное движение (скорость 0,3 м/с)	Медленное движение (скорость 0,3 м/с)
* Только 100% чувствительность обнаружения является работоспособным, когда установлено на высоте монтажа 6 м. способны обнаружить сигнал движения.

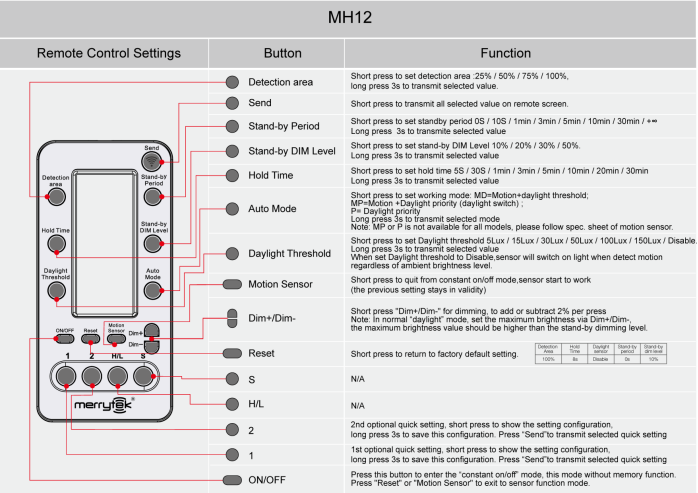

8. Дистанционное управление

9. Настройка переключателя DIP

Область обнаружения

Время ожидания

Период ожидания

Уровень ожидания DIM

Дневной датчик

10. Инициализация

1) Функция включения/выключения /3-ступенчатая функция затемнения:

После включения датчик автоматически включает свет при 100% яркости. После 10 секунд он выключает свет. Во время инициализации датчик не в состоянии обнаружить движение.

2) 2-ступенчатая функция затемнения:

После включения датчик автоматически включает свет при 100% яркости. После 10 секунд он затемняет свет до низкого уровня освещенности (установленного на уровне ожидания).датчик не может обнаружить движение.

11.Фабричные настройки

Площадь обнаружения: 100%, время ожидания: 8 с, период ожидания: 0 с, уровень слабости ожидания: 10%, датчик дневного света: отключен

12.Уведомление о подаче заявки

(1) Сенсор должен быть установлен профессиональным электриком. Пожалуйста, выключите питание перед установкой, проводкой или установкой переключателей DIP.

(2) Микроволны не могут проникать в металл. Не помещайте продукт в закрытую или полузакрытую металлическую лампу. Ни металлу, ни стеклу не разрешается покрывать поверхность изделия.Если антенна должна пройти через металлическую пластину, пожалуйста, убедитесь, что верхняя часть датчика находится рядом с металлической пластиной.

(3) Расстояние между датчиками должно быть больше 3 метров. Держите датчик подальше от коммутаторов, маршрутизаторов и других беспроводных устройств, чтобы избежать радиопорушений, более 2 метров.Поверхность антенны микроволнового модуля должна быть удалена от входного тока переменного и выходного тока постоянного тока, чтобы избежать низкочастотных или высокочастотных сигналов, влияющих на нормальную работу антенны микроволнового датчика.

(4) Вибрационные сигналы должны рассматриваться как движущиеся сигналы к сенсору запуска.выходы кондиционеров, выхлопные отверстия, выхлопные отверстия дымовых установок, дрожащие вентиляторы и т. д. Домашние животные в зоне обнаружения могут вызвать обнаружение.

(5) Датчик предназначен только для использования в помещениях. Водонепроницаемость будет затронута при использовании на открытом или полузакрытом воздухе. Ветер, дождь и движущиеся объекты могут вызвать ложное срабатывание.При установке датчика в металлическую лампу, на металлической отражающей поверхности или в узком закрытом устройстве, микроволновка будет многократно отражаться и вызывать ложное срабатывание.Пожалуйста, уменьшите чувствительность датчика или контакта производителя для технической поддержки.

(6)Эта модель подходит для установки на потолок. Если установка на стену, область обнаружения увеличится, что делает микроволнов проникать в стену или свет не выключается, и, пожалуйста, изменить чувствительность до 25%.Если 25% бесполезно, пожалуйста, избегайте установки на стену или обратитесь к производителю для получения технической поддержки.

(7) В связи с постоянным совершенствованием содержание настоящей инструкции может быть изменено без предварительного уведомления.

(8) Пороги дневного света измеряются в солнечный день без тени и при состоянии диффузного отражения окружающего света.Различные окружающая среда и климат вызывают различные значения яркости, которые измеряют датчики дневного света.

(9) Область чувствительности связана с скоростью движения объектов, размером движущихся объектов, высотой установки, углом установки, рабочей средой, отражающими материалами и т.д.

(10) Указанная область обнаружения является типичным значением, измеренным с помощью испытателей высотой 165 см в открытой помещенной среде.

(11) Датчик установлен в пластике, стеклянная лампочка снижает чувствительность датчика.

(12) Не размещайте датчик вблизи объектов с высокой плотностью, таких как металл, стекло, стены смешанного назначения и т. д. Датчик может быть активирован по ошибке.

(13)Параметры датчика могут быть переконфигурированы в различных условиях установки.Пожалуйста, ознакомьтесь с приведенными выше инструкциями или свяжитесь с производителем.
