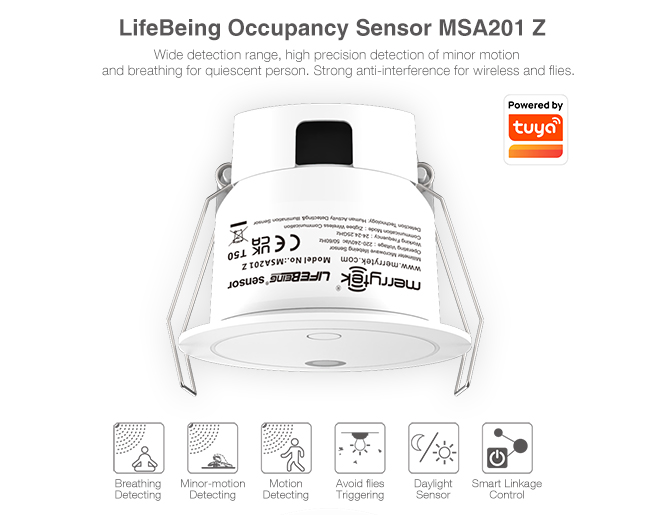

Tuya Zigbee беспроводное управление обнаружение человеческого присутствия живых существ датчик IP20

1.Особенность

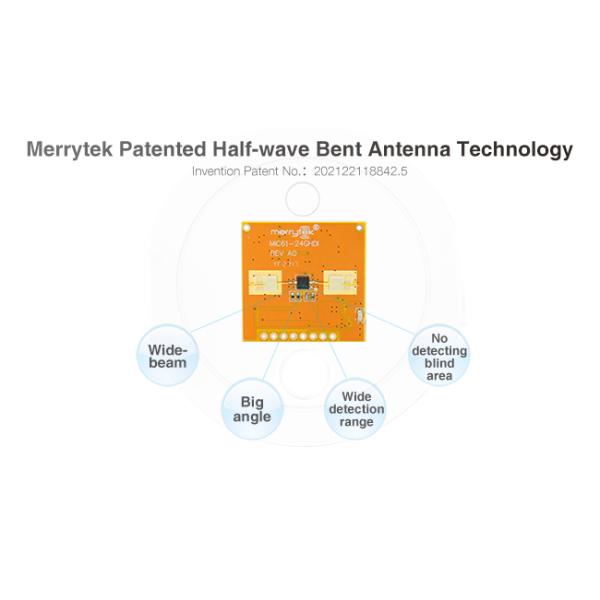

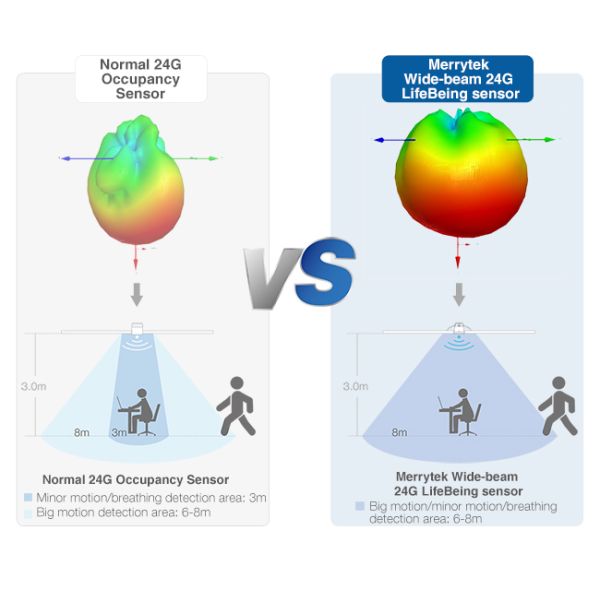

MSA201 Z - это всасывающийся сенсор ZigBee беспроводной сети, который обнаруживает движение, легкое движение и сигналы дыхания, а также может различать, есть ли кто-то.Продукт использует 24 ГГц высокоприбыльную технологию радиолокации миллиметровой волны большого луча, который характеризуется реализацией обнаружения живого присутствия, работающего в качестве блока сбора данных в системе управления Tuya.

1) Радарная технология миллиметровых волн, которая точно определяет движение человека/легкое движение и сигнал дыхания.

2) Примите технологию обнаружения живых существ, которая может обнаруживать движение, незначительное движение и сигналы дыхания, и осознать истинное обнаружение присутствия.

3) Интегрированный датчик движения и дневного света.

4) компактный дизайн, встроенный в Tuya ZigBee беспроводный модуль, широко применяется в офисах, заседаниях, классах, отелях, умных домах и других областях применения IoT.

2Функция продукта

Продукт имеет механизм передачи информации о состоянии человеческого тела ((беспилотный/занятый: режим ходьбы, режим отдыха, режим присутствия) и уровня света модулю Zigbee,Затем отправьте эти данные в облако через ZigBee шлюз для управления другими устройствами Tuya ZigBee интерактивно.

Прогуляться МОде ((Большое предложение):большое движение (ходьба) человеческого тела.

Отдых МОтвет на вопрос:только небольшие движения человеческого тела, такие как движение вперед, назад, качание конечностей, дрожание головой, печатание, игра с мобильными телефонами и другие мелкие действия.

Присутствие МОде ((Вдыхание):обнаруживает только дыхание человека в пределах 30S (поведение расширения брюшной полости, грудной полости), не обнаруживается значительного движения.

СветУровень RПримечание:сообщать текущий уровень освещенности при изменении уровня освещенности в пределах предварительно установленного диапазона изменения

1Чувствительность, индикаторный свет, время ожидания и другие параметры устанавливаются через Tuya APP.

2Датчик движения не работает, когда чувствительность на 0%.

3. функция обнаружения занятости человека и уровня дневного света для переключения и автоматизации других устройств.

4Движение, незначительные движения и сигналы дыхания разделены для реализации различных режимов управления поведением.

5. показать состояние (отсутствие/занятость: режим ходьбы, режим отдыха, режим присутствия).

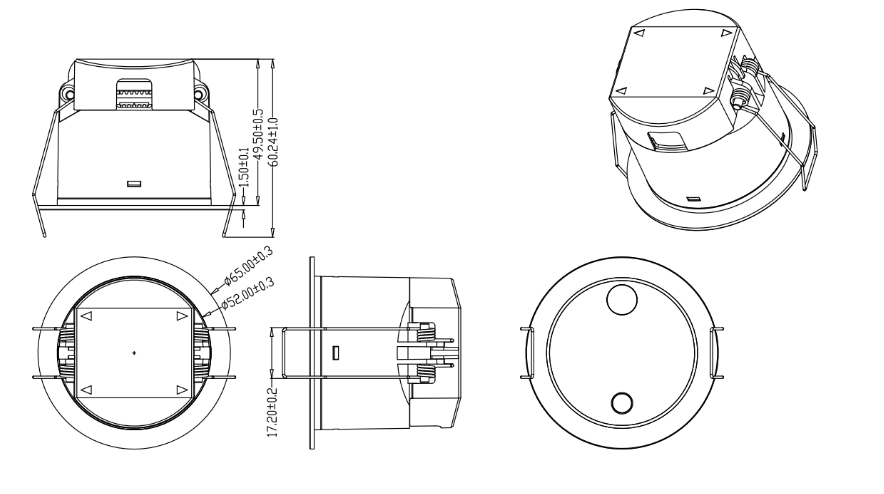

3. Размер(мм)

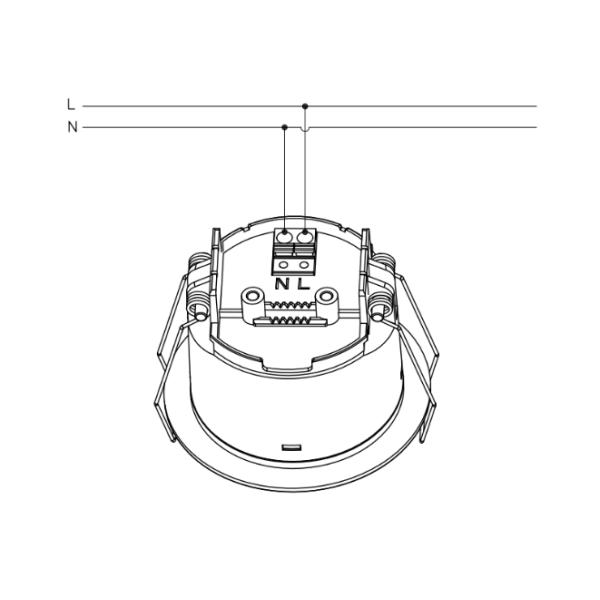

4.Проводка

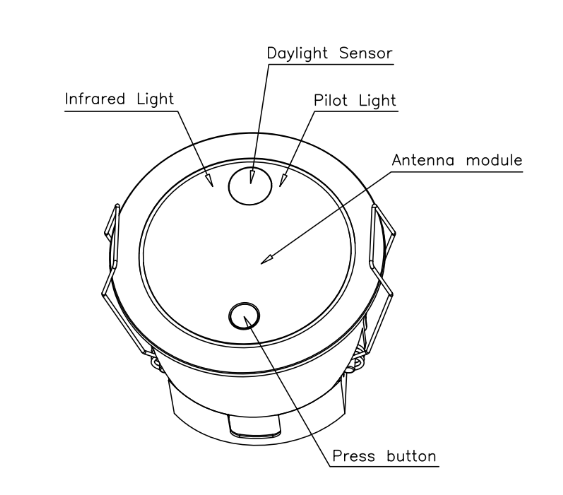

5. Структура

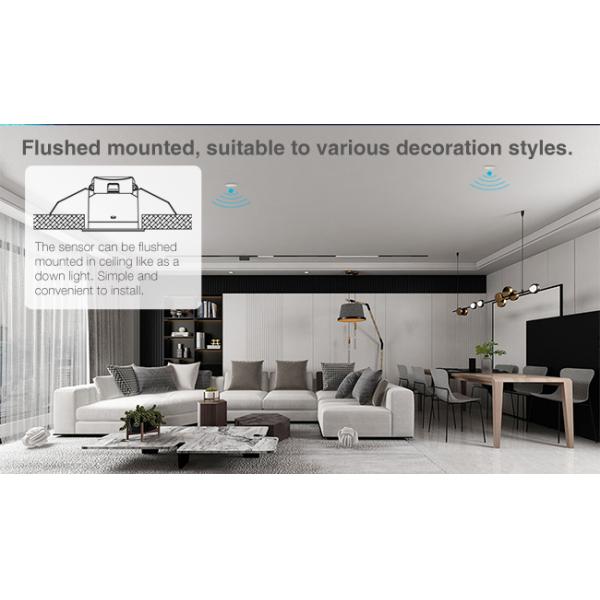

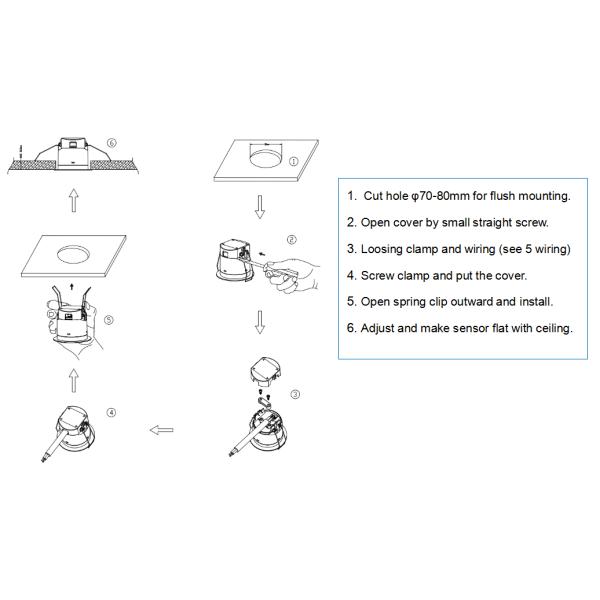

6Установка

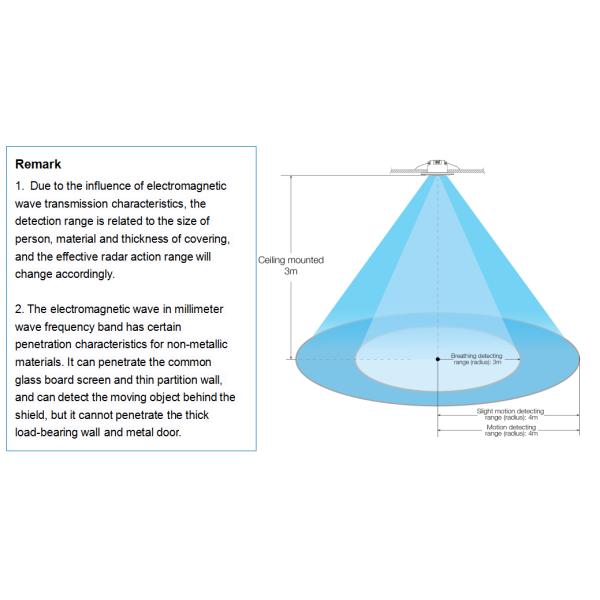

7Зона обнаружения.

8. Указание на сочетание

• Ручное отсечение

a. Нажмите кнопку соединения на датчике:

После подключения APP к шлюзу Tuya ZigBee, включения датчика и длительного нажатия кнопки подключения через 3S зеленый индикатор будет мигать 1 минуту, чтобы ввести состояние подключения сети;После успешной паровки, светодиодный индикатор будет оставаться включенным в течение 10 с; если не удалось соединить, светодиодный индикатор будет выключен в течение 10 с.

b. Сочетание с помощью пульта дистанционного управления

После подключения APP к шлюзу Tuya ZigBee, включения датчика и нажатия клавиатуры "TEST 2S" на пульт дистанционного управления зеленый индикатор будет мигать в течение 1 минуты для ввода состояния парирования сети;После успешной паровки, светодиодный индикатор будет оставаться включенным в течение 10 с; если не удастся соединить пара, светодиодный индикатор будет выключен в течение 10 с.

Примечание: После успешного сочетания, ремонт удалит предыдущую запись сочетания; Если сочетание вручную, ремонт может быть выполнен, как только включить датчик; если сочетание дистанционным управлением,Ремонт не может быть сделан до 20 с после включения датчика.

• Автоматическое соединение

После включения датчика, датчик начнет инициализацию в течение 20 секунд, датчик будет автоматически сочетаться в течение 2 секунд, после успешного сочетания, светодиодный индикатор будет продолжать в течение 10S; если не удается сочетаться,светодиодный индикатор будет выключен в течение 10 сЧерез 3 минуты датчик снова автоматически соединяется.

9. Инициализация

После включения индикатор мигает в течение 20 секунд, а затем выключается.датчик не взаимодействует с модулем связи и не обнаруживает внешние сигналы движенияПосле завершения инициализации он входит в нормальное рабочее состояние.

10Уведомление о заявке

1) Датчик должен быть установлен профессиональным электриком. Пожалуйста, отключите питание перед установкой, проводкой или изменением настроек переключателя.

2) Поместите датчик как можно дальше от больших площадей металлической плиты, стекла и других материалов с высокой средней плотностью, чтобы избежать ошибочного срабатывания.

3) Избегайте обнаружения окна датчика дневного света детектора, облученного недействительным источником света, который будет мешать измерению окружающего света.

4) При установке и использовании продукт не должен находиться слишком близко к беспроводному маршрутизатору на расстоянии не менее 2 м друг от друга.

5) Настройка зоны обнаружения и индикатора включения и выключения на MH10. ((Нажатие HS на MH10 делает индикатор включенным, а нажатие LS на MH10 делает индикатор выключенным.)

6) Микроволновка датчика может проникать в стену здания, что может вызвать ошибочное сообщение, когда микроволновка проникает в стену, чтобы обнаружить движущиеся объекты за пределами укрепленной зоны.Чтобы избежать по ошибке, выбирайте подходящее место при установке, держите подальше от стекла, гипсокартона, деревянных стен и других вещей, которые легко могут проникать в микроволновку,и выбрать соответствующие параметры обнаружения в соответствии с пространством, например:

A. При использовании продукта в помещении длиной и шириной не менее 2 м, площадь обнаружения должна быть установлена на 25% (сценарий применения: туалет, гостиная)

B. При использовании продукта в помещении длиной и шириной около 3 м область обнаружения должна быть установлена на 50% (сценарий применения: туалет, коридор, гостиная)

В. При использовании продукта в помещении длиной и шириной около 4 м область обнаружения должна быть установлена на 75% (сценарий применения: небольшой офис, зал совещаний, библиотека)

D. При использовании продукта в помещении длиной и шириной около 5 м и более область обнаружения должна быть установлена на 100% (сценарий применения: большой офис, зал совещаний, библиотека)

Примечание: область обнаружения настройки зависит от фактической среды (параметры области обнаружения выше сценария применения предназначены только для справки).

7) Настройка времени ожидания: пространство для одного человека: 1-3 минуты, пространство для более одного человека: от 30 секунд до 1 минуты.чтобы избежать сигнала малого движения в пространстве от вмешательства в закрытие времени ожидания.
