[Параметры]
| Модель No. | ML20C-В. |
| Ввод | |
| Номинальное напряжение | 220-240В переменный ток 50/60Гц |
| Входной ток | 0.13А Макс. |
| Мощность перенапряжения | < 15A (100us alfa-тока) @230V переменный ток |
| ТГД | Полная мощность 20 Вт |
| @230V AC THD < 15% | |
| PF | ≥ 0,95 @230В переменного тока (полной нагрузкой) |
| Сила в режиме ожидания | < 0,5 Вт |
| Эффективность | 84%Max@230V AC (полной нагрузкой) |
| Выпуск | |
| Рабочий режим | CC |
| Тип груза | Светодиодные |
| Время начала | <1s (@230V AC полная нагрузка) |
| Течение риппла | ±5% (@230В переменного тока, 100% нагрузки, нагрузка на светодиод) |
| Скорость мигания | Без мерцания в полном диапазоне затемнения (скорость мерцания < 5%) |
| Выходное напряжение без нагрузки | Максимальная напряженность 60 В |
| Полная выходная мощность | 20 Вт (один выход) |
| Выходной ток/напряжение |
300mA / 9-42V постоянного тока 350mA / 9-42V постоянного тока 400mA / 9-42V DC 450mA / 9-42V постоянного тока 500mA / 9-40V постоянного тока 550mA / 9-36V постоянного тока 600mA / 9-32V постоянного тока 650mA / 9-30V DC 700mA / 9-28V постоянного тока |
| Текущая точность | ± 5% |
| Модуль беспроводной связи | |
| Протокол | Bluetooth |
| Частота модуля |
5.0/2.4 ГГц 250 Кбит/с Скорость передачи: 2 Мбит / с Сила излучения: +10 дБм Чувствительность приемника: -94,5dBm@1Mbps |
| Диапазон передачи | > 20 м (один и тот же этаж) |
| Аномальная защита | |
| Режим защиты |
Защита от перенапряжения Никакой защиты от нагрузки Защита от короткого тока |
| Экология | |
| Работа временная. | -25-45°С |
| Температура хранения. | -40°C~80°C, влажность: ≤85% (неконденсация) |
| Tc | 85°С |
| Сертификат | |
| Соблюдать | CE |
| Экология | Соответствие требованиям RoHS 2.0Достичь |
| Стандарт LVD | EN61347-1, EN61347-2-13 |
| Испытание высокой мощности 3750VAC | |
| Стандарт ЭМК | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| Всплеск | L до N:1KV |
| Ставка ПИ | IP20 |
| Защита | Класс II |
| Прочие | |
| Проводка |
Терминалы для нажатия Входной провод: 0,5-2,5 мм2 Выходной провод: 0,5-1,5 мм2 |
| Подробности упаковки | Бумажная коробка + наружная коробка (K=A) |
| N. масса | 109±5 г |
| Продолжительность | 5 лет гарантии @Ta 230V AC полная нагрузка |
| Примечание: | |
| Все параметры испытываются при температуре 230В переменного тока входной среды 25°C | |

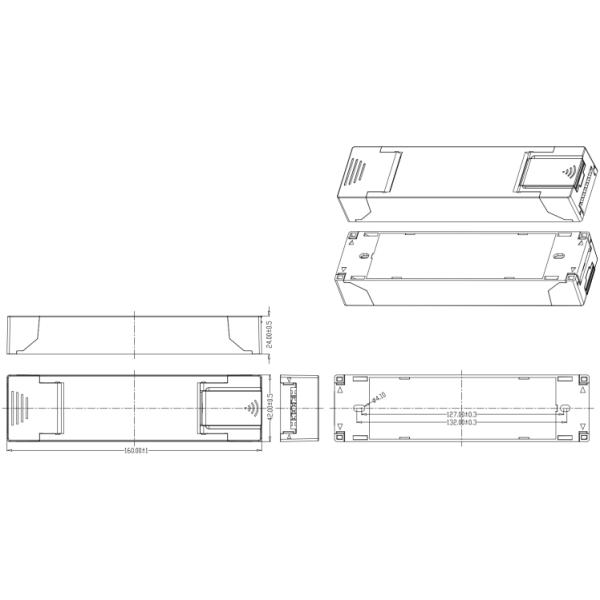

[Размер]

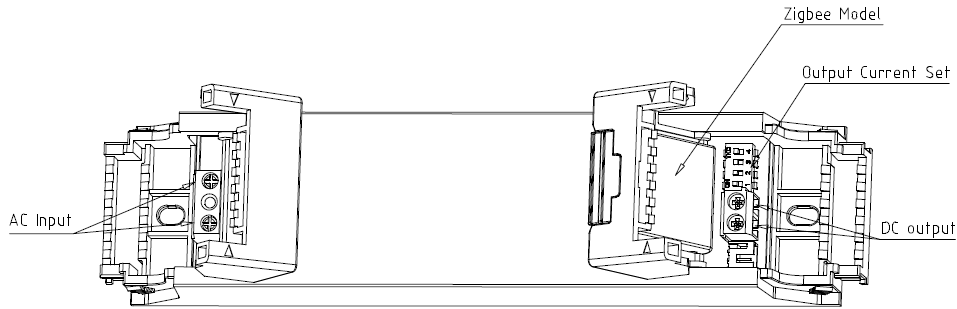

[Структура]

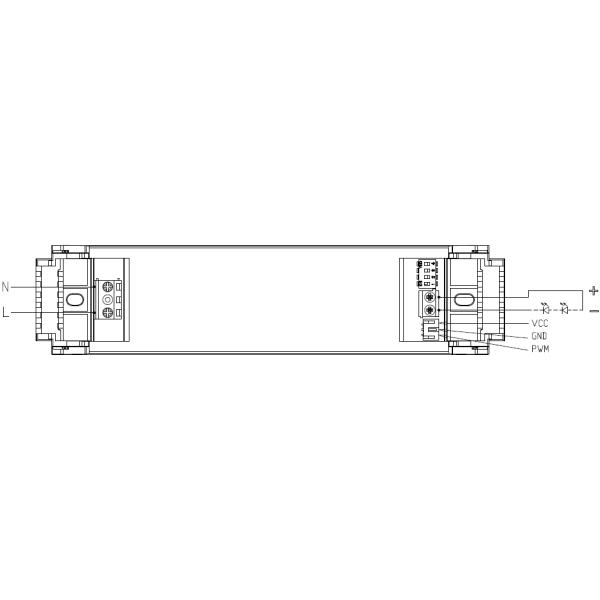

- Что?[проводка]

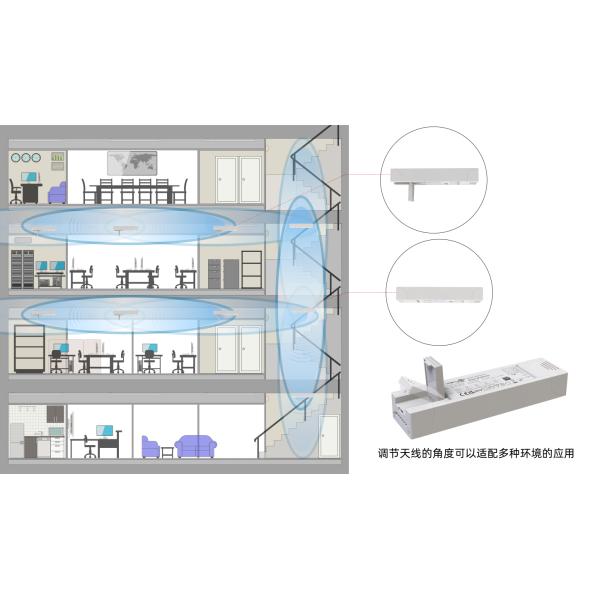

[Регулировка антенны Bluetooth]]

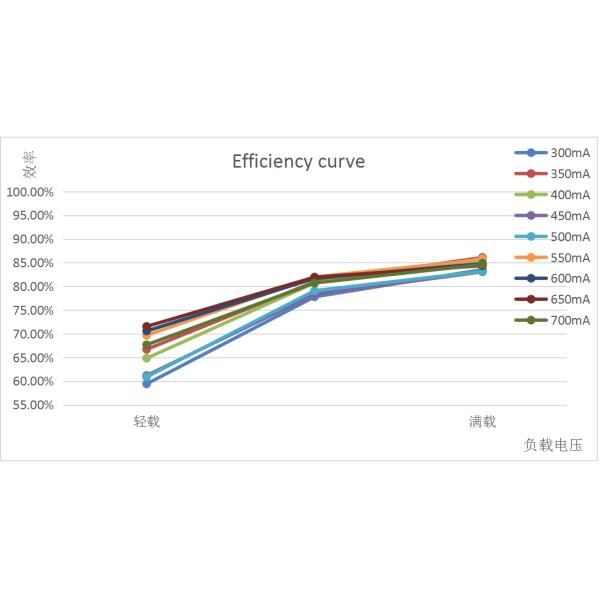

[Кривая параметров]

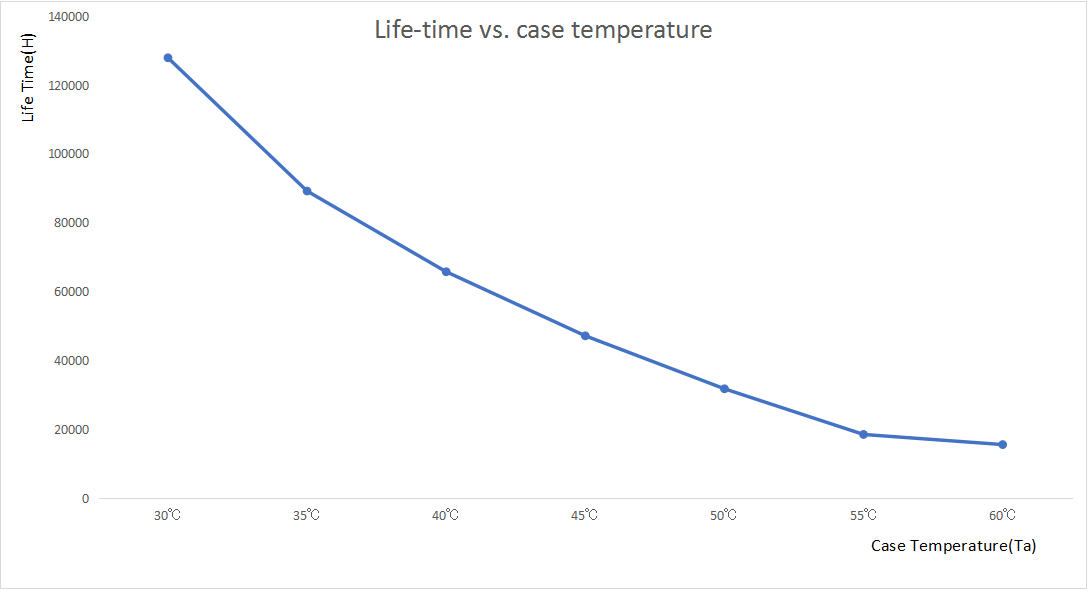

[Кривая жизни]
[Настройка выходного тока]
| Выходной ток | S1 | S2 | S3 | S4 | Диапазон напряжения |
| 300 мА | - | - | - | - | 9-42В |
| 350 мА | - | - | - | Включено | 9-42В |
| 400 мА | - | - | Включено | - | 9-42В |
| 450 мА | - | - | Включено | Включено | 9-42В |
| 500 мА | - | Включено | Включено | - | 9-40В |
| 550 мА | - | Включено | Включено | Включено | 9-36В |
| 600 мА | Включено | - | Включено | Включено | 9-32В |
| 650 мА | Включено | Включено | Включено | - | 9-30В |
| 700 мА | Включено | Включено | Включено | Включено | 9-28В |
[Инициализация]
Светодиодный свет нагрузки питания находится в состоянии дыхания в первый раз включен, и продукт входит в состояние распределительной сети
[Инициализация]
Выходной ток:300mA
[Уведомление о подаче заявки]
1) Когда светодиодная лампа подключена к светодиодному драйверу, не допускается отключать и подключать светодиодную лампу и светодиодный драйвер, иначе светодиодная лампа может быть повреждена.
При использовании данного продукта, пожалуйста, используйте его в соответствии со спецификацией.
3) При использовании данного продукта для сетевого подключения один и тот же этаж должен быть оборудован по крайней мере одним шлюзом (горизонтальная передача связи > 20 метров).Если один и тот же шлюз используется на разных этажах, связь подвержена аномальным ситуациям, таким как потеря кода.
4)Модуль Bluetooth установлен на выходном боковом крышке, который можно регулировать от 0 до 90 градусов для лучшей связи.
