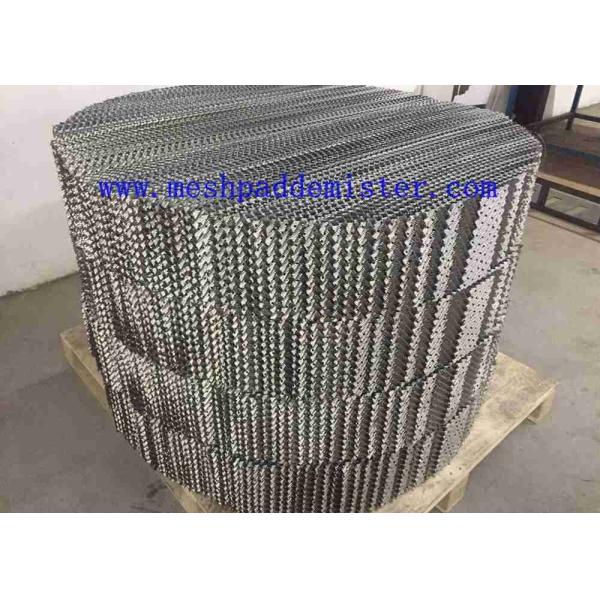

350Y дистилляционная башня металлической пластины упаковка 150 мм малые колонки упаковки

Стандарты упаковки перфорированной пластины из нержавеющей стали

Проверка и приемка упаковки для дистилляции 350Y

Правила приема

Весь упаковочный диск, собранный с помощью формы, должен быть проверен по партиям, и упаковка каждой спецификации может быть разделена на партии согласно следующей таблице.Если количество заказа определенного типа структурированной упаковки меньше количества партии, указанного в таблице ниже, весь заказ можно считать партией.

Количество отбора проб каждой партии структурированной упаковки составляет 10% от общего количества дисков, но не менее двух дисков.

Структурные размеры и характеристики отверстий из нержавеющей стали.

Примечание: влияние скорости открытия на пластину не рассчитывается

1 Общие положения

1.1 Настоящий стандарт определяет требования к маркировке, спецификации и характеристикам, материалам, требованиям к изготовлению, проверке и приемке, маркировке, упаковке,Хранение и транспортировка продуктов гофрированной упаковки с отверстиями из нержавеющей стали, а также расчет характеристических параметров отверстия гофрированной упаковки.

1.2 Волновая упаковка с отверстием из нержавеющей стали подходит для оборудования башни для разделения массы на газ и жидкость, причем применимая температура упаковки составляет - 200 ~ 400 °C.

1.3 Структурированная упаковка подходит для чистой газо-жидкостной системы без твердых частиц или суспендируемых твердых веществ или легко самостоятельно сборки.

2. Референтный стандарт: GB / T 4239 холоднокатаная нержавеющая сталь и теплостойкая стальная лента

3.1 Отметка

HG/T 21559.2 2005P×××××

Номер стандарта - год - модель упаковки - внутренний диаметр башни Φ (мм)

Например, внутренний диаметр упаковочной башни Φ 600 мм, и используется гофрированная упаковка с отверстием из нержавеющей стали типа p250i, которая обозначена следующим образом: HG/T 21559.2 ¢ 2005 ¢ P250I ¢ 600.

3.2 Спецификации и характеристики

3.2.1 Орифицированная гофрированная упаковка из нержавеющей стали представляет собой ряд гофрированных плит, прессованных из ленты из нержавеющей стали.которые вертикально наложены и собраны в дискообразную структурированную упаковку в соответствии с требованиями определенного диаметра. Вдоль соседних гофрированных плит наклоняются в противоположном направлении, а вдоль верхней и нижней соседних упаковочных плит наклоняются на 90°.

3.2.2 Перед прессованием гофрированной пластины необходимо предварительно проколоть отверстия на пластине и прессовать мелкое зерно или использовать прокатное зерно, эквивалентное мелкому зерну.

3.2.3 В таблице перечислены восемь типов гофрированной упаковки с отверстиями из нержавеющей стали.Характерными параметрами выбора типа являются специфическая площадь поверхности упаковки и угол волнистости., которые могут быть выбраны в соответствии с требованиями к проектированию процесса.

Нержавеющая сталь с отверстием

h: высота гофрирования (мм)

2B: расстояние до волнообразования (мм)

β: угол волнообразования (°)

δ: толщина пластины (мм)

S: длина гофрированного покрытия (мм)

R: радиус кривизны верхнего круга угла волнообразования (мм)

Каждый год мы производим и поставляем сотни кубических метров металлической упаковки в различных моделях. Есть много популярных типов и материалов для выбора.Мы с радостью поможем с тем, что вам нужно!
