Соединение двинутое под углом двойником делая поворот для шкафа подачи емкости и транспортера HJ-12D


Описание:

HJ-12D соединитель металла который позволяет вам сделать пересечение 3-трубы с 2 регулируемыми углами. Это соединение отражает применения соединителя HJ-7D. Эти угловые муфты позволили вам имеют множественные приложения как связывать, прикреплять на петлях, прикреплять, угон, и очень больше. Труба каждой стороны может повернуть до 175 градусов.

Главное преимущество HJ-12D над HJ-7D что ваши 2 трубы начнут от такого же пункта и имеют такое же структурное и астетическое влияние. Без HJ-12D вы принудились бы установить 2 HJ-7 одного под другими. Делать так занять бы для того чтобы удвоить космос HJ-12D и создал бы различную динамику в структурной емкости ваших структур. Для того чтобы собрать HJ-12D, вам нужно установить 2 H-6D совместно и 2 пары H-7D совместно, соединяя их с H-12D с итогом 4 болтов M6-25 и 4 гаек M6.

Комбинация:
одно HJ-12D комбайн с 2 ПК H-7D и 4 ПК H-6 и набором 4 M6*25 серебристого
Оно использовано для конструкции 3 составных трубок со случайным углом, который главным образом использован для того чтобы усилить общую прочность
Покрывать хромом мету соединяет с черной противостатической трубой PE может собрать в систему шкафа верстака или трубы ESD.




КАК УСТАНОВИТЬ

1- Убеждайтесь что вы имеет следующие части:
4 H-6D
2 H-7D
4 M6-25
4 M6
3 трубы 3*28mm вашего выбора
1 подсказка гаечного ключа 5mm

1- Примите 2 соединителя H-6D и перегруппируйте их вокруг трубы PE2.
3-Take болт M6-25 и гайка M6 и ввести их в отверстия около трубы PE2. Убеждайтесь положить болт на более доступную сторону.
4 - не будет завинчивать совершенно болт M6-25 и гайку M6 совместно до соединителей H-6D прикрепленных твердо в трубу PE2. Сила 9,8 Nm порекомендована для этого шага.
5 - повторите раздел 2, 3 и 4 с 2 другими соединителями H-6D и трубой PE3.

2- Примите соединитель H-7D и исправьте он в пожеланном положении на трубе PE1.
5 - выровняйте остальные отверстия соединителей H-6D с H-7D одни.
болты 6-Take 2 M6-25 и 2 гайки M6 и ввести их в помин отверстий в разделе 7. убеждаются положить болт на более доступную сторону.
8 - не будет завинчивать совершенно болты M6-25 и гайки M6 совместно до HJ-12D прикрепленного твердо во все трубы. Сила 9,8 Nm порекомендована для этого шага.

Преимущество:
1. Составная труба составлена высококачественной стальной трубки с высококачественным поверхностным покрытием.
2. Наружная поверхность составлена особенного пластикового слоя и внутреннего поверхностного покрытия.
3. Продукт имеет преимущества красивого возникновения, носк-сопротивляясь, яркие блеск и свободный от загрязнени.
4. Идеальная замена для продуктов нержавеющей стали.
5. поверхностное специальное обращение без острого угла, совершенно избежать причинить человеческое тело, аксессуары и аксессуары, и другие детали между колоть

Особенности:
1. гибкий и творческий: простую структуру, и ваши творческие способности можно использовать.
3. гибкость: модульная структура, легкая для того чтобы изменить структуру, сделать вас всегда имеет свежее чувство.
4. безопасность: поверхность составной трубы пластиковая для уменьшения риска ушиба к работникам в рабочем месте
5. охрана окружающей среды: свободная от загрязнени продукция, компоненты совершенно recyclable, и исключает отход, который совершенно в линии с международной концепцией охраны окружающей среды
6. механики тела: одиночный ключ шестиугольника M6 может выполнить инсталляционный процесс. Концепция универсального использована для того чтобы дать полную игру экономическим преимуществам.

Применение:

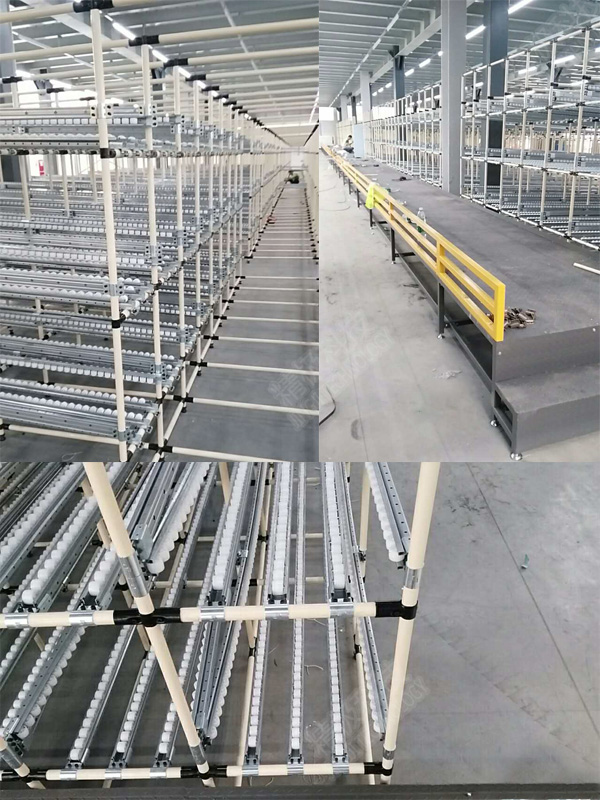

Шкаф подачи
Держит обширную поставку контейнеров для питаясь зоны продукции с обширными возвращенными майнами для удержания, который опорожнили контейнеров.
Двинутый под углом шкаф подачи
Майны склоняют продольные позволяя контейнеры, который нужно пропустить от нагрузки к комплектации конца пока майна секунды опрокидывает контейнеры для легкого содержания рудоразборки и просмотра.
Шкафы подачи супермаркета
С serveral уровнями соединитесь с кронштейнами для поддержания дистанционирования и выравнивания пока высокопоставленная плотность предусматривает эффективную рудоразборку заказа.
Труба & совместная система
Обеспечивает ригидность и прочность для промышленных применений без потребности для крестообразных раскосов пока транспортирующ или коробки или пластиковые totes.

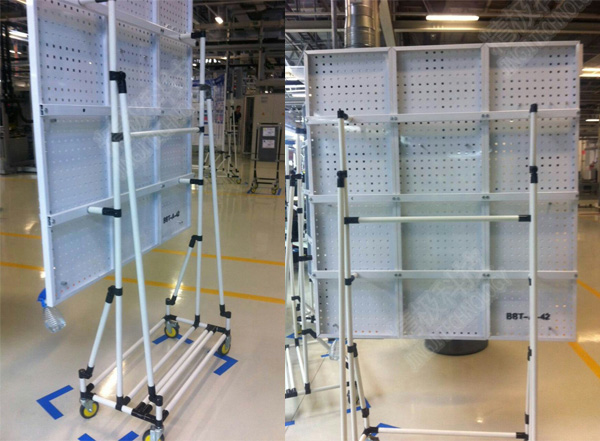

Табло цеха
Это идеальный инструмент для пользы на цехе, в отделах продукции, и в практических учебных установках.

Сборочные конвейеры шкафа & транспортера подачи трубы

Обеспечивает ригидность и прочность для промышленных применений без потребности для крестообразных раскосов пока транспортирующ или коробки или пластиковые totes.

Наклоны для того чтобы позволить контейнерам пропустить от конца нагрузки к комплектации конца располагая компоненты близко к работникам помогая уменьшить повторяющийся ушибы движения.

Наша компания
CO. технологии Шэньчжэня Jingji, Ltd. (TOP-KING HK ОГРАНИЧИВАЛОСЬ) профессиональный изготовитель для дизайна, продукции и продажи промышленного оборудования хранения, гибкого производственного оборудования, оборудования автоматизации и других видов аппаратур и датчиков. рядом с, компания распределяет противостатические peripherals.
Мы обеспечиваем всестороннее снабжение планируем во избежание напрасную трату ресурсов в курсе приобретения и схема поставок изготовляет. Наша конечная цель для того чтобы обеспечить всех клиентов с полным обслуживанием, для того чтобы соотвествовать точные клиентов. Улучшить качество продукции, и увеличить снабжение annd хранения удолетворения потребностей клиента как в автоматизации industy. Мы сразу материальный изготовитель и поставщик трубы и совместная система, которая эргономическа и динамическа.
