Койлер Slitter Uncoiler катушки точности стальной подвергает механической обработке для стальной разрезая линии

В одной стальной разрезая линии, машина uncoiler, машина slitter и машина recoiler блоки ядра.

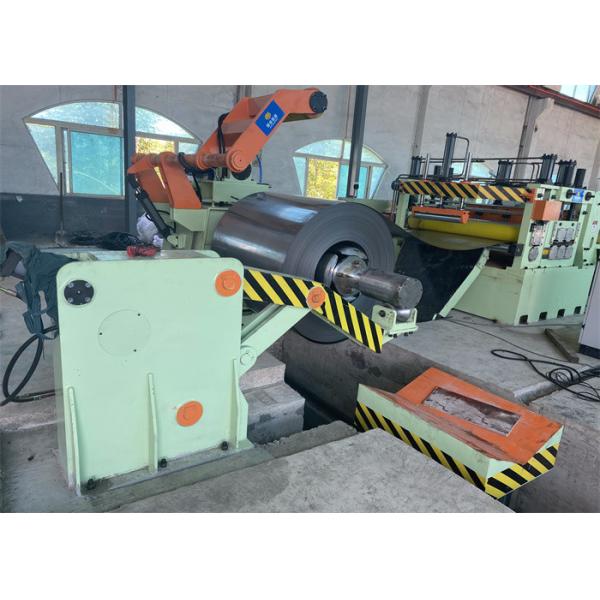

• Машина Uncoiler: катушка на дорн uncoiler, открытая голова нагрузки стальная катушки и раскрутить катушку в разрезая процессе.

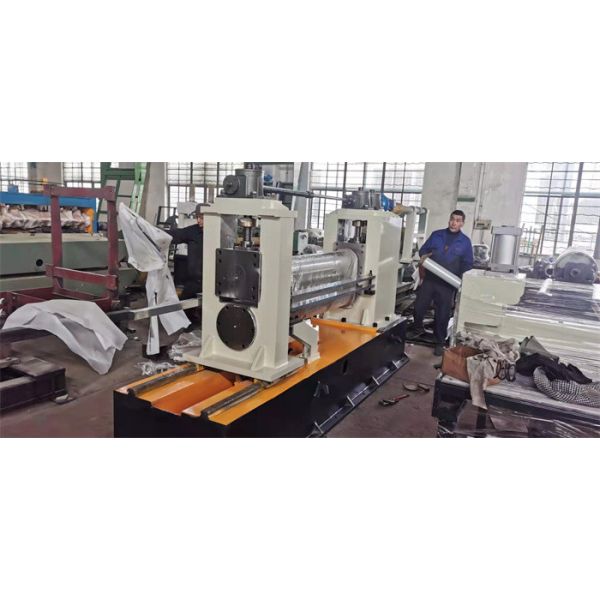

• Машина Slitter: двойные беседки для того чтобы нести круговые роторные ножи для того чтобы разрезать стальную прокладку продольно, мотор и привод коробки передач 2 беседки, пресса-вниз верхней беседки отрегулированы шестерней мотора и червя.

Инструменты slitter включают круговые ножи, стальные прокладки между ножами и валики для того чтобы направить разрезанные прокладки прямо выходя от slitter.

Точность slitter очень важна, 2 беседки должна быть параллельна, ножи и прокладки должны быть хорошей точностью.

Изменение ножей: открытая стойка slitter стороны деятельности, устанавливает инструменты на 2 беседки. 2 головы slitter или беседки башенки вращая позволяют установке инструментов оффлайн и сохраняют время бездействия.

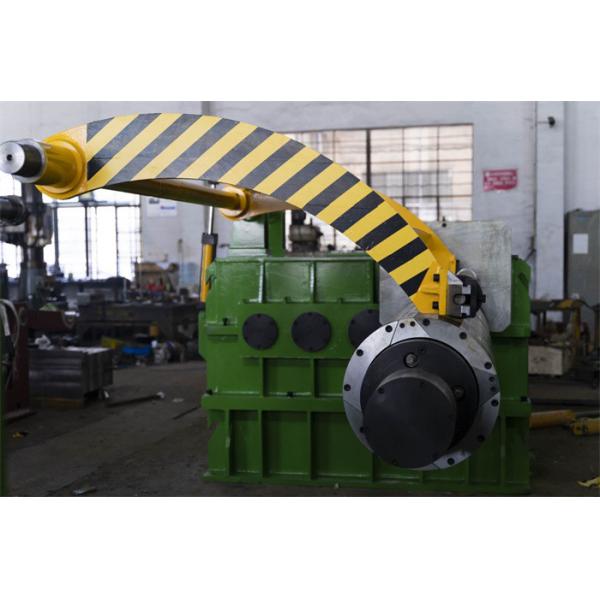

• Машина Recoiler: перемотайте разрежьте прокладки на дорне recoiler, ем включает разделитель прессы, дорн расширения, двигатель и коробку передач передачи, поддерживающий кронштейн, толкатель.

Для тонкой замотки листа, дорн возвратной пружины безшовен, для защиты стальных прокладок внутри слоев.

Перемотанные стальные прокладки ясны в слоях и краях, телескопе не позднее 0.5mm

Машине тонкого листа разрезая нужно высокоскоростное разрезая 120m/min, 150m/min, 200m/min, таким образом о полчаса может разрезать одну катушку, добавочную

аранжированы, что сокращает эффективный механизм время простоя, время загрузки, продевая нитку и разгружать может быть закончен в пределах 10minutes, каждого 8 часов может разрезать 10coils (10coils x 15T = 150T).

Параметры:

План:
